Megger System R 30 Bedienhandbuch Seite 46

Phasenwahl bestätigen
Phasenwahl bei
Systemen mit
zusätzlichen
Systemausgängen
Je nach Betriebsart und verfügbaren Kabeltrommeln können über die Schaltflächen
und im technisch zulässigen Rahmen auch Anpassungen am dargestellten
Anschlussschema vorgenommen werden. Auf diese Weise können z.B. Prüflingsphasen
individuell angeschlossen / getrennt, die Zuordnung zwischen Steckfeldausgang und
Prüflingsphase geändert, oder am Prüfling installierte Brücken (zur gleichzeitigen Prüfung
mehrerer Phasen) berücksichtigt werden.
Erst nachdem eine gültige Auswahl vorgenommen wurde, kann das Phasenauswahlmenü
über wieder geschlossen und die Phasenauswahl damit bestätigt werden. Das
Phasenauswahlmenü kann bis zum Start der Betriebsart jederzeit nochmal aufgerufen
und eine Änderung der Auswahl vorgenommen werden.
Stellen sie sicher, dass die Phasenauswahl mit der tatsächlichen
Anschlusssituation übereinstimmt! Andernfalls werden die Messdaten mit
falschen Phasenangaben gespeichert und können später nicht eindeutig
zugeordnet werden.
Je nach Konfiguration des Systems werden im Phasenauswahlmenü neben den
HV-Ausgängen HV1 bis HV3 unter Umständen auch die Ausgänge LV (Teleflex LV-
Kabel) und HV4 (Ausgang 80/100 kV Stoßen) angeboten.
Im Fall der LV-Ausgänge wird allein durch die Auswahl der Betriebsart festgelegt, über
welchen Ausgang die Phasenwahl im Phasenauswahlmenü erfolgt. Eine fehlerhafte
Auswahl ist ausgeschlossen.
Lediglich bei Systemen mit der Option „80/100 kV Stoßen" kann in den Betriebsarten ICE
und Stoßen im Phasenauswahlmenü durch die Wahl des verwendeten HV-Ausgangs eine
bewusste Unterscheidung getroffen werden. Erfolgt die Verbindung zur Prüflingsphase
über die Ausgänge HV1, HV2 oder HV3, wird die maximal wählbare Stoßebene auf 50 kV
eingestellt.

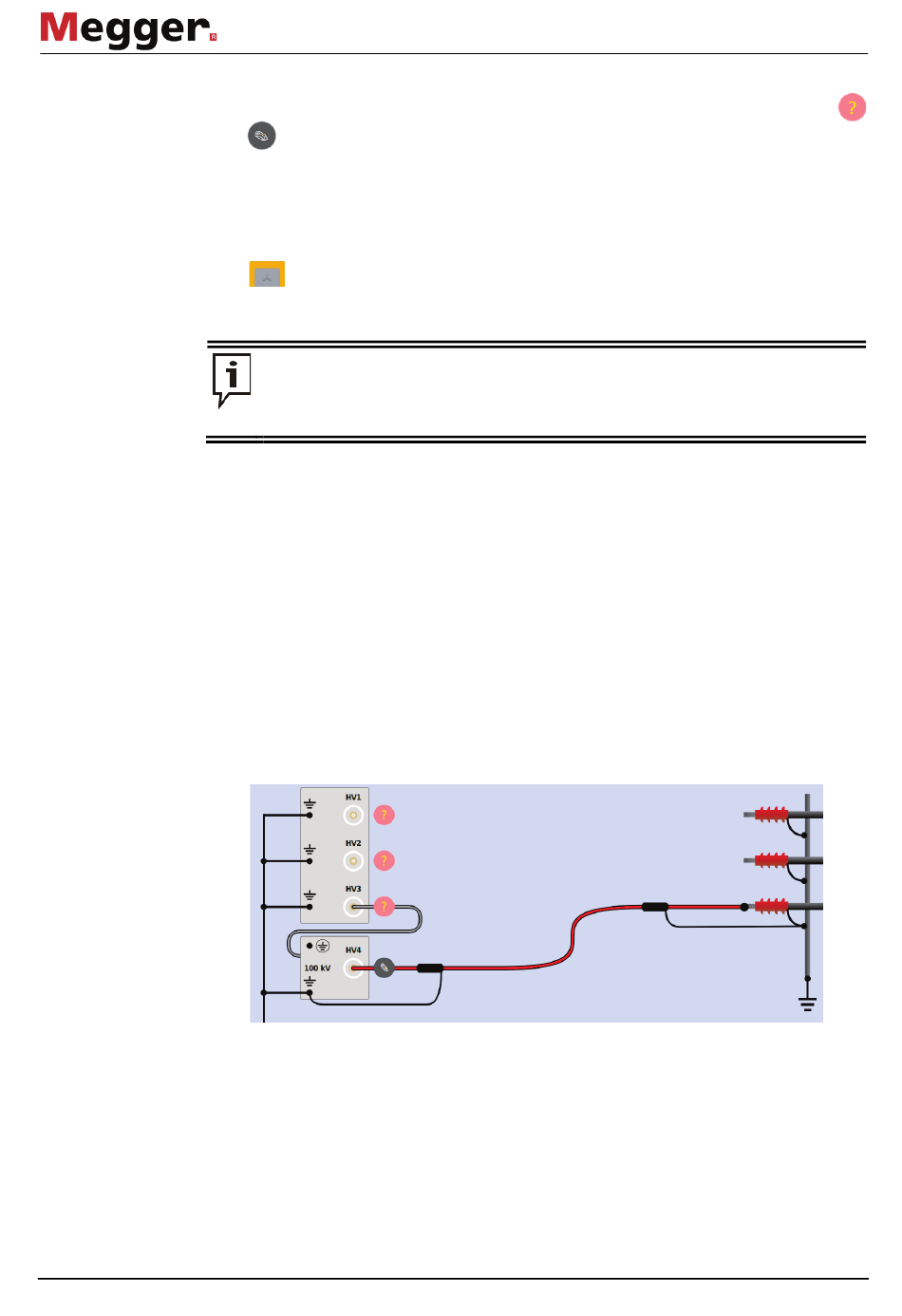

Um in der 80/100-kV-Stoßebene arbeiten zu können, muss der Anschluss hingegen über
den Ausgang HV4 erfolgen.
Sollte die tatsächliche Anschlusssituation nicht die Voraussetzungen für den 80/100-kV-
Stoßbetrieb erfüllen (siehe Seite 27), wird die Aktivierung der Betriebsart verweigert und
ein entsprechender Hinweis angezeigt.
