Verwendung des Teleflex LV-Kabels (optional)

Das Teleflex LV-Kabel kann ausschließlich für die eigens dafür vorgesehenen
Anwendungsfall
Impulsreflexionsverfahren des Teleflex VX verwendet werden. In allen anderen
Betriebsarten muss der Prüfling über das HV-Anschlusskabel verbunden werden.
Führen Sie die folgenden Schritte aus, um das LV-Kabel an den Prüfling anzuschließen:
Vorgehensweise
Schritt Aktion

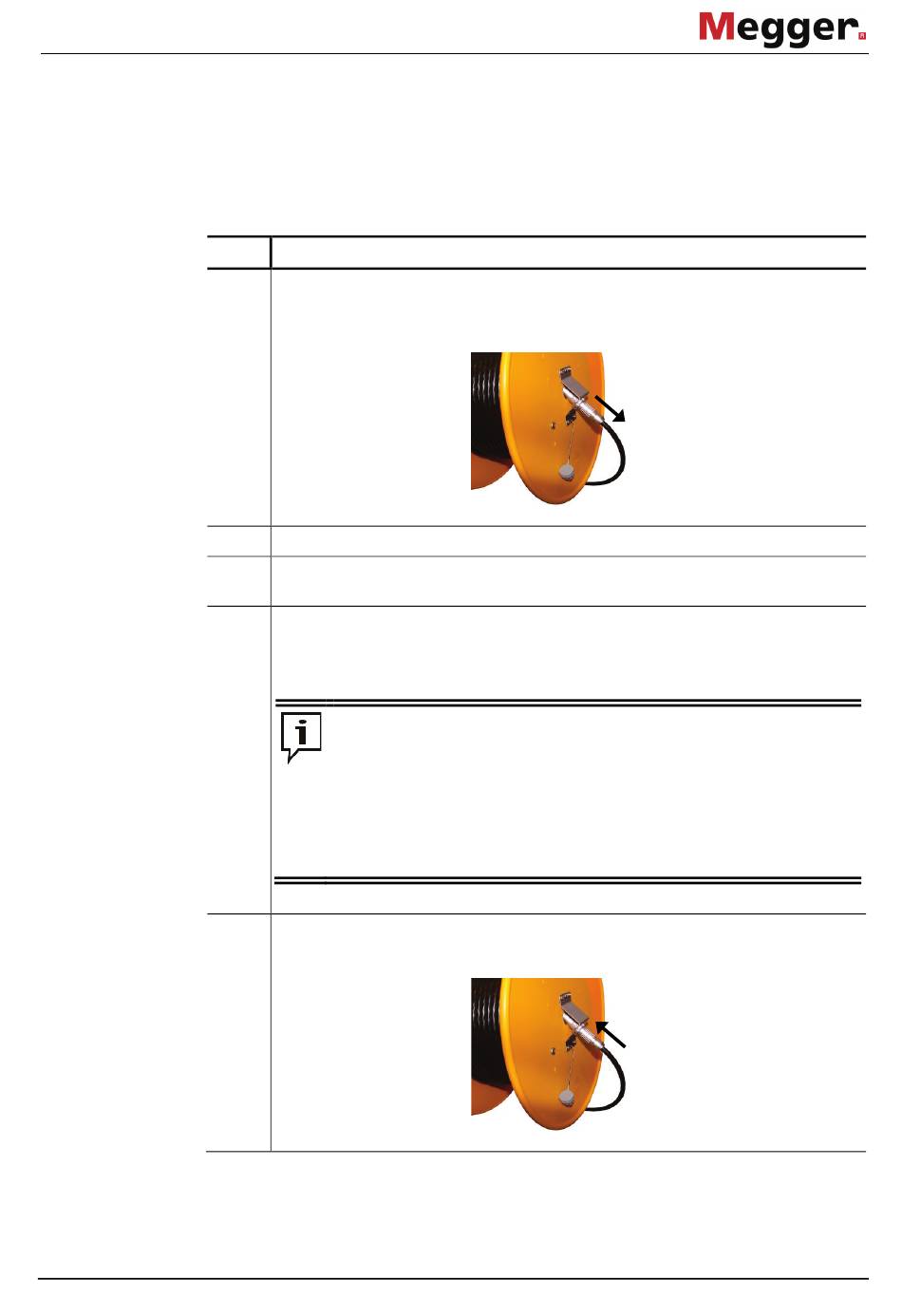

1 Sollte das vom Reflektometer kommende Verbindungskabel an die Buchse
des Kabeltrommelkörpers angeschlossen sein, muss diese Verbindung
getrennt werden, bevor das Kabel abgetrommelt werden kann.
2
Rollen Sie das LV-Kabel ab.
3
Verbinden Sie das für den Anschluss an den Prüfling vorkonfektionierte
vieradrige Adapterkabel mit dem abgetrommelten LV-Kabel.
4 Verbinden Sie über geeignetes Anschlusszubehör die einzelnen Phasen des
LV-Kabels mit den Phasen des Prüflings und die Betriebserde (rote
Anschlussklemme) mit dem geerdeten Schirm des Prüflings.
Achten Sie beim Anschluss darauf, dass die vier Adern möglichst
gleichmäßig zueinander verlaufen (idealerweise verdrillt) und erst
möglichst kurz vor dem eigentlichen Anschlusspunkt getrennt
voneinander geführt werden. Dadurch können gleiche Impedanz-
verhältnisse für alle drei Phasen sichergestellt werden.
Die Kennzeichnung der Phasen muss beim Anschluss berücksichtigt
werden, um die Messergebnisse den jeweiligen Phasen einwandfrei
zuordnen zu können.
5 Verbinden Sie das vom Reflektometer kommende Verbindungskabel wieder
mit der Buchse an der Kabeltrommel.
