Megger System R 30 Bedienhandbuch Seite 96

Gehen Sie wie folgt vor, um einen Kabelfehler mit Hilfe der Differential-
Vorgehensweise
Vergleichsmethode vorzuorten:
Schritt Aktion
1
2
3
4
5
6
7
8
Rufen Sie aus dem Untermenü
Wählen Sie im Phasenauswahlmenü die beiden an der Messung beteiligten
Phasen und den Stromkoppler, über welchen das Differenzsignal dieser
beiden Phasen ausgekoppelt werden kann.
Beachten Sie dabei die Hinweise auf den vorangegangenen Seiten.
Schließen Sie das Menü anschließend über
Nehmen Sie eine ICE-Messung in einem geeigneten Spannungsbereich vor
(siehe Seite 89).
Brücken Sie die fehlerbehaftete Ader und die intakte Ader am fernen
Kabelende.
Bereiten Sie die Software über den Menüpunkt
zweiten Reflektogramms vor.
Nehmen Sie erneut eine ICE-Messung vor (siehe Seite 89).

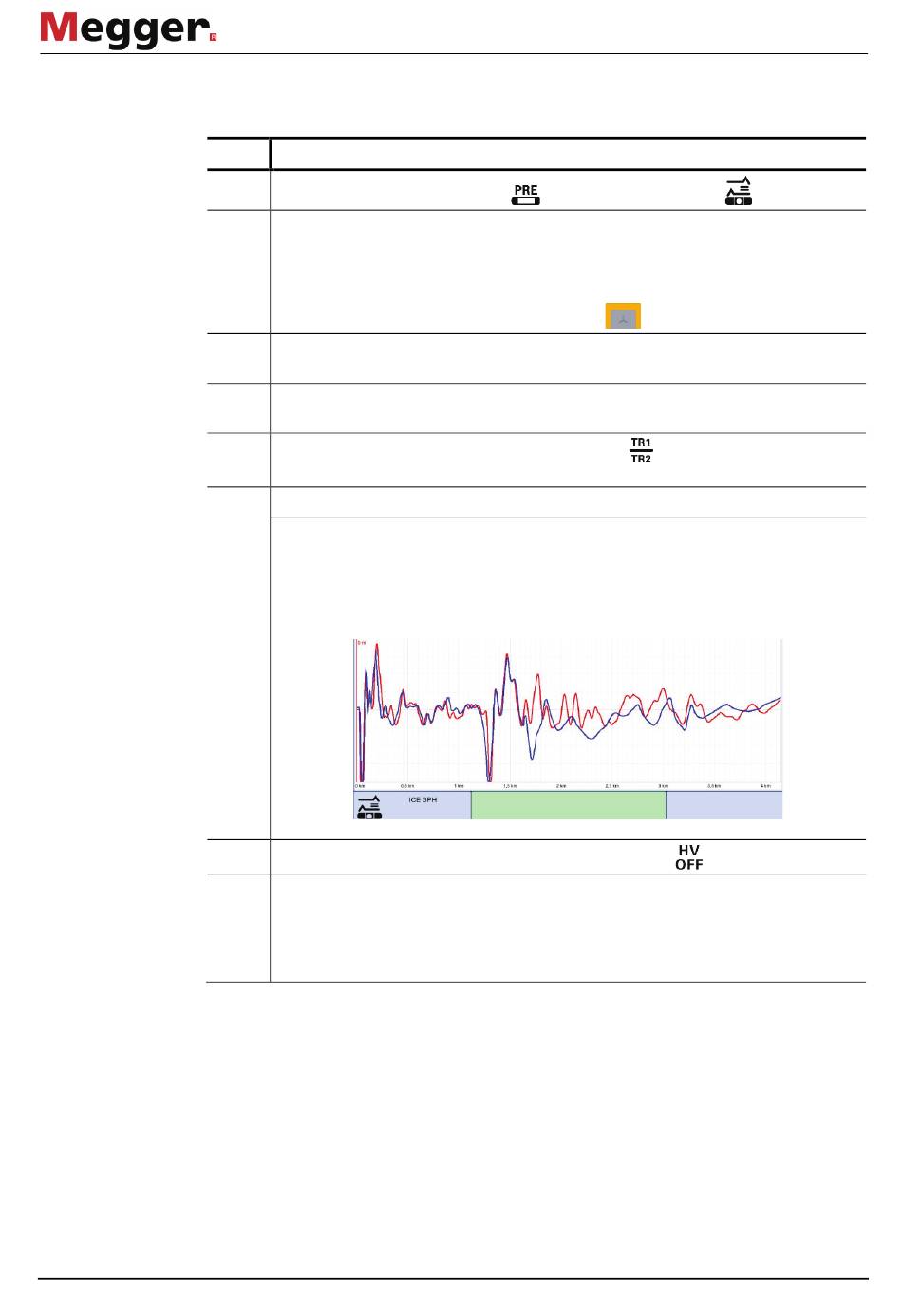

Ergebnis: Es wird ein zweites Reflektogramm angezeigt, welches sich vom
ersten Diagramm insofern unterscheidet, als das die von der Fehlerstelle zum
Kabelende gerichtete Reflexion jetzt über die Brücke und den intakten Leiter
zurück zum Kabelanfang läuft und beim Durchlaufen des Stromkopplers eine
zusätzliche Reflexion verursacht.
Schalten sie die Hochspannung über den Menüpunkt
Ermitteln Sie auf Basis der Differential-Vergleichsmethode die
Fehlerentfernung. Sollte die Berechnung darauf hindeuten, dass sich die
Fehlstelle in einer der Abzweigung befindet, muss eine weitere Messung
vorgenommen und dabei aber die Enden des entsprechenden Abzweiges
gebrückt werden.
96
Messungen durchführen
heraus den Menüpunkt
.
auf die Aufzeichnung eines
aus.
auf.
