Smontaggio e
AVVERTENZA!
montaggio del
tubo ricurvo Ro- Se i dadi a raccordo non sono correttamente serrati, sussiste il pericolo di fuori-
bacta Twin uscita del refrigerante.
▶
IMPORTANTE! Quando si collegano e si scollegano le linee, attenersi alla se-
guente sequenza:
1.
2.
3.
1
120

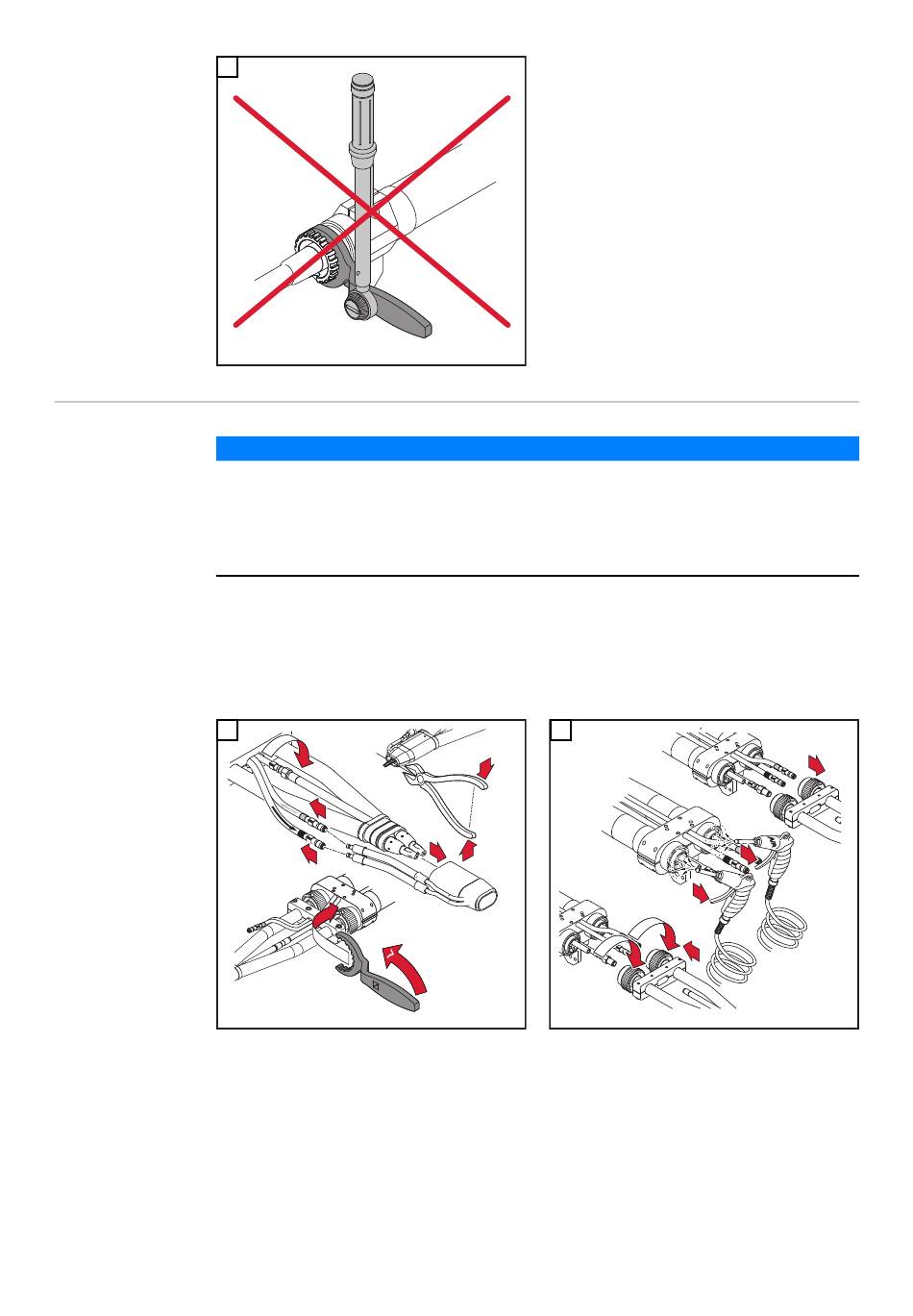

Al momento del montaggio del tubo ricurvo Twin, accertarsi che i dadi a rac-
cordo siano correttamente posizionati: serrare i dadi a raccordo utilizzando
la chiave fissa e la chiave dinamometrica, coppia = 18 ±2 Nm.
Linea dell'aria compressa x.1
Mandata dell'acqua x.2 (blu)
Ritorno dell'acqua x.3 (rosso)
