Fronius Robacta Bedienungsanleitung Seite 9

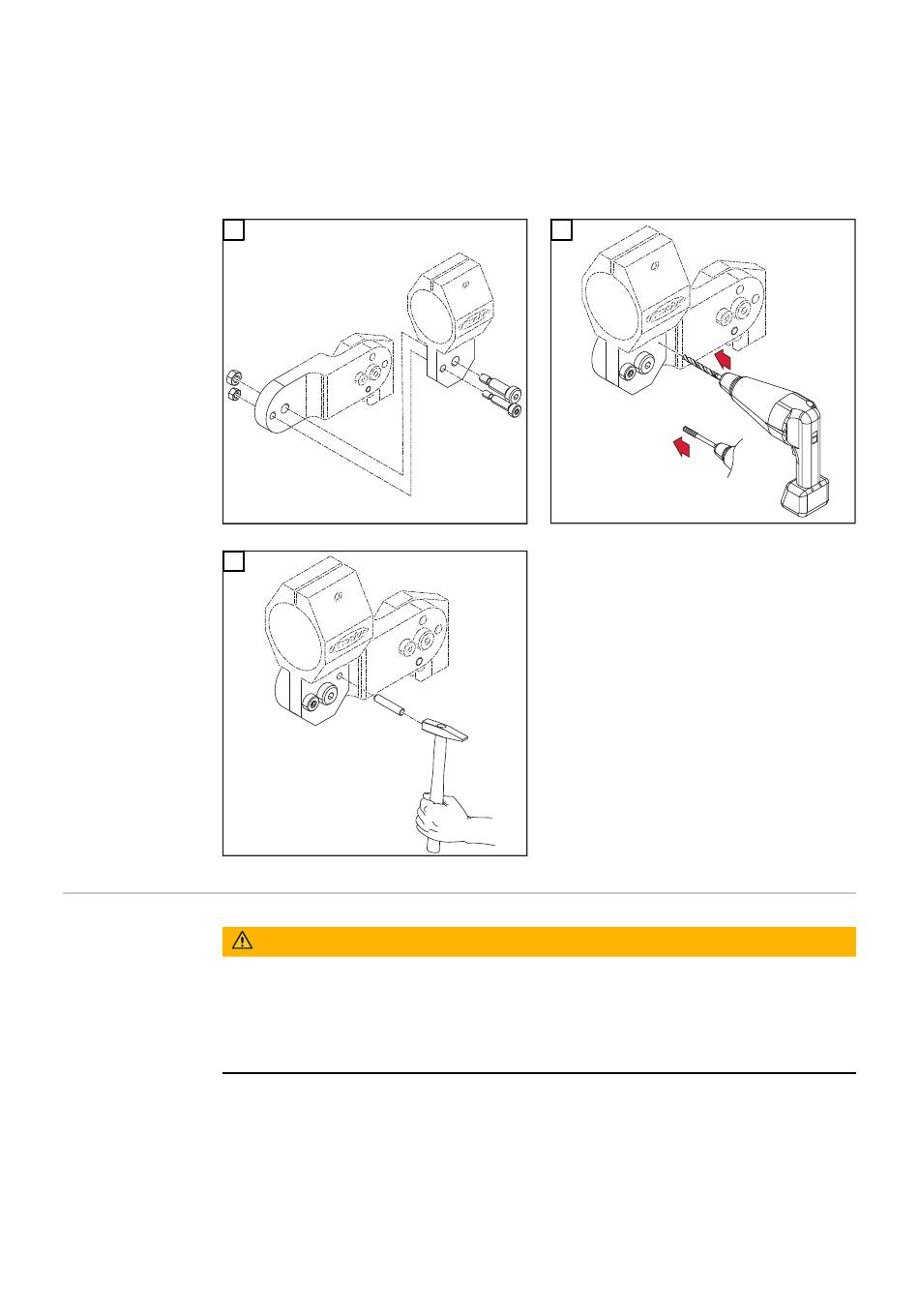

WICHTIG! Zum Fixieren der eingerichteten Stellung verbohren Sie die Halter
mit Ø5,8 mm und reiben mittels einer Reibahle die Bohrung für den Pass-Stift
Ø6G7 auf.
WICHTIG! Der Haltewinkel muss mit einer Pass-Schulter-Schraube M8 und mit
einer Schraube M6 montiert werden. Nach dem Verschrauben muss noch ein
Pass-Stift (Ø6 mm) zur Sicherung eingepresst werden.
1
3
Haltewinkel
montieren (Indi-
viduell)
Gefahr durch fehlerhaft durchgeführte Arbeiten.
Schwerwiegende Sach- und Personenschäden können die Folge sein.
▶
▶
WICHTIG! Zum Fixieren der eingerichteten Stellung verbohren Sie die Halter
mit Ø5,8 mm und reiben mittels einer Reibahle die Bohrung für den Pass-Stift
Ø6G7 auf.
WICHTIG! Der Haltewinkel muss mit einer Pass-Schulter-Schraube M8 montiert
werden. Danach muss der gewünschte Winkel eingestellt und zwei Pass-Stifte
(Ø6 mm) zur Sicherung eingepresst werden.
WARNUNG!
Diese Montage darf nur von geschultem Fachpersonal durchgeführt werden!
Beachten Sie die Sicherheitsvorschriften in der Bedienungsanleitung der
Stromquelle.
Deutsch
2
1
Reibahle /
Reamer /
Alésoir /
Alesatore / 2
Escariador /
Alargador
Ø6G7
Bohrer /
Drill /
Foret /
Punta del
trapano /
Broca /
Broca
Ø5,8
9
