Montar La Escuadra De Fijación (Individual) - Fronius Robacta Bedienungsanleitung

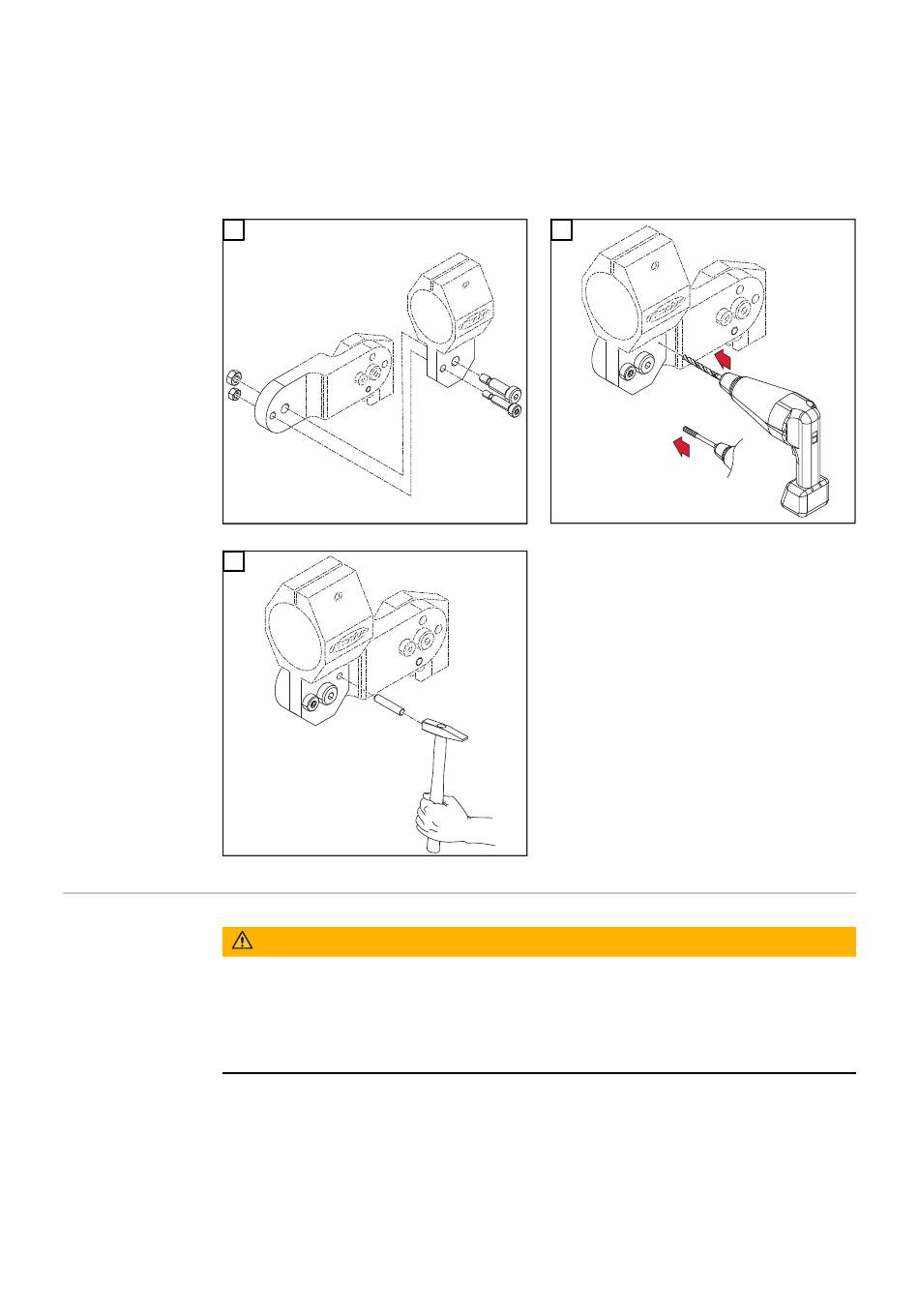

¡IMPORTANTE! Para fijar la posición configurada es necesario taladrar los sopor-
tes con Ø 5,8 mm y escariar el taladro para el pasador de ajuste Ø 6 G7 con un
escariador
¡IMPORTANTE! La escuadra de fijación debe montarse con un tornillo de hom-
bro de ajuste M8 y con un tornillo M6. Después del atornillado es necesario intro-
ducir a presión un pasador de ajuste (Ø 6 mm) a modo de protección.
1
3
Montar la escua-
dra de fijación
(individual)
Peligro originado por trabajos realizados incorrectamente.
La consecuencia pueden ser graves daños materiales y personales.
▶
▶
¡IMPORTANTE! Para fijar la posición configurada es necesario taladrar los sopor-
tes con Ø 5,8 mm y escariar el taladro para el pasador de ajuste Ø 6 G7 con un
escariador.
¡IMPORTANTE! La escuadra de fijación debe montarse con un tornillo de hom-
bro de ajuste M8. A continuación debe ajustarse el ángulo deseado e introducir a
presión dos pasadores de ajuste (Ø 6 mm) a modo de protección.
¡PELIGRO!
¡Este montaje sólo debe ser efectuado por personal técnico formado!
Tener en cuenta las indicaciones de seguridad que figuran en el manual de
instrucciones de la fuente de corriente.
2
Reibahle /
Reamer /
Alésoir /
Alesatore /
Escariador /
Alargador
Ø6G7
Español
Bohrer /
Drill /
Foret /
Punta del
trapano /
Broca /
Broca
Ø5,8
1
2
153
