Montar O Ângulo De Retenção (Individual) - Fronius Robacta Bedienungsanleitung

IMPORTANTE! Para a fixação da posição estabelecida, perfure os apoios com
Ø5,8 mm e, através de fricção, aumente o furo para o pino de passagem Ø6G7
com um alargador.
IMPORTANTE! O ângulo de retenção deve ser montado com um parafuso de re-
gulagem de ressalto M8 e com um parafuso M6. Após o parafusamento, um pino
de passagem (Ø6 mm) deve ser introduzido para maior segurança.
1
3

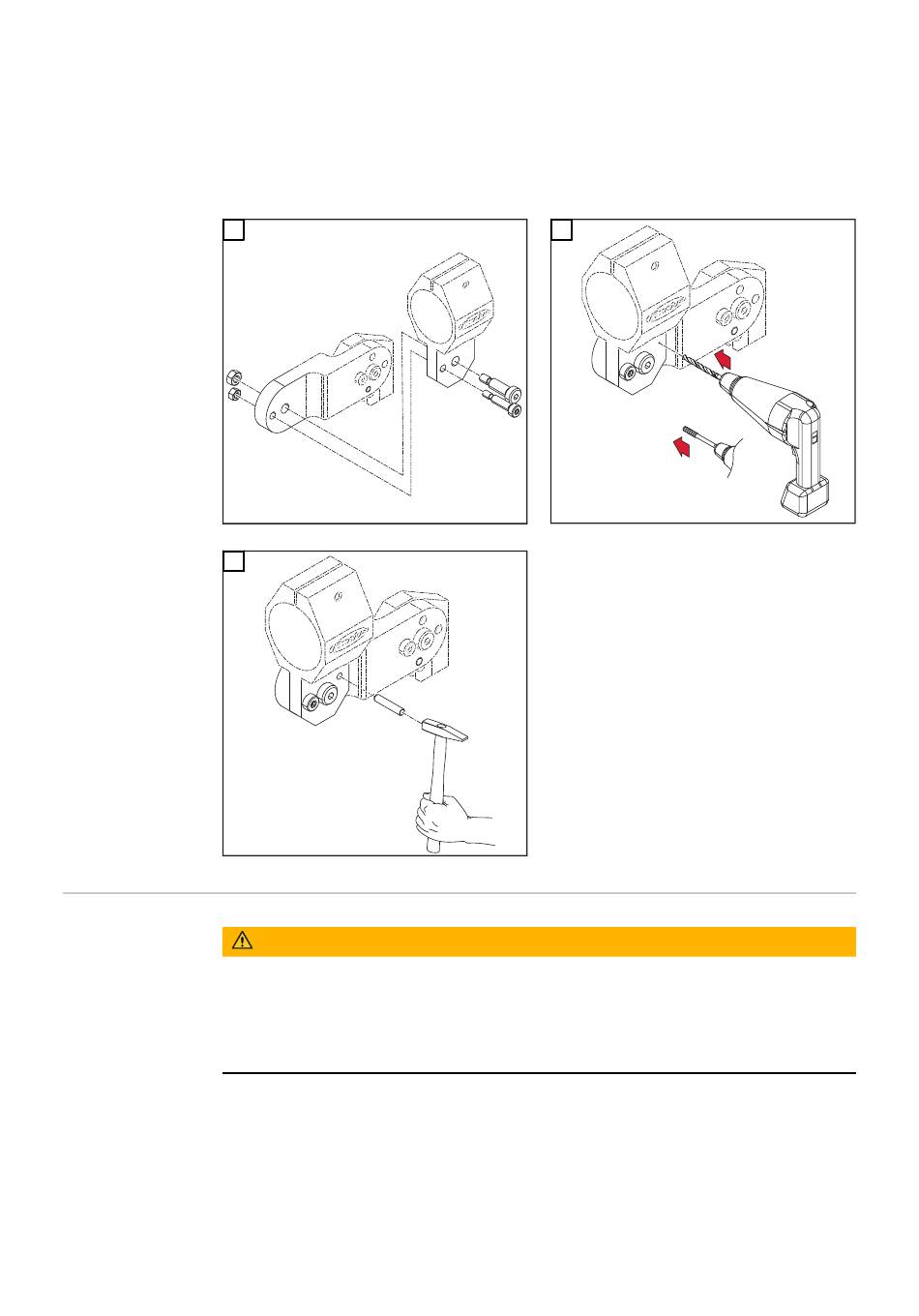

Montar o ângulo
de retenção (in-
dividual)
Perigo devido a trabalhos realizados de forma incorreta.
Podem ocorrer danos pessoais e materiais graves.
▶
▶
IMPORTANTE! Para a fixação da posição estabelecida, perfure os apoios com
Ø5,8 mm e, através de fricção, aumente o furo para o pino de passagem Ø6G7
com um alargador.
IMPORTANTE! O ângulo de retenção deve ser montado com um parafuso de re-
gulagem de ressalto M8. Depois, o ângulo desejado deve ser ajustado e dois pinos
de passagem (Ø6 mm) devem ser introduzidos para maior segurança.
PERIGO!
Esta montagem pode ser executada apenas por especialistas treinados!
Observar as normas de segurança no manual de instruções da fonte de sol-
da.
Português (BR)
2
1
Reibahle /
Reamer /
Alésoir /
Alesatore / 2
Escariador /
Alargador
Ø6G7
Bohrer /
Drill /
Foret /
Punta del
trapano /
Broca /
Broca
Ø5,8
189
