Installation et mise en service

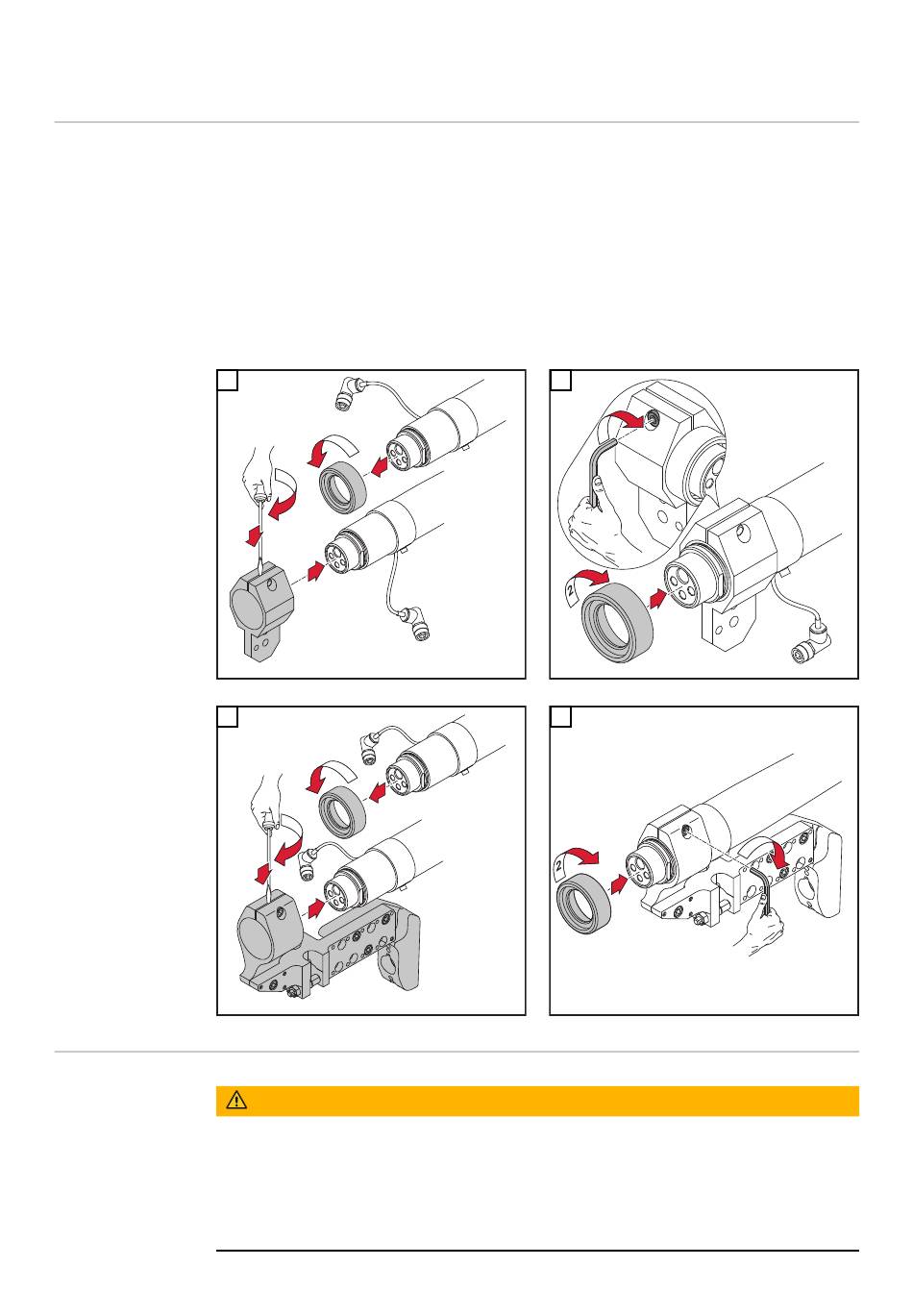

Monter le collier IMPORTANT ! Robacta Twin est fourni avec un collier de fixation installé de série.
de fixation / la
bride de réglage Le collier de fixation Robacta et la bride de réglage Robacta servent à monter le
faisceau de liaison Robacta sur le robot ou sur l'automate de soudage.
La bride de réglage facilite la rectification du TCP au niveau du robot. La bride de
réglage Robacta doit être positionnée de manière à éviter tout déplacement de
l'arc électrique en cas de mouvement de rectification du robot. Ainsi, aucun
déplacement de correction supplémentaire du robot sur l'axe x ou y n'est néces-
saire.
1
1
Monter l'angle
d'arrêt (stan-
dard)
Danger en cas d'erreurs en cours d'opération.
Cela peut entraîner des dommages corporels et matériels graves.
▶
▶
80
1
2
4
4
3
5
1
2
4
4
3
5
AVERTISSEMENT!
Ce montage doit être effectué exclusivement par du personnel qualifié et
formé !
Respectez les consignes de sécurité figurant dans les instructions de service
de la source de courant.
