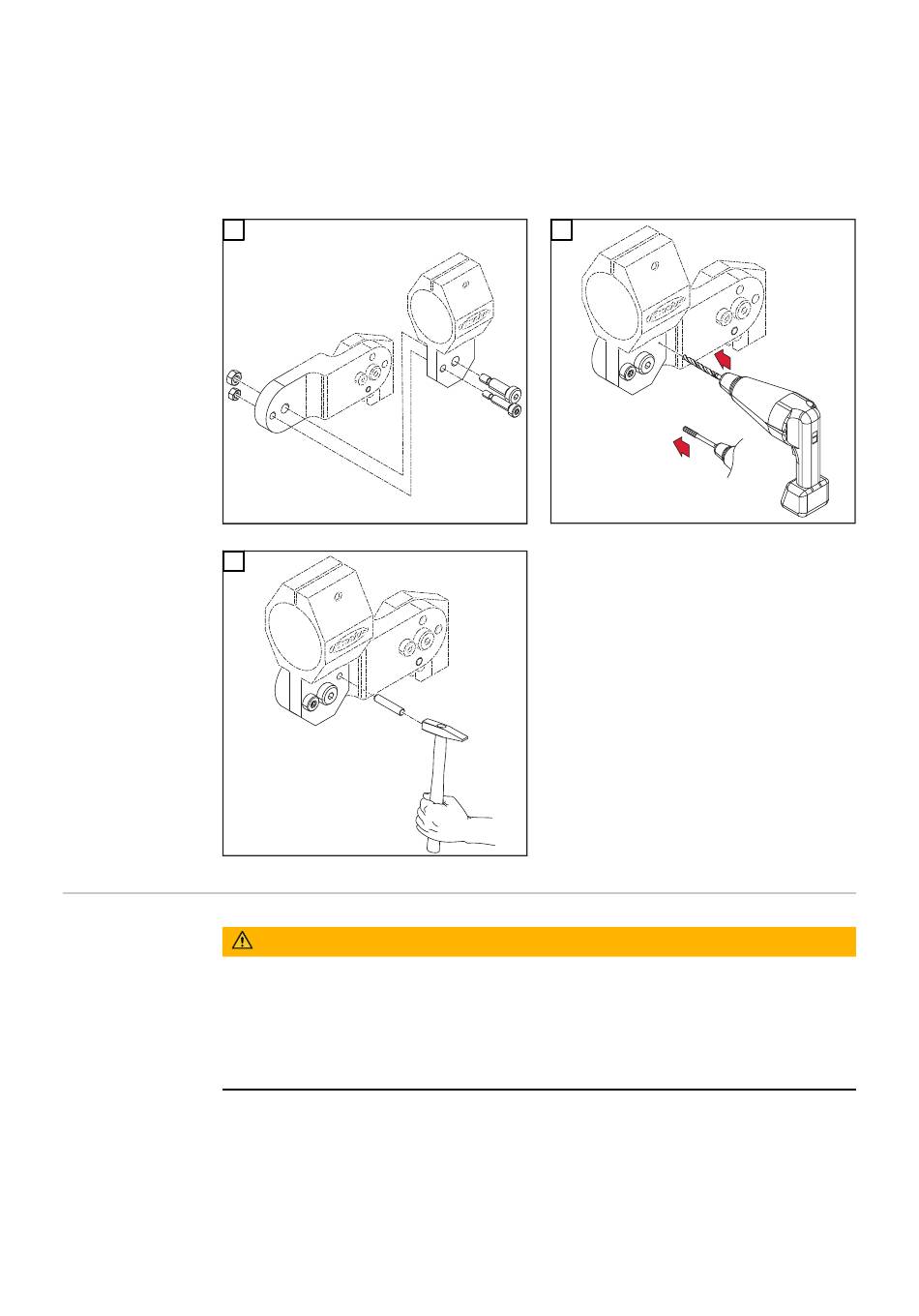

IMPORTANT ! Pour assurer la fixation dans la position définie, percer le support
au diamètre 5,8 mm et, à l'aide d'un alésoir, adapter le perçage pour la goupille
de serrage Ø6 G7.
IMPORTANT ! L'angle d'arrêt doit être monté avec une vis ajustable à épaule-
ment M8 et avec une vis M6. Lorsque le vissage est terminé, enfoncer une goupil-
le de serrage (Ø 6 mm) pour bloquer.
1
3
Monter l'angle
d'arrêt (individu-
el)
Danger en cas d'erreurs en cours d'opération.
Cela peut entraîner des dommages corporels et matériels graves.
▶
▶
IMPORTANT ! Pour assurer la fixation dans la position définie, percer le support
au diamètre 5,8 mm et, à l'aide d'un alésoir, adapter le perçage pour la goupille
de serrage Ø6 G7.
IMPORTANT ! L'angle d'arrêt doit être monté avec une vis ajustable à épaule-
ment M8. Régler ensuite l'angle souhaité et enfoncer deux goupilles de serrage
(Ø 6 mm) pour bloquer.
AVERTISSEMENT!
Ce montage doit être effectué exclusivement par du personnel qualifié et
formé !
Respectez les consignes de sécurité figurant dans les instructions de service
de la source de courant.
Français
2
1
Reibahle /
Reamer /
Alésoir /
Alesatore / 2
Escariador /
Alargador
Ø6G7
Bohrer /
Drill /
Foret /
Punta del
trapano /
Broca /
Broca
Ø5,8
