AKS foldo Gebrauchsanweisung Seite 24

10. Zur Montage des Transportbügels öffnen Sie die Bügelpolsterung (Lasche). Entfernen Sie die
SL-Sicherung und danach den Bolzen aus der Bohrung am Ende des Hebearms. Damit haben
Sie den Aufnahmebolzen mit Bund vom Hebearm getrennt (Abb. 6.2.06).
11. Vergewissern Sie sich, dass die Gleitscheibe auf dem Aufnahmebolzen mit Bund steckt.
12. Stecken Sie den Aufnahmebolzen mit Bund zusammen mit der Gleitscheibe von unten durch
die Aufnahmehülse des Transportbügels (Abb. 6.2.06)). Die Gleitscheibe liegt dabei auf dem
Bund des Aufnahmebolzens.
13. Befestigen Sie den Transportbügel mit dem eingesteckten Aufnahmebolzen mit Bund am
Hebearm, indem Sie den Bolzen durch die Bohrungen am Hebearmende stecken. Sichern Sie
den Bolzen mit der SL-Sicherung und schließen die Bügelpolsterung (Lasche) (Abb. 6.2.07).
Hebearmende
SL-Sicherung
Lasche
offen

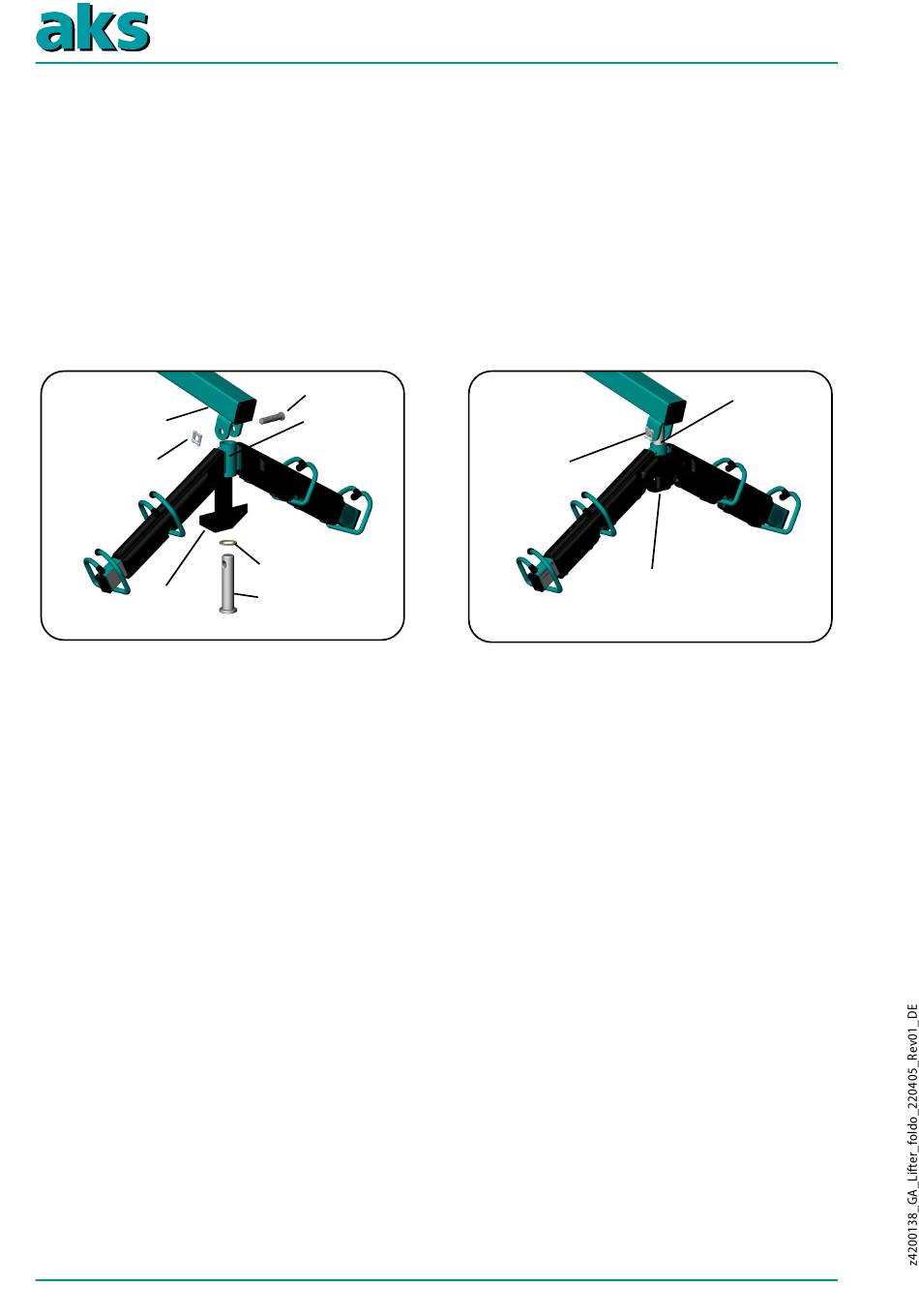

Abb. 6.2.06 - Montage Transportbügel
14. Lösen Sie die Bremsen der hinteren Laufrollen an der Bedienerseite durch Betätigen des
Tritthebels (Abb. 6.2.01); siehe Kapitel Bedienung Abschnitt Laufrollen.
15. Zur Inbetriebnahme verfahren Sie wie im Kapitel Inbetriebnahme beschrieben.
Seite 24
Bolzen
Aufnahme-
hülse
Gleitscheibe
Aufnahmebolzen
mit Bund
Bolzen mit
SL-Sicherung
Lasche
geschlossen
Abb. 6.2.07 - Transportbügel montiert
foldo®
Aufnahmebolzen
mit Bund
