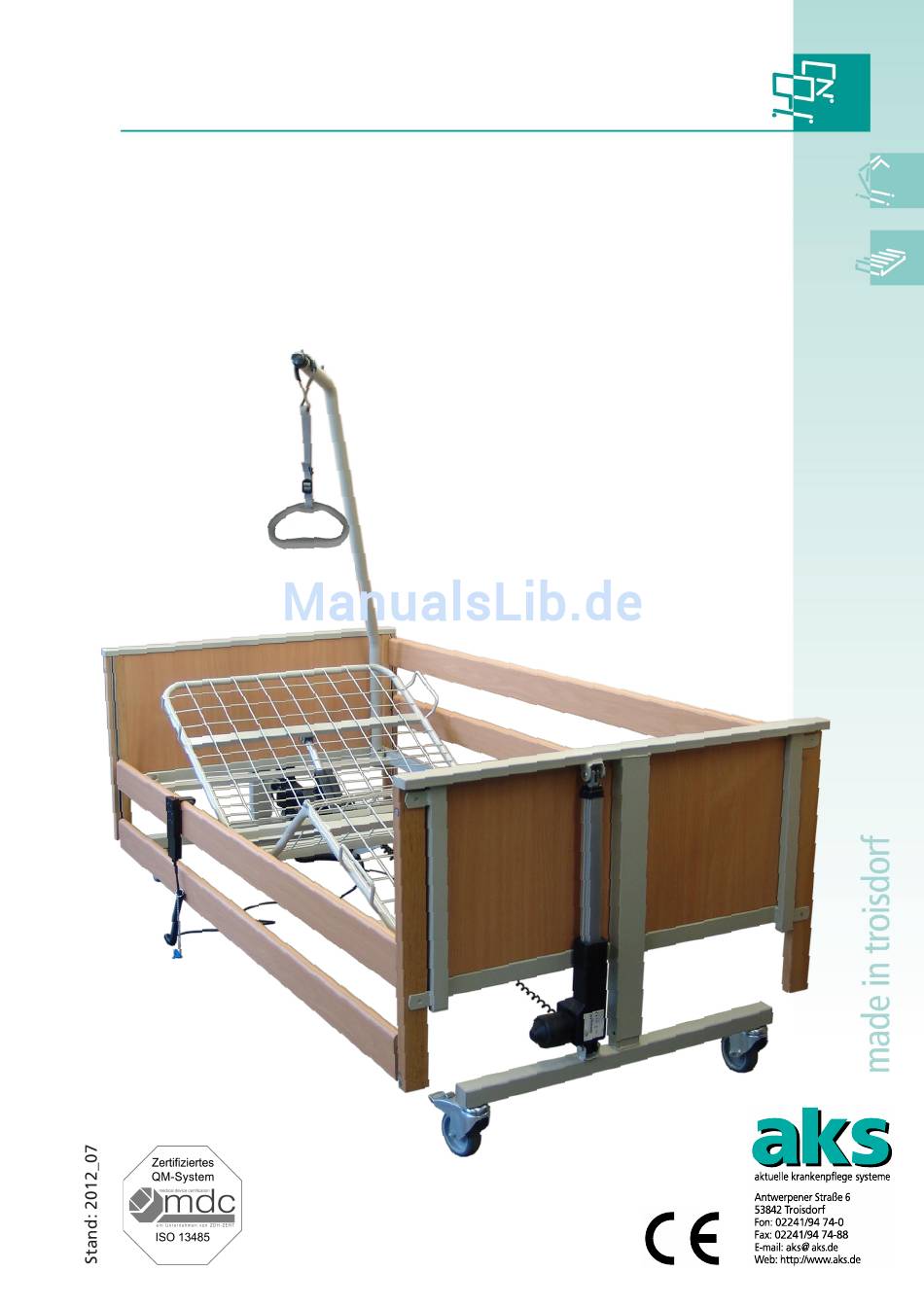

- Seite 1 / aks-L5 Pflegebett mit SMPS Gebrauchsanweisung (Original Gebrauchsanweisung) Abb. aks-L4...
-
Seite 2: Inhaltsverzeichnis
/ aks-L5 INHALTSVERZEICHNIS 1 Einleitung ______________________________________________________________ 3 2 Zweckbestimmung ______________________________________________________ 5 3 Allgemeine Sicherheitshinweise __________________________________________ 6 4 Lieferumfang ___________________________________________________________ 8 5 Produktübersicht ______________________________________________________ 11 6 Montage ______________________________________________________________ 12 7 Inbetriebnahme _______________________________________________________ 16 8 Bedienung ____________________________________________________________ 17 9 Patiententransport _____________________________________________________ 24 10 Zubehör / Kombination ________________________________________________ 25... -
Seite 3: Einleitung
Ambiente integrieren. Die Verwendung von einem der Pflegebetten bedeutet mehr Lebensqualität für den Patienten und eine Arbeitserleichterung für das Pflegepersonal. Die Pflegebetten aks-L4 / aks-L5 zeichnen sich unter anderem durch folgende Merkmale aus: •... -
Seite 4: Die Verschiedenen Ausführungen
/ aks-L5 Die verschiedenen Ausführungen Pflegebetten aks-L4 / aks-L5 sind folgenden Liegeflächenfunktionen ausgestattet: aks-L4: • Rückenlehne elektrisch verstellbar • Oberschenkelteil elektrisch verstellbar • Unterschenkelteil mitschleppend aks-L5: • Rückenlehne elektrisch verstellbar • Oberschenkelteil elektrisch verstellbar • Unterschenkelteil elektrisch über Abbildung 01... -
Seite 5: Zweckbestimmung
/ aks-L5 Zweckbestimmung Die Pflegebetten aks-L4 / aks-L5 sind aktive Medizinprodukte der Klasse I nach der Richtlinie 93/42/EWG, Anhang IX. bestimmungsgemäße Gebrauch Pflegebetten aks-L4 / aks-L5 Schlafen / Ruhen. Sie dienen zur Linderung oder zum Ausgleich einer Verletzung, Behinderung oder Krankheit und zur Erleichterung der Arbeitsbedingungen für die pflegenden Personen. -
Seite 6: Allgemeine Sicherheitshinweise
überschritten werden, da sonst kein sicherer Betrieb mehr gewährleistet werden kann (siehe Kapitel 7 Inbetriebnahme und Kapitel 20 Technische Daten). • Schützen Sie das aks-Pflegebett vor direkter Sonneneinstrahlung und Hitze. • Achten Sie darauf, dass keine Feuchtigkeit in das elektrische System eindringt. - Seite 7 Position befinden! • Es dürfen nur originale Seitengitter verwendet werden, denn nur diese sind von aks geprüft und gewährleisten eine einwandfreie und sichere Funktion. -- Nicht originale aks-Seitengitter können Gefährdungen verursachen! -- • Prüfen Sie bei Verwendung der Seitengitter deren Eignung für den jeweiligen Bettenbenutzer unter Berücksichtigung dessen Besonderheiten.
-
Seite 8: Lieferumfang
/ aks-L5 Lieferumfang Das Pflegebett wurde bereits im Werk auf Fehlerfreiheit und Vollständigkeit überprüft. Prüfen Sie dennoch das Produkt sofort nach Erhalt auf eventuelle, während des Transportes aufgetretene, Schäden. Nach der Entnahme aller Einzelteile überprüfen Sie die Vollständigkeit des Lieferumfanges. - Seite 9 / aks-L5 • 4x Holzseitengitterholme (Abbildung 07) oder 2x Metallseitengitter • 1x Aufrichter Haltegriff Haltegurt (Abbildung 08) • 1x Tasche (Abbildung 09) mit folgendem Inhalt: 1x Karton mit Steuerung, Steckernetzteil, 29-Volt-Zuleitung und Handbedienung 1x Gebrauchsanweisung 1x Innensechskantschlüssel 6 mm 1x Transportsicherung für Steckernetzteil...
- Seite 10 / aks-L5 Holz-Seitengitter Kopfauflage Fußauflage oder aks-L4 Metall-Seitengitter Abbildung 06 Abbildung 07 Abbildung 08 Abbildung 09 Abbildung 10 Abbildung 11 Seite 10...
-
Seite 11: Produktübersicht
/ aks-L5 Produktübersicht Aufrichter Haltegriff Rückenteil Rückenteilantrieb Seitengitter Stecker- netzteil Handbedienung Ober- und Unterschenkelteil Seitengitterauslösung Stellteilantrieb aks-L4 mit Stahlgitter und Holzseitengitter Feststellrolle Abbildung 12 Seite 11... -
Seite 12: Montage
/ aks-L5 Montage Zur Montage benötigen Sie zusätzlich zum mitgelieferten Innensechskantschlüssel 6 mm einen Schraubendreher Kreuzschlitz. Wenn Sie anhand Kapitel 4 festgestellt haben, dass die Lieferung vollständig und unbeschädigt ist, führen Sie die Montage in folgenden Schritten durch: Stellen Sie die Laufrollen parallel zum Stellteil fest und legen Sie die Stellteile mit den Steckrohren nach oben flach auf den Boden (Abbildung 13). - Seite 13 / aks-L5 Heben Sie nun die beiden Liegeflächenhälften in der Mitte an und stecken Sie die Liegeflächenhälften zusammen. Drehen Sie die restlichen 4 Zylinderkopfschrauben ein und ziehen Sie anschließend alle Zylinderkopfschrauben mit dem beiliegenden Innensechskantschlüssel (6 mm) fest (Abbildung 16).
- Seite 14 / aks-L5 Hinweis: Befestigen Sie das Kabel der Handbedienung unbedingt an der Zugentlastung Z, da es sonst zu Kabelbrüchen an der Steckverbindung kommen kann. Betreiben Sie die Steuerung nicht mit offenen Steckbuchsen! Beim Eindringen von Feuchtigkeit / Flüssigkeit besteht die Gefahr eines Stromschlags, Kurzschlusses oder Brands.
- Seite 15 Seitengittergleitern aus Kunststoff. Die Seitengittergleiter sind so konzipiert, dass die Seitengitterholme sich nur in einer Position zusammenbauen lassen. Achtung: Nicht originale aks-Seitengitter können Gefährdungen verursachen. Entriegeln Sie die Alustopper, die sich am unteren Ende der Aluschienen befinden (Abbildung 25).
-
Seite 16: Inbetriebnahme
/ aks-L5 Ausklinkung Bolzen Abbildung 27 Abbildung 28 Stecken Sie die Transportsicherung in die freie Aufrichterbuchse (siehe Kapitel 9 Patiententransport). Inbetriebnahme Pflegebettes verfahren bitte nach Kapitel 7 Inbetriebnahme. Inbetriebnahme Vor der Inbetriebnahme und nach jedem erneuten Aufbau des Pflegebettes ist der sichere Zustand des Pflegebettes anhand der Wartungsangaben im Kapitel 19 Wartung festzustellen. -
Seite 17: Bedienung
/ aks-L5 Die motorische Verstellung ist nicht für den Dauerbetrieb geeignet! Die max. Einschaltdauer (ED) von 2 Minuten darf nicht überschritten werden. Nach der max. Einschaltdauer müssen min. 18 Minuten Pause folgen. Hinweis: Um einer Überlastung der elektrischen Komponenten entgegenzuwirken, ist die Steuereinheit mit einer selbstrücksetzenden Sicherung versehen. - Seite 18 / aks-L5 Seitengitter Durch den Einsatz der Seitengitter wird das Risiko des versehentlichen Herausfallens von Patienten aus dem Pflegebett verringert. Um die Seitengitter zu verwenden, ziehen Sie diese am oberen Seitengitterholm an der Kopf- und Fußseite langsam hoch, bis die Seitengittergleiter einrasten.
-
Seite 19: Aufrichter
Die sichere Arbeitslast des Aufrichters von max. 80 kg darf nicht überschritten werden! Liegefläche Die Liegefläche der Pflegebetten aks-L4 / aks- L5 ist elektrisch verstellbar. Sie besteht aus mehreren Elementen, die in der Abbildung 32 dargestellt sind. Folgende Verstellungen kann man an der Liegefläche vornehmen:... - Seite 20 / aks-L5 Patentierte Winkelverstellung des Unter-schenkelteils (nur aks-L5) Das Pflegebett aks-L5 ist mit Rastverstellern zwischen dem Ober- und Unterschenkelteil ausgestattet. Diese ermöglichen dem Patienten mithilfe der Handbedienung (ohne das sonst benötigte Hilfspersonal) das Unterschenkelteil zu verstellen (Abbildung 35). Führen Sie dazu die folgenden Schritte durch: Fahren Sie das Oberschenkelteil hoch.
-
Seite 21: Handbedienung
/ aks-L5 Handbedienung Betätigen elektrischen aks-L4 / L5 Verstellungen ausreichende Freigängigkeit für die Bewegung zu achten. Es dürfen sich weder Gegenstände noch Verstellung des Gliedmaßen im Verstellbereich befinden. Rückenteils Um die elektrisch betriebenen Funktionen Verstellung des auszuführen, drücken Sie an der Hand-... -
Seite 22: Notabsenkung
/ aks-L5 Sperrfunktion Die Handbedienung ist mit einer Sperrfunktion ausgestattet, d.h. die Funktionen der Handbedienung lassen sich mit dem dazu gehörenden Schlüssel sperren. Setzen Sie den Schlüssel (Abbildung 37) in den auf der Rückseite der Handbedienung befindlichen Drehschalter ein (Abbildung 38). Ist in dem Sichtfenster des Schlüssels ein offenes Schloss zu sehen (Abbildung 39), so ist die Handbedienung entsperrt. - Seite 23 / aks-L5 Steckernetzteil Über das externe Steckernetzteil wird das Pflegebett mit Gleichspannung/-strom (29 V/2 A) versorgt. Sobald das Steckernetzteil in eine Netzsteckdose gesteckt ist, wird der betriebsbereite Zustand durch eine grüne LED angezeigt (Abbildung 40). Das Steckernetzteil ist ein modernes Schaltnetzteil...
-
Seite 24: Patiententransport
/ aks-L5 Patiententransport Grundsätzlich ist das Pflegebett auch für den Transport von Patienten geeignet. Achten Sie vor dem Patiententransport darauf, dass das Pflegebett in die unterste Stellung und die Liegeflächenelemente wie Rückenteil, Oberschenkelteil oder Beinteil abgesenkt sind. Ziehen Sie die Seitengitter hoch bis sie hörbar einrasten. Benutzen Sie beim Transport die Transportsicherung, um das Risiko des Überfahrens der 29-Volt-Zuleitung und... -
Seite 25: Zubehör / Kombination
Bestellnr.: 77039 Weiteres Zubehör auf Anfrage. Kombination: Mit dem Pflegebett können auch andere aks-Produkte verwendet werden. Zu diesen gehören z.B. unsere aks-Antidekubitus-Systeme oder unsere aks-Patientenlifter. Verwenden Sie nur Matratzen, deren Abmaße den Abmaßen der Liegefläche (auch beim Einsatz der Bettverlängerung) entsprechen. Beachten Sie zusätzlich beim Einsatz der Matratzen die folgenden max. -
Seite 26: Störungssuche / Störungsbeseitigung
/ aks-L5 Störungssuche / Störungsbeseitigung Nicht bei allen Funktionsstörungen liegt ein Defekt des Pflegebettes vor. Die Tabelle 05 bietet Hilfen bei der Behebung von Funktionsstörungen. Reparaturen und Messungen an den elektrischen Komponenten dürfen nur vom qualifizierten und autorisierten Elektrofachpersonal durchgeführt werden! Tabelle 05 Störung mögliche Ursachen Abhilfe... -
Seite 27: Pflege / Reinigung
/ aks-L5 Pflege / Reinigung Zur Reinigung und Desinfektion ist das Pflegebett grundsätzlich durch Ziehen des Steckernetzteils aus der Netzsteckdose von der Stromversorgung zu trennen, um eine Gefährdung durch Stromschlag, Brandgefahr und Funktionsausfall zu verhindern. Die Steuerung ist nur mit eingesteckten Steckern oder Blindstopfen gegen Spritzwasser geschützt. -
Seite 28: Lagerung
/ aks-L5 Lagerung Bei längerer Lagerung oder Nichtnutzung können Sie das Pflegebett auf der Transporthilfe platzsparend lagern. Dabei muss das Pflegebett sinngemäß in umgekehrter Reihenfolge, wie in Kapitel 6 Montage beschrieben, demontiert werden. Bauen Sie die 9-Volt-Blockbatterie zur Vorsorge aus. Soll das Pflegebett gelagert werden, sollte es zum Schutz vor Staub mit einer Folie oder einem Laken abgedeckt werden. -
Seite 29: Garantie
Garantie Das Pflegebett zeichnet sich durch Langlebigkeit und hohe Zuverlässigkeit aus. Sollte es passieren, dass eine Störung auftritt und das aks-Pflegebett nicht mehr funktioniert, dann überprüfen Sie die Funktionsstörung anhand der Tabelle 05 in Kapitel 11 Störungssuche / Störungsbeseitigung. Lässt sich die Störung dadurch nicht beheben, benachrichtigen Sie Ihren Fachhändler. -
Seite 30: Wartung
Es dürfen nur original aks-Ersatzteile und aks-Zubehörteile verwendet werden, die für dieses Produkt freigegeben sind. Ansonsten wird jegliche Gewährleistung und Produkthaftung ausgeschlossen. Sie dürfen ohne Zustimmung von aks keine technischen Änderungen und Ergänzungen vornehmen. Hinweis: Halten Sie bei den Wartungsarbeiten zur Sicherheit eine 9-Volt-Blockbatterie als Ersatzbatterie bereit. -
Seite 31: Ersetzen Der Batterie
/ aks-L5 19.2 Ersetzen der Batterie Die natürliche Lebensdauer der 9-Volt-Blockbatterie ist auf ca. 3 Jahre begrenzt. Beachten Sie das Verfallsdatum. Nach einer durchgeführten Notabsenkung und Betätigung bei Netzspannungsausfall muss die 9-Volt-Blockbatterie ausgetauscht werden. Die original 9-Volt-Blockbatterie darf nur durch eine gleichwertige Alkali- Mangan-Batterie TYP 6LR61 ersetzt werden. - Seite 32 19.3 Wartungsplan Führen Sie das Bett mindestens jährlich, vor jedem Wiedereinsatz und nach jeder Reparatur einer Wartung zu. Wartungsplan für aks-L4 / aks-L5 mit SMPS Kontrollpunkt Prüfung der Grundvoraussetzungen Zweckentsprechender und sicherer Einsatz (keine Kollisionspunkte oder Gegenstände über oder unter dem Bett) Zulässige Zubehör- oder Gerätekombination...
-
Seite 33: Alle Tasten Der Handbedienung Sind Beim Verfahren Der Verstellfunktionen Funktionsfähig
Die offensichtlichen Defekte / Beschädigungen müssen durch das geeignete Fachpersonal geprüft, bewertet und ggf. repariert werden. Die betroffenen elektrischen Bauteile sind durch eine Elektrofachkraft oder durch aks zu bewerten und zu prüfen. Die elektrischen Komponenten dürfen nicht geöffnet werden und sind komplett auszutauschen. -
Seite 34: Technische Daten
90 x 200 cm Außenmaß: 104,5 x 219 cm Höhenverstellung: 40 bis 80 cm Rückenteilverstellung: 0° bis 70° L4 / L5 - Oberschenkelteil: 0° bis 20° L5 - Unterschenkelteil: 14° bis -21° (bei maximal angestelltem Oberschenkelteil) Seitengitterhöhe Holzseitengitter 37 cm bei Holzliegefläche Seitengitterhöhe Holzseitengitter... - Seite 35 / aks-L5 Bitte tragen Sie hier die Seriennummer Ihres Pflegebettes ein: Seriennummer: _____________________________ Bitte tragen Sie hier das Baujahr Ihres Pflegebettes ein: Baujahr: _____________________________ Bitte tragen Sie hier Rufnummer und Namen des Ansprechpartners Ihres Fachhändlers ein: Name: _____________________________ Rufnummer:...
- Seite 36 - aktuelle krankenpflege systeme GmbH Antwerpener Straße 6 53842 Troisdorf Tel.: 02241 / 9474-0 Fax.: 02241 / 9474-88 e-mail: aks@aks.de web: http://www.aks.de Nachdruck, auch nur auszugsweise, nur mit vorheriger Genehmigung des Herausgebers gestattet. Alle Rechte und technische Änderungen vorbehalten.
