AKS foldo Gebrauchsanweisung Seite 23

foldo®
5. Richten Sie den Standmast auf (Abb. 6.2.03) und bringen Sie die Bohrung des Standmastes mit
der unteren Bohrung der Standmastaufnahme deckungsgleich übereinander. Dann sichern Sie
den Standmast wieder mit dem Bolzen und dem Klappsplint (Abb. 6.2.04).
6. Entfernen Sie das Klettband, das als Transportsicherung den Hebearm am Standmast fixiert.

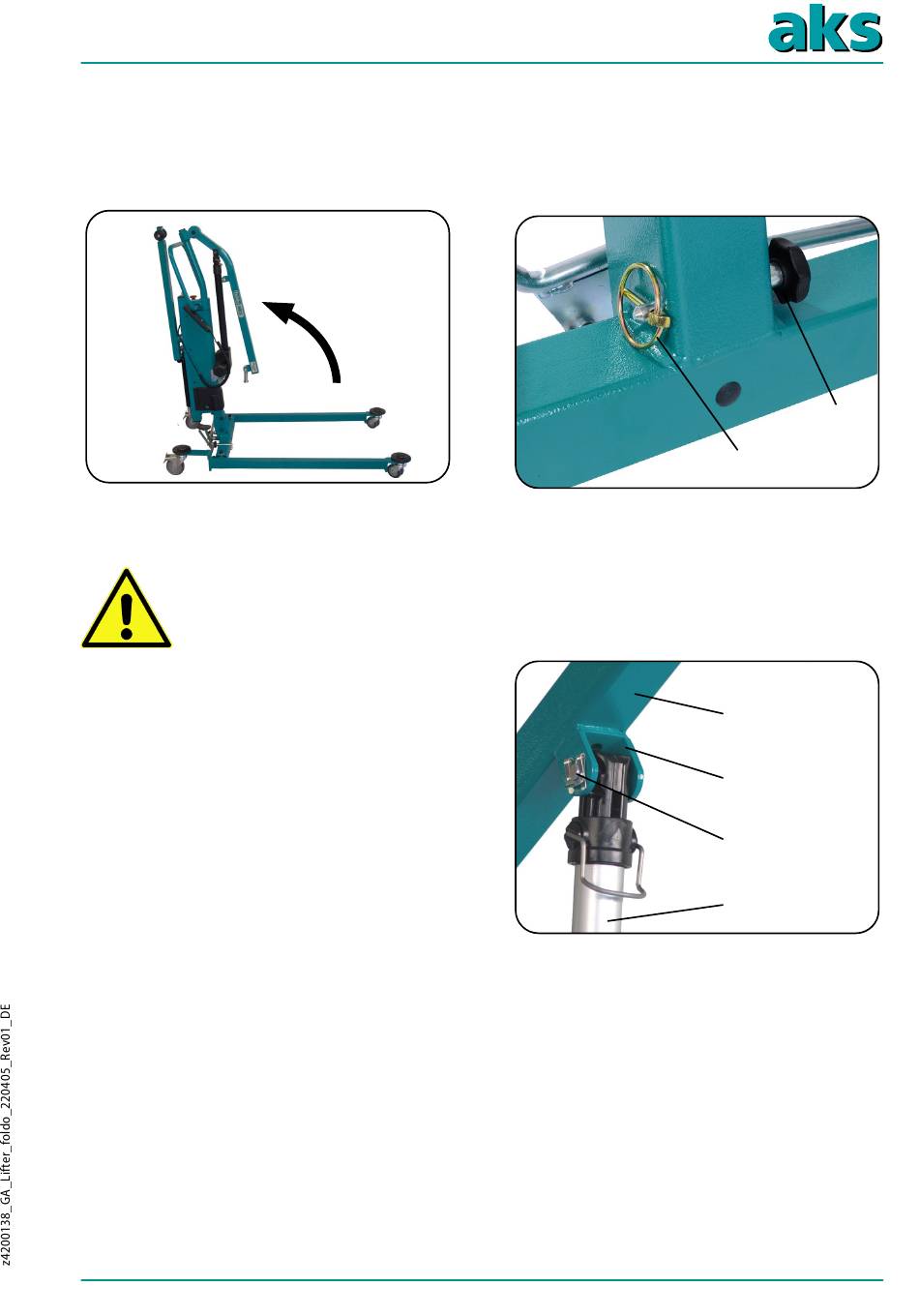

Abb. 6.2.03 – Standmast aufrichten
7. Entfernen Sie den Bolzen mit SL-Sicherung aus der Haltelasche am Hebearm (Abb. 6.2.05).
Achten Sie bei Einbau des Hubantriebes auf die korrekte Befestigung des Bolzens
mit SL-Sicherung (siehe Kapitel Montage Abschnitt Allgemeine Montagehinweise)!
8. Heben Sie den Hebearm an und bringen
Sie die Bohrung
(Gabelkopf) mit der Bohrung der
Haltelasche
einander. Befestigen
Hubantrieb an der Haltelasche des
Hebearms durch
Bolzens ((Abb. 6.2.05).
9. Sichern Sie den Bolzen mit der SL-
Sicherung ((Abb. 6.2.05). Schieben Sie
hierzu die SL-Sicherung in die Nut am
Ende des Bolzens. Dabei gleitet das
gebogene Ende der Lasche über die
Fase des Bolzens.
des Hubrohres
deckungsgleich über-
Sie den
Einstecken des
Klappsplint
Abb. 6.2.04 – Standmastaufnahme
Abb. 6.2.05 – Montage des Hubantriebes
Bolzen
Hebearm
Haltelasche
Bolzen mit
SL-Sicherung
Hubrohr
mit Gabelkopf
Seite 23
