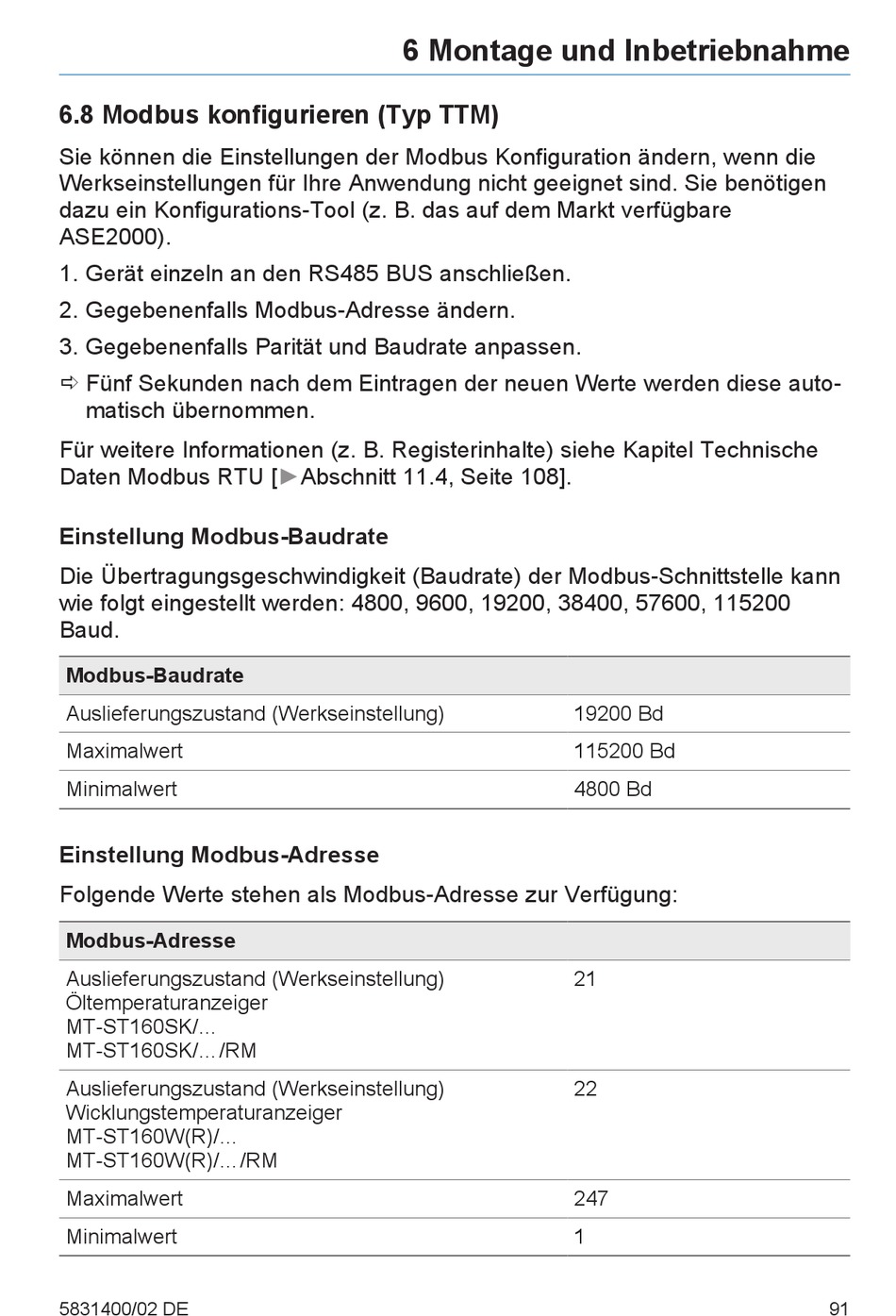

6.8 Modbus konfigurieren (Typ TTM)
Sie können die Einstellungen der Modbus Konfiguration ändern, wenn die
Werkseinstellungen für Ihre Anwendung nicht geeignet sind. Sie benötigen
dazu ein Konfigurations-Tool (z. B. das auf dem Markt verfügbare
ASE2000).
1. Gerät einzeln an den RS485 BUS anschließen.
2. Gegebenenfalls Modbus-Adresse ändern.
3. Gegebenenfalls Parität und Baudrate anpassen.
ð Fünf Sekunden nach dem Eintragen der neuen Werte werden diese auto-
matisch übernommen.
Für weitere Informationen (z. B. Registerinhalte) siehe Kapitel Technische
Daten Modbus RTU [►Abschnitt 11.4, Seite 108].
Einstellung Modbus-Baudrate
Die Übertragungsgeschwindigkeit (Baudrate) der Modbus-Schnittstelle kann
wie folgt eingestellt werden: 4800, 9600, 19200, 38400, 57600, 115200
Baud.
Modbus-Baudrate
Auslieferungszustand (Werkseinstellung)
Maximalwert
Minimalwert
Einstellung Modbus-Adresse
Folgende Werte stehen als Modbus-Adresse zur Verfügung:
Modbus-Adresse
Auslieferungszustand (Werkseinstellung)
Öltemperaturanzeiger
MT-ST160SK/...
MT-ST160SK/.../RM
Auslieferungszustand (Werkseinstellung)
Wicklungstemperaturanzeiger
MT-ST160W(R)/...
MT-ST160W(R)/.../RM
Maximalwert
Minimalwert
5831400/02 DE
6 Montage und Inbetriebnahme
19200 Bd
115200 Bd
4800 Bd
21
22
247
1
91
