6 Montage und Inbetriebnahme
3. Adern am freien Ende der Anschlussleitung laut mitgeliefertem Anschluss-
plan im Schaltschrank anschließen.

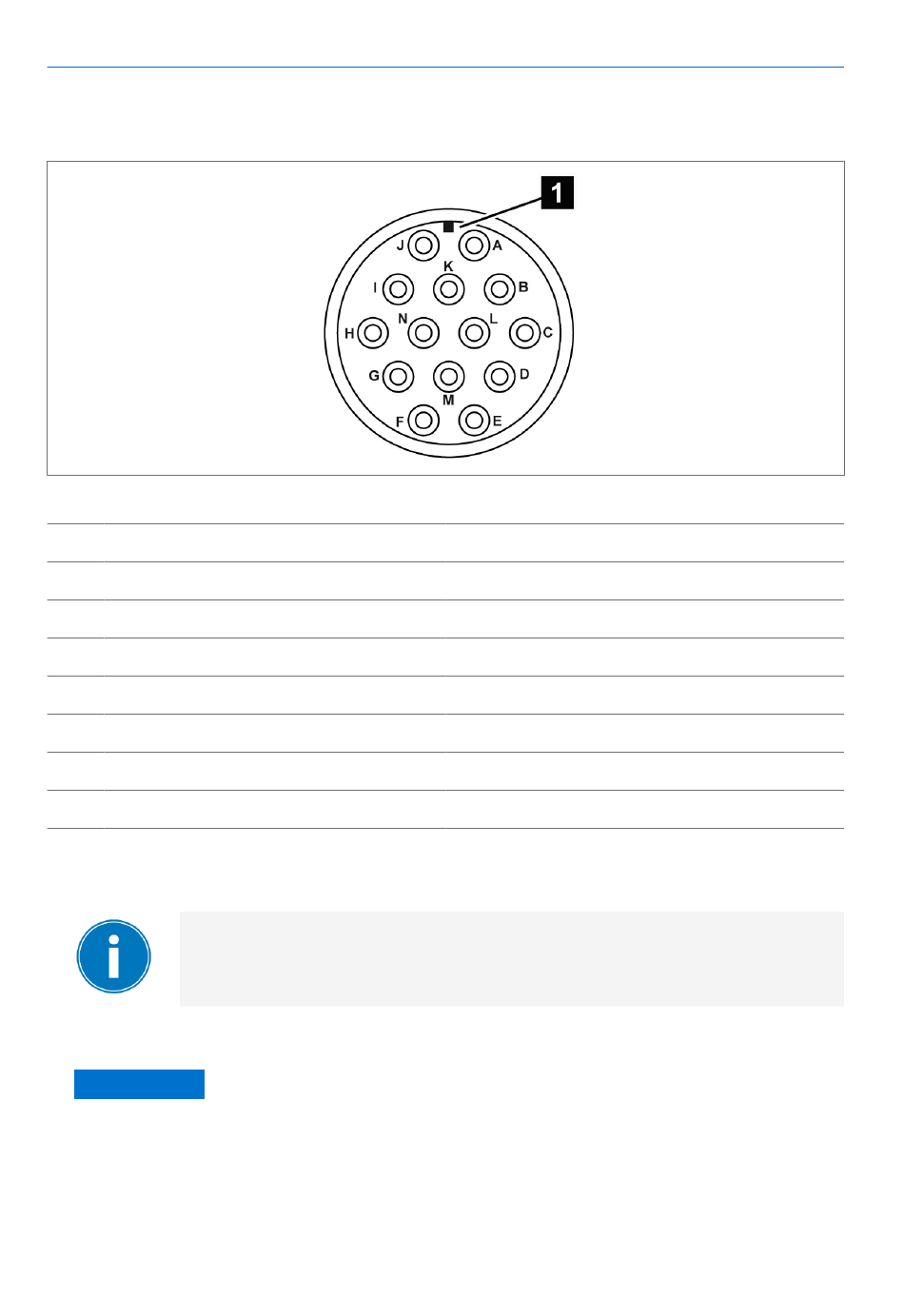

Abbildung 54: Anschlussbelegung mit Sicht auf eingebauten M-Stecker
1 Kodierkontur
A schwarz
C blau
E gelb
G rot/schwarz
I orange/schwarz
K braun/schwarz
M -
6.4.7.4 Anschluss Mikroschalter über ANSI-Stecker (Compact RM)
Bei Geräten mit Steckeranschluss dürfen entweder nur Strom-
kreise mit Kleinspannung oder nur Stromkreise mit Nieder-
spannung über den Gerätestecker realisiert werden.
Um die Mikroschalter anzuschließen, gehen Sie wie folgt vor:
1. ACHTUNG! Schäden an Kabeln und Leitungen! Beim Montieren des AN-
SI-Steckverbinders auf den ANSI-Stecker kann sich das Kabel verdrehen.
Bei einer Verdrehung kann es zu Leitungsbrüchen kommen. Steckverbin-
74
B rot
D orange
F braun
H blau/schwarz
J gelb/schwarz
L schwarz/rot
N -
