6 Montage und Inbetriebnahme
3. Adern am freien Ende der Anschlussleitung laut mitgeliefertem Anschluss-
plan im Schaltschrank anschließen.

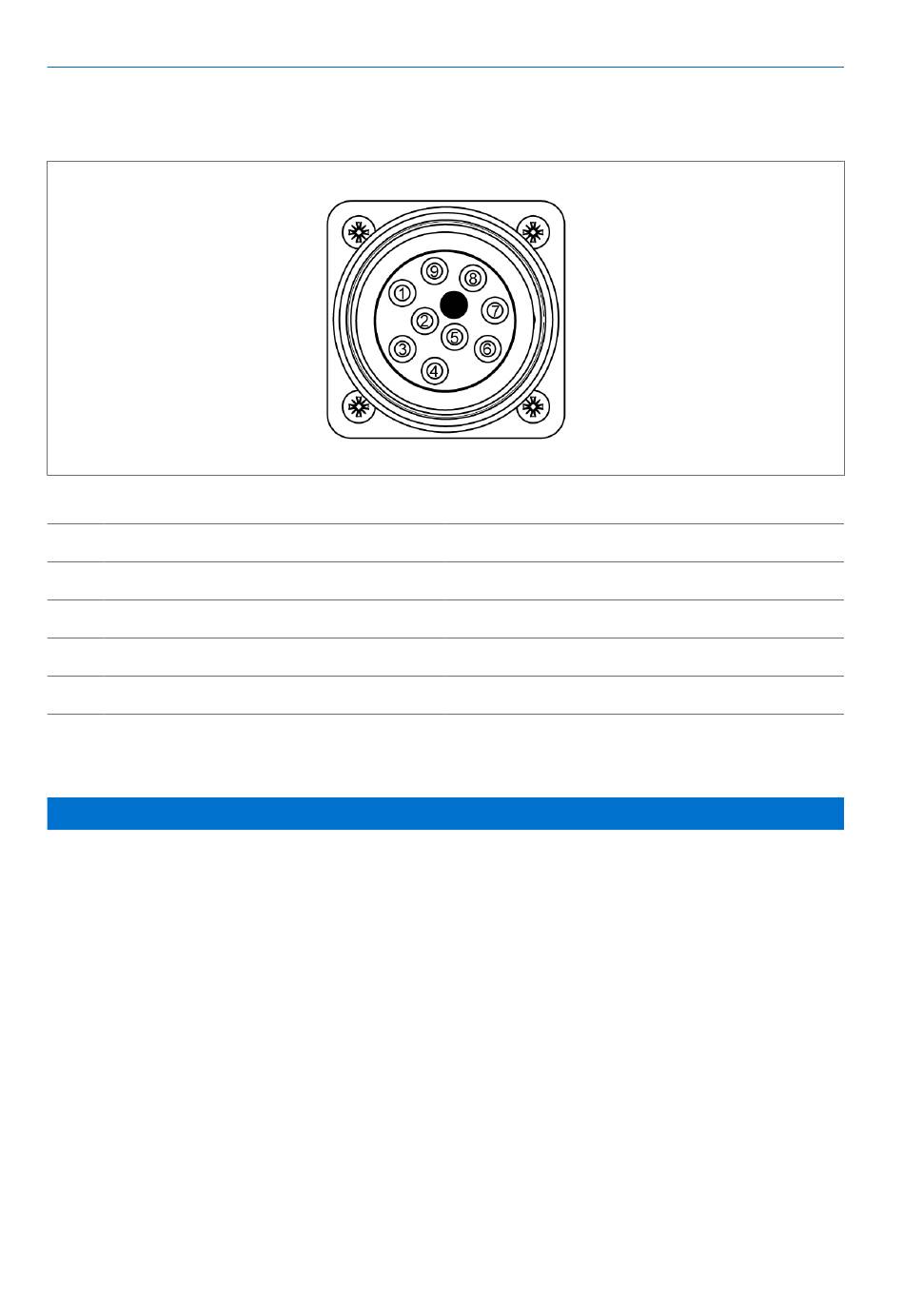

Abbildung 56: Anschlussbelegung mit Sicht auf den eingebauten ANSI-Stecker
1 schwarz
3 blau
5 gelb
7 rot/schwarz
9 orange/schwarz
6.4.8 Kabelverschraubungen/NPT-Übergangsstücke verschließen
ACHTUNG
Schäden am Gerät!
Die mitgelieferten Verschlussschrauben sollen das Gerät während des
Transports vor Feuchtigkeit und dergleichen schützen. Wenn Sie keine
oder falsche Verschlussschrauben verwenden, kann die Schutzart IP55
und der geforderte Flammschutz nicht sichergestellt werden.
Metallische Verschlussschrauben sind als Zubehör erhältlich.
► Nicht benötigte Kabelverschraubungen/NPT-Übergangsstücke mit ge-
eigneten Verschlussschrauben und Dichtungen verschließen, um die
Schutzart IP55 und den Flammschutz zu gewährleisten.
► Verschlussschraube in den nicht genutzten Anschluss einschrauben.
76
2 rot
4 orange
6 braun
8 blau/schwarz
5831400/02 DE
