6 Montage und Inbetriebnahme

6.4.6.3 Anschluss Modbus RTU (Typ TTM)

Das Zeigerthermometer ist mit einer Modbus-RTU (RS-485) Schnittstelle
ausgestattet, die den Temperaturwert digital übermittelt. Die Schnittstelle ist
in Halb-Duplex ausgeführt.
Anschluss Spannungsversorgung 24 V DC gemäß Anschlussschaltbild
1. Weißen Betätiger mit Betätigungswerkzeug (Breite 2,5 mm) eindrücken.
2. Adern an die Klemmen „24 V DC (+/-)" anschließen. Dabei die Adern bis
zum Anschlag in die Öffnung einführen.
3. Betätiger loslassen.

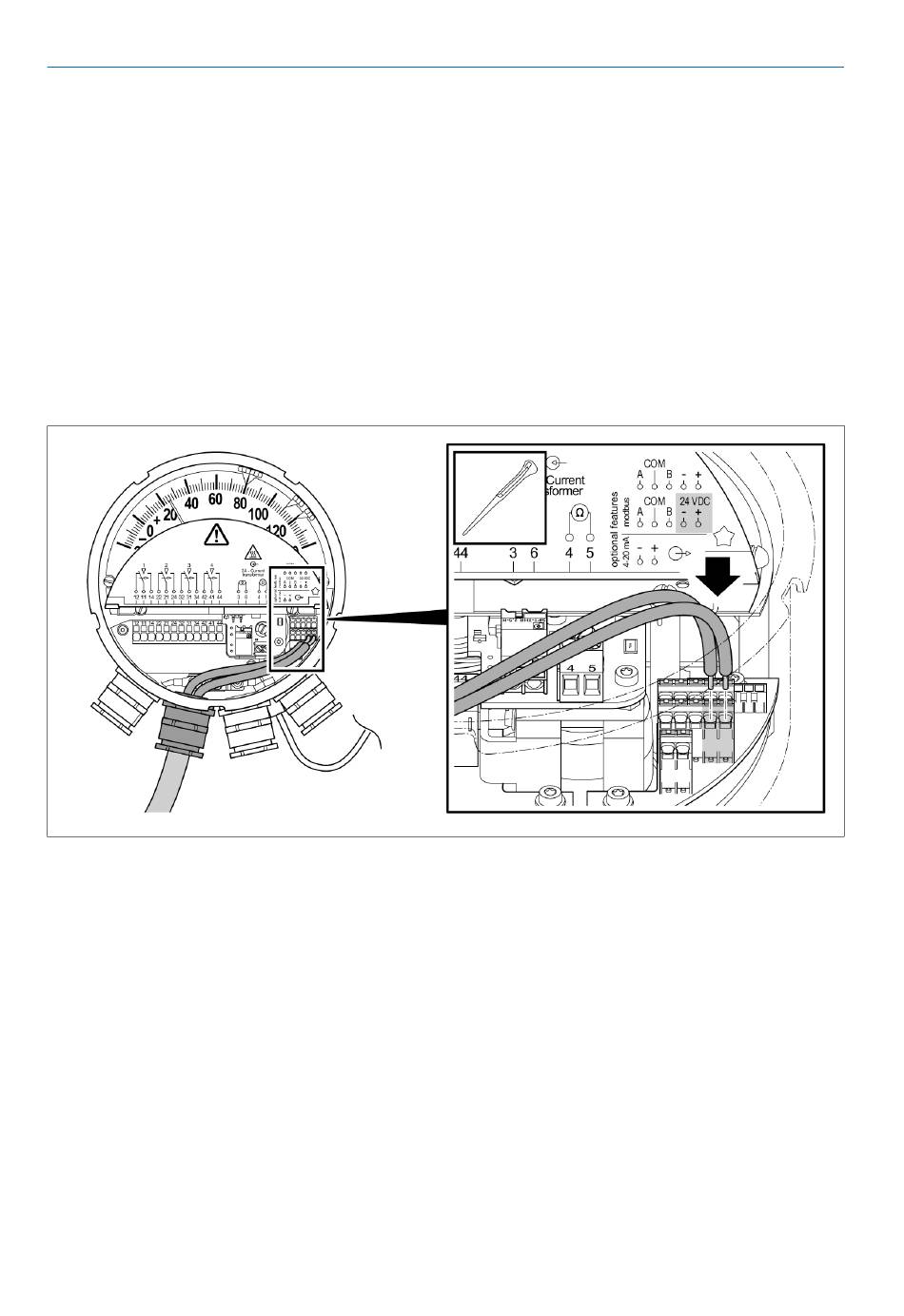

Abbildung 49: Versorgungsspannung anschließen
