MR MESSKO COMPACT Betriebsanleitung

Zeigerthermometer
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

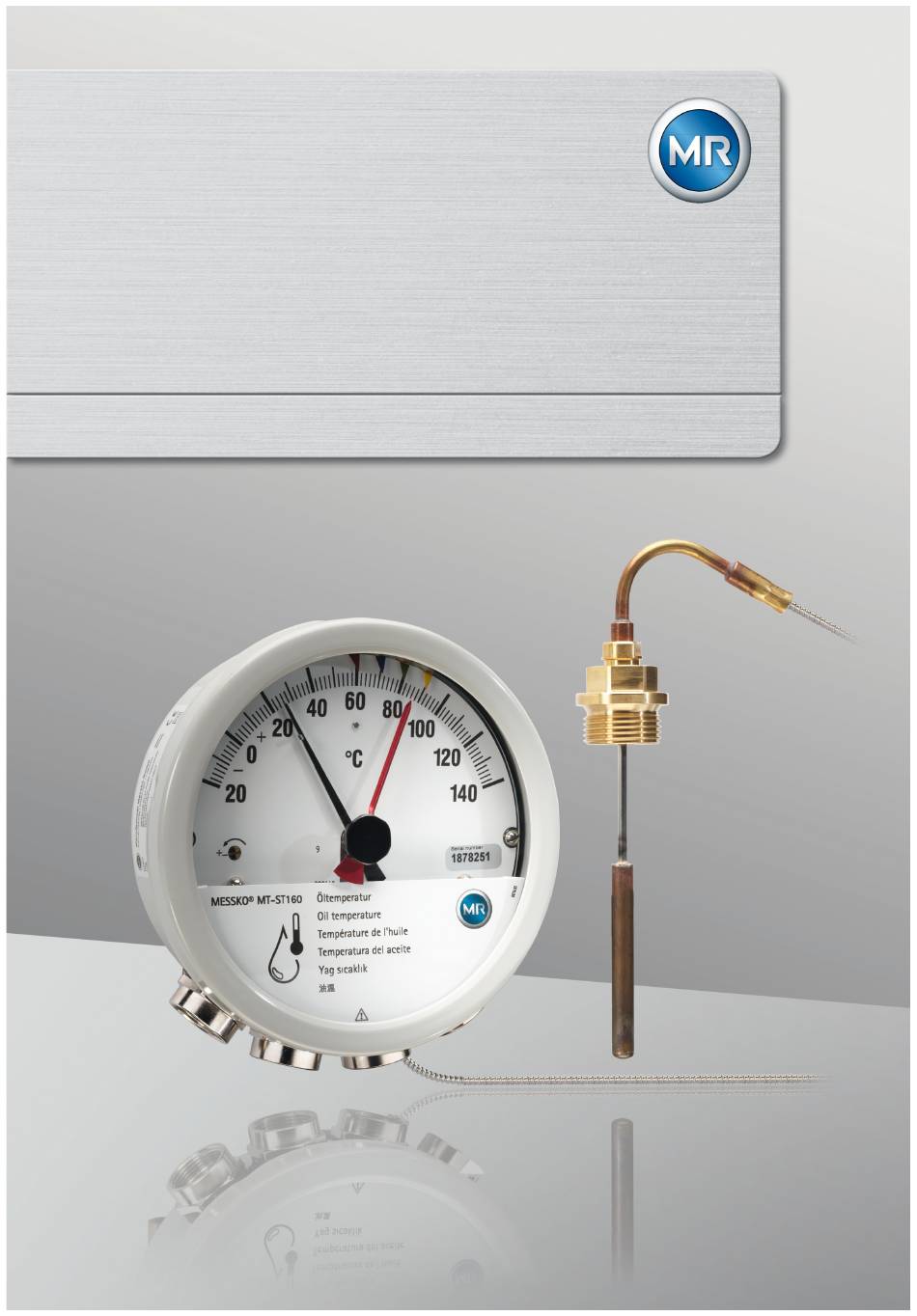

Zeigerthermometer
®
MESSKO
COMPACT
Betriebsanleitung
5831400/02 DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für MR MESSKO COMPACT

Inhaltszusammenfassung für MR MESSKO COMPACT

  • Seite 1 Zeigerthermometer ® MESSKO COMPACT Betriebsanleitung 5831400/02 DE...
  • Seite 2 © Alle Rechte bei Maschinenfabrik Reinhausen Weitergabe sowie Vervielfältigung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte für den Fall der Patent-, Gebrauchsmuster- und Geschmacksmustereintragung vorbehalten. Nach Redaktionsschluss der vorliegenden Dokumentation können sich am Produkt Änderungen ergeben haben.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Einleitung ................ 7 Hersteller .................. 7 Vollständigkeit..................  7 Aufbewahrungsort................ 7 Darstellungskonventionen ...............  7 1.4.1 Warnkonzept .................... 7 1.4.2 Informationskonzept.................. 9 1.4.3 Handlungskonzept .................. 9 1.4.4 Schreibweisen....................  10 Sicherheit ................ 11 Bestimmungsgemäße Verwendung.......... 11 Grundlegende Sicherheitshinweise .......... 12 Qualifikation des Personals ............ 14 Persönliche Schutzausrüstung ............
  • Seite 4 Inhaltsverzeichnis Verpackung, Transport und Lagerung ...... 29 Verwendung...................  29 Eignung, Aufbau und Herstellung .......... 29 Markierungen.................  29 Transport, Empfang und Behandlung von Sendungen.... 29 Sendungen einlagern.............. 31 Weitertransport ................ 31 Montage und Inbetriebnahme ........... 32 Transport im eingebauten Zustand.......... 33 Temperaturmesswerte prüfen............ 33 Zeigerthermometer montieren ............
  • Seite 5 Inhaltsverzeichnis Temperaturgradienten einstellen (Wicklungstemperatur).... 80 6.6.1 Gradienteneinstellung über Heizstrom (W) .......... 81 6.6.2 Gradienteneinstellung über Widerstandswert (WR)........ 85 Stromwandler anschließen (Wicklungstemperatur) .......  89 Modbus konfigurieren (Typ TTM) .......... 91 Abdeckblende schließen.............. 92 6.10 Bajonettverschlussring aufsetzen .......... 93 Bedienung ................ 94 Schleppzeiger zurücksetzen............ 94 Wartung, Inspektion und Pflege........ 95 Störungsbeseitigung............ 96 Generelle Störungen (Typ TT)............
  • Seite 6 Inhaltsverzeichnis 12.3 Temperaturfühler .................  113 12.4 Trittschutz .................. 114 12.5 Vibrationsdämpfungsplatte/Befestigungsplatte...... 115 12.6 Kabelverschraubung Abmessungen.......... 116 Glossar ................ 120 5831400/02 DE...

  • Seite 7: Einleitung

    Deutschland Tel.: +49 941 4090-0 E-Mail: sales@reinhausen.com Internet: www.reinhausen.com MR Reinhausen Kundenportal: https://portal.reinhausen.com Bei Bedarf erhalten Sie unter dieser Adresse weitere Informationen zum Produkt und Ausgaben dieser technischen Unterlage. 1.2 Vollständigkeit Diese technische Unterlage ist nur zusammen mit den mitgeltenden Doku- menten vollständig:...

  • Seite 8: Abschnittsbezogener Warnhinweis

    1 Einleitung 1.4.1.1 Abschnittsbezogener Warnhinweis Abschnittsbezogene Warnhinweise beziehen sich auf ganze Kapitel oder Abschnitte, Unterabschnitte oder mehrere Absätze innerhalb dieser techni- schen Unterlage. Abschnittsbezogene Warnhinweise sind nach folgendem Muster aufgebaut: WARNUNG Art der Gefahr! Quelle der Gefahr und Folgen. ► Maßnahme ►...

  • Seite 9: Informationskonzept

    1 Einleitung 1.4.2 Informationskonzept Informationen dienen zur Vereinfachung und zum besseren Verständnis be- stimmter Abläufe. In dieser technischen Unterlage sind sie nach folgendem Muster aufgebaut: Wichtige Informationen. 1.4.3 Handlungskonzept In dieser technischen Unterlage finden Sie einschrittige und mehrschrittige Handlungsanweisungen. Einschrittige Handlungsanweisungen Handlungsanweisungen, die nur einen einzigen Arbeitsschritt umfassen, sind nach folgendem Muster aufgebaut: Handlungsziel...

  • Seite 10: Schreibweisen

    1 Einleitung 1.4.4 Schreibweisen Schreibweise Verwendung Beispiel VERSALIEN Bedienelemente, Schalter ON/OFF [Klammern] PC-Tastatur [Strg] + [Alt] Fett Bedienelemente Software Schaltfläche Weiter drücken …>…>… Menüpfade Parameter > Regelpara- meter Kursiv Systemmeldungen, Feh- Alarm Funktionsüberwa- lermeldungen, Signale chung ausgelöst [► Seitenzahl] Querverweis [►...

  • Seite 11: Sicherheit

    2 Sicherheit Lesen Sie diese technische Unterlage aufmerksam durch, um sich mit dem Produkt vertraut zu machen. Diese technische Unterlage ist Teil des Pro- dukts. ▪ Lesen und beachten Sie besonders die Sicherheitshinweise in diesem Ka- pitel. ▪ Beachten Sie die Warnhinweise in dieser technischen Unterlage, um die funktionsbedingten Gefahren zu vermeiden.

  • Seite 12: Grundlegende Sicherheitshinweise

    2 Sicherheit ▪ Betreiben Sie das Produkt ausschließlich in Industriegebieten. ▪ Beachten Sie die Hinweise in dieser technischen Unterlage zur Elektro- magnetischen Verträglichkeit und zu den Technischen Daten. 2.2 Grundlegende Sicherheitshinweise Zur Vermeidung von Unfällen, Störungen und Havarien sowie unzulässigen Beeinträchtigungen der Umwelt muss der jeweils Verantwortliche für Trans- port, Montage, Betrieb, Instandhaltung und Entsorgung des Produkts oder von Teilen des Produkts Folgendes sicherstellen:...
  • Seite 13 2 Sicherheit Verschmutzungsgrad Nässe, Staub, Schweiß oder andere leitfähige Verschmutzungen können zu Funktionsstörungen im Gerät führen. Um den Verschmutzungsgrad 2 sicher- zustellen, beachten Sie folgende Hinweise: ▪ Montagehandschuhe verwenden. ▪ Sicherstellen, dass bei geöffnetem Gerät kein Schmutz oder Nässe in das Gerät eindringt.

  • Seite 14: Qualifikation Des Personals

    2 Sicherheit Ersatzteile Nicht von der Maschinenfabrik Reinhausen GmbH zugelassene Ersatzteile können zu Personenschäden, Sachschäden sowie Funktionsstörungen am Produkt führen. ▪ Ausschließlich die von der Maschinenfabrik Reinhausen GmbH zugelas- senen Ersatzteile verwenden. ▪ Maschinenfabrik Reinhausen GmbH kontaktieren. Arbeiten im Betrieb Das Produkt dürfen Sie nur in einwandfreiem, funktionstüchtigen Zustand betreiben.

  • Seite 15: Persönliche Schutzausrüstung

    2 Sicherheit durch unseren Technischen Service ausgeführt, ist sicherzustellen, dass das Personal durch die Maschinenfabrik Reinhausen GmbH ausgebildet und au- torisiert ist. Maschinenfabrik Reinhausen GmbH Technischer Service Postfach 12 03 60 93025 Regensburg Germany Telefon: +49 941 4090-0 E-Mail: service@reinhausen.com Internet: www.reinhausen.com 2.4 Persönliche Schutzausrüstung Bei der Arbeit ist das Tragen von persönlicher Schutzausrüstung erforder-...
  • Seite 16 2 Sicherheit Gehörschutz Zum Schutz vor Gehörschäden. Schutzhandschuhe Zum Schutz vor mechanischen, thermischen und elektri- schen Gefährdungen. Tabelle 3: Persönliche Schutzausrüstung 5831400/02 DE...

  • Seite 17: It-Sicherheit

    3 IT-Sicherheit Beachten Sie nachfolgende Empfehlungen für den sicheren Betrieb des Pro- dukts: ▪ Stellen Sie sicher, dass nur befugte Personen Zugang zum Gerät haben. ▪ Stellen Sie sicher, dass das Gerät ausschließlich von geschultem Perso- nal bedient wird, das hinsichtlich IT-Sicherheit sensibilisiert ist. ▪...

  • Seite 18: Produktbeschreibung

    4 Produktbeschreibung 4.1 Lieferumfang Das Produkt wird gegen Feuchtigkeit geschützt verpackt und wie folgt gelie- fert: ▪ Zeigerthermometer mit Temperaturfühler ▪ Technische Unterlagen Optional: ▪ Passiver Analogausgang 4...20 mA ▪ Aktiver Analogausgang 4…20 mA und Schnittstelle Modbus RTU ▪ Standard-Kabelverschraubung M25x1,5 (Messing), WADI-Kabelver- schraubung (Messing oder Edelstahl) oder Offshore-Kabelverschraubung (Edelstahl) oder EMV-Doppelkabelverschraubung ▪...
  • Seite 19 4 Produktbeschreibung Darüber hinaus schalten bei Überschreitung von Schwellwerten die Kontakte der Mikroschalter. Abbildung 1: Beispiel Temperaturmessung und Temperaturanzeige 1 Transformator 2 Zeigerthermometer für Wicklung- stemperatur (oder Öltemperatur) 3 Digitalanzeige / Analoganzeige 4 Transformator-Lüftersteuerung 5 SCADA 5831400/02 DE...

  • Seite 20: Aufbau

    4 Produktbeschreibung 4.3 Aufbau 4.3.1 Übersicht Compact Standard Entsprechend Ihrer Bestellung verfügt das Zeigerthermometer über Kabel- verschraubungen oder NPT-Übergangsstücke. Abbildung 2: Zeigerthermometer 1 Temperaturfühler 2 Kapillarleitung 3 Kabelverschraubungen/Über- 4 Vibrationsdämpfungsplatte gangsstücke 5 Bajonettverschlussring, Glasschei- 6 Abdeckblende be und Dichtung 7 Kalibrierschraube 8 Schleppzeigerrückstellung 9 Zeiger 10 Schleppzeiger...

  • Seite 21: Übersicht Compact Rm

    4 Produktbeschreibung 4.3.2 Übersicht Compact RM Entsprechend Ihrer Bestellung verfügt das Zeigerthermometer über einen ANSI- oder M-Stecker, Kabelverschraubungen oder NPT-Übergangsstücke. Abbildung 3: Zeigerthermometer 1 Temperaturfühler 2 Kapillarleitung 3 Übergangsstück 4 Anschlussstecker 5 Abdeckblende 6 Befestigungsplatte 7 Kalibrierschraube 8 Schleppzeigerrückstellknopf 9 Zeiger 10 Bajonettverschlussring 11 Mikroschalter 12 Schleppzeiger...

  • Seite 22: Kabelverschraubungen/Übergangsstücke

    4 Produktbeschreibung 4.3.3 Kabelverschraubungen/Übergangsstücke Abbildung 4: Kabelverschraubungen 1 Standard-Kabelverschraubung 2 WADI-Kabelverschraubung 3 1/2"-14NPT Übergangsstück 4 3/4"-14NPT Übergangsstück 5 EMV-Doppelkabelverschraubung, als Zubehör erhältlich: Material-Nr. 10173481 5831400/02 DE...

  • Seite 23: Belüftung

    4 Produktbeschreibung 4.3.4 Belüftung Das Zeigerthermometer verfügt über eine Belüftung, um eine Kondenswas- serbildung zu vermeiden. Abbildung 5: Belüftung 4.3.5 Temperaturfühler Compact Übersicht Abbildung 6: Temperaturfühler 1 Trittschutz (optional) * 2 Kleine Verschraubung am Tempe- raturfühler 3 Große Verschraubung am Tempe- 4 Temperaturfühler raturfühler * 5 Kapillarleitung *) nur für Fühler Nr.

  • Seite 24: Geräteausführungen

    4 Produktbeschreibung 4.4 Geräteausführungen Diese Betriebsanleitung gilt für die in der nachfolgenden Übersicht darge- stellten Geräteausführungen des Zeigerthermometers MESSKO® Compact. Diese Geräteausführungen gibt es sowohl für die Variante MESSKO® Com- pact Standard (mit Kabeldurchführungen) als auch für die Variante MESSKO® Compact RM (mit Steckeranschluss). Geräteausführung Typschlüssel Bedeutung MESSKO®...
  • Seite 25 4 Produktbeschreibung Abbildung 7: Übersicht Geräteausführungen Öltemperaturanzeiger ▪ Anzeige der Öltemperatur. ▪ Zeigerthermometer mit verstellbaren Mikroschaltern. ▪ Die angezeigte Temperatur entspricht der Öltemperatur am Temperatur- fühler des Zeigerthermometers. ▪ Das mechanische Messsystem funktioniert selbstständig und energieun- abhängig. Wicklungstemperaturanzeiger ▪ Anzeige der Wicklungstemperatur. ▪...
  • Seite 26 4 Produktbeschreibung ▪ Die angezeigte Temperatur entspricht der Wicklungstemperatur in Abhän- gigkeit der Öltemperatur, des Wandlersekundärstroms und des Tempera- tursprungs. ▪ Der Wandlersekundärstrom speist einen Heizwiderstand im mechani- schen Zeigerthermometer und bewirkt dadurch eine der Transformatorbe- lastung entsprechende Temperaturerhöhung gegenüber der tatsächlich gemessenen Öltemperatur.

  • Seite 27: Sicherheitskennzeichnungen

    4 Produktbeschreibung 4.5 Sicherheitskennzeichnungen Abbildung 8: Sicherheitskennzeichnungen 1 Dokumentation beachten 2 Vorsicht Verbrennungsgefahr (bei Wicklungstemperaturanzeiger) 3 Schutzleiteranschluss [►Abschnitt 6.4.5.1, Seite 61] 5831400/02 DE...

  • Seite 28: Typenschild

    4 Produktbeschreibung Zusätzliche Sicherheitskennzeichnung für Compact RM Abbildung 9: Zusätzliche Sicherheitskennzeichnung für Compact RM 1 Schutzleiteranschluss [►Abschnitt 6.4.5.3, Seite 62] 4.6 Typenschild Abbildung 10: Typenschild 5831400/02 DE...

  • Seite 29: Verpackung, Transport Und Lagerung

    5 Verpackung, Transport und Lagerung 5.1 Verwendung Die Verpackung hat die Aufgabe, das verpackte Produkt auf dem Transport- weg, beim Aufladen, Abladen und während der Lagerung so zu schützen, dass es in keiner Weise nachteilig verändert wird. Die Verpackung muss das Packgut vor zulässigen Transportbelastungen wie Erschütterungen, Stößen, Feuchtigkeit (Regen, Schnee, Kondenswasser) schützen.
  • Seite 30 5 Verpackung, Transport und Lagerung Sollte die Verpackung umkippen oder herabfallen, so ist unabhängig vom Gewicht mit einer Beschädigung zu rechnen. Jede angelieferte Sendung muss vom Empfänger vor der Abnahme (Emp- fangsquittierung) auf Folgendes kontrolliert werden: ▪ Vollständigkeit anhand des Lieferscheins ▪...

  • Seite 31: Sendungen Einlagern

    5 Verpackung, Transport und Lagerung Bei verdeckten Schäden ist ein Rückgriff auf das Transportunternehmen (oder andere Schadensverursacher) nur schwer möglich. Versicherungs- technisch kann ein derartiger Schadensfall mit Aussicht auf Erfolg nur abge- wickelt werden, wenn dies in den Versicherungsbedingungen ausdrücklich festgelegt ist.

  • Seite 32: Montage Und Inbetriebnahme

    6 Montage und Inbetriebnahme In diesem Kapitel wird beschrieben, wie Sie das Gerät sachgerecht montie- ren und anschließen. Beachten Sie vor dem Öffnen des Geräts folgende Ge- fahrenhinweise: GEFAHR Elektrischer Schlag! Lebensgefahr durch elektrische Spannung. Bei Arbeiten in und an elektrischen Anlagen stets folgende Sicherheitsregeln einhalten.

  • Seite 33: Transport Im Eingebauten Zustand

    6 Montage und Inbetriebnahme ACHTUNG Schäden am Gerät! Wenn Sie die Kapillarleitung knicken oder das Gerät an der Kapillarleitung tragen, kann das Gerät beschädigt werden und somit fehlerhafte Messwer- te anzeigen. ► Gerät vorsichtig aus der Verpackung entnehmen. ► Niemals das Gerät an der Kapillarleitung tragen. ►...

  • Seite 34: Zeigerthermometer Montieren

    6 Montage und Inbetriebnahme ü Zusätzliches geeichtes Glasthermometer verwenden, um eine Vergleichs- messung durchführen zu können. 1. Den Temperaturfühler des Zeigerthermometers und ein geeichtes Glas- thermometer für ca. 15 Minuten in das Flüssigkeitsbad einlegen. 2. Temperaturmesswerte des Zeigerthermometers und des Glasthermome- ters miteinander vergleichen.
  • Seite 35 6 Montage und Inbetriebnahme 6.3.1.1 Zeigerthermometer Compact Standard befestigen Für die Befestigung des Zeigerthermometers können Sie folgende Schrau- ben verwenden: ▪ Sechskantschrauben oder Zylinderschrauben M8. ▪ Schraubenlänge entsprechend der Einbausituation verwenden. Um das Zeigerthermometer am Transformator zu befestigen, gehen Sie wie folgt vor: 1.
  • Seite 36 6 Montage und Inbetriebnahme 2. Zeigerthermometer mit Vibrationsdämpfungsplatte an den Transformator befestigen. Abbildung 13: Zeigerthermometer mit Vibrationsdämpfungsplatte befestigen 6.3.1.2 Zeigerthermometer Compact RM befestigen Für die Befestigung des Zeigerthermometers können Sie folgende Schrau- ben verwenden: ▪ Sechskantschrauben oder Zylinderschrauben M12 (alternativ auch 7/16-14 UNC).
  • Seite 37 6 Montage und Inbetriebnahme Um das Zeigerthermometer am Transformator zu befestigen, gehen Sie wie folgt vor: 1. 2 Bohrungen an geeigneter Halterung an der Außenseite des Transforma- tors, auf der Montageplatte eines Schaltschranks oder an einer anderen geeigneten Konstruktion mit einem Abstand von 184 mm (7.24") und ei- nem Durchmesser von 12,5 mm (0.49") herstellen.

  • Seite 38: Kapillarleitung Fixieren

    6 Montage und Inbetriebnahme Abbildung 15: Zeigerthermometer mit Befestigungsplatte befestigen 6.3.2 Kapillarleitung fixieren Wenn Sie die Kapillarleitung fixieren, beachten Sie folgende Hinweise: ACHTUNG Schäden am Gerät! Ein zu enger Biegeradius der Kapillarleitung kann zum Funktionsverlust des Geräts führen! ► Sicherstellen, dass der minimale Biegeradius von 50 mm (1.97“) einge- halten wird.

  • Seite 39: Temperaturfühler Einsetzen

    6 Montage und Inbetriebnahme 6.3.3 Temperaturfühler einsetzen 1. Thermometertasche des Transformators zu 2/3 mit Öl oder Wärmeleitpas- te befüllen. Abbildung 16: Thermometertasche befüllen 2. Die große Verschraubung des Temperaturfühlers von der kleinen Ver- schraubung abschrauben. Abbildung 17: Große Verschraubung lösen 5831400/02 DE...
  • Seite 40 6 Montage und Inbetriebnahme 3. Große Verschraubung in die Thermometertasche des Transformators samt Dichtung (Dichtung nicht im Lieferumfang enthalten) einsetzen und fixieren. Abbildung 18: Große Verschraubung fixieren 4. Den Temperaturfühler in die große Verschraubung einsetzen und zusam- men mit der Kapillarleitung in die gewünschte Position drehen. Kleine Ver- schraubung des Thermometerfühlers anziehen.

  • Seite 41: Temperaturfühler Nr. 7 Rm Einsetzen

    6 Montage und Inbetriebnahme Bei Verwendung der Offshore-Variante des Temperaturfühlers (Nr. 6 VA) die von der Standard-Variante abweichenden Schlüsselweiten und Drehmomentangaben beachten [►Abschnitt 12.3, Seite 113]. 6.3.4 Temperaturfühler Nr. 7 RM einsetzen ► Temperaturfühler trocken oder mit ein wenig Leitpaste versehen in die Thermometerhülse einsetzen, ausrichten und über die Verschraubung fixieren.

  • Seite 42: Trittschutz Befestigen (Optional)

    6 Montage und Inbetriebnahme 6.3.5 Trittschutz befestigen (optional) Sie können die Kapillarleitung für die Fühler Nr. 6 VA und Nr. 7 [►Abschnitt 12.3, Seite 113] mit einem Trittschutz versehen. Abbildung 21: Trittschutz 1 Trittschutz 2 Befestigungsschraube 3 Große Verschraubung 4 Kapillarleitung 1.

  • Seite 43: Elektrischer Anschluss

    6 Montage und Inbetriebnahme 6.4 Elektrischer Anschluss GEFAHR Elektrischer Schlag! Lebensgefahr durch elektrische Spannung während der Mon- tage/Demontage des Geräts. ► Transformator oberspannungsseitig und unterspannungsseitig abschal- ten. ► Transformator gegen Wiedereinschalten sichern. ► Spannungsfreiheit feststellen. ► Alle Klemmen des Transformators sichtbar erden (Erdungsseile, Er- dungstrenner) und kurzschließen.

  • Seite 44: Vorbereitung

    6 Montage und Inbetriebnahme VORSICHT Verbrennungsgefahr! Gefahr von Körperverletzungen durch Hitze! ► Wicklungstemperaturanzeiger: Das Potentiometer und die Oberflächen in der Nähe können sich durch den CT-Strom stark aufheizen. Bereich nicht berühren. ACHTUNG Schäden am Gerät! Elektrostatische Entladung kann zu Schäden am Gerät führen. ►...

  • Seite 45: Anforderung An Die Verdrahtung Des Betriebsorts

    6 Montage und Inbetriebnahme 6.4.1.1.2 Anforderung an die Verdrahtung des Betriebsorts Beachten Sie bei der Verdrahtung des Betriebsorts nachfolgende Hinweise: ▪ Störbehaftete Leitungen (z. B. Versorgungsleitungen) und störempfindli- che Leitungen (z. B. Signalleitungen) nicht im gleichen Kabelkanal führen. ▪ Einen Abstand größer 100 mm (3.94“) zwischen störbehafteten und stör- empfindlichen Leitungen einhalten.

  • Seite 46: Kabelempfehlung

    6 Montage und Inbetriebnahme 6.4.1.3 Kabelempfehlung Beachten Sie bei der Verdrahtung des Geräts folgende Empfehlung des Herstellers: ▪ Für die Wicklungstemperaturanzeiger (MT-ST160W…) müssen die ver- wendeten Anschlusskabel wegen der Geräte-Eigenerwärmung eine Tem- peraturbeständigkeit haben, die 40 K über der Betriebstemperatur liegt. Beispiel: Bei Umgebungstemperatur +80 °C muss die Temperaturbestän- digkeit mindestens +120 °C betragen.
  • Seite 47 6 Montage und Inbetriebnahme Kabel für Anschluss Klemmen zulässige Querschnitt Messgerät bei Wicklungstemperatur- 4, 5 0,14...1,5 mm²/26...16 AWG anzeiger Gradienteneinstellung mittels - Voltmeter (MT-ST160W…) - Ohmmeter (MT-ST160WR…) Analogausgang (Typen TT, TTM) (+), (-) 0,2...1,5 mm²/24...16 AWG Spannungsversorgung (Typ TTM) 24 V, 0 V 0,2...1,5 mm²/24...16 AWG Modbus RTU (Typ TTM) A, COM, B 0,2...1,5 mm²/24...16 AWG...

  • Seite 48: Bajonettverschlussring Entfernen

    6 Montage und Inbetriebnahme 6.4.2 Bajonettverschlussring entfernen Bevor Sie das Zeigerthermometer anschließen, einstellen oder prüfen, müs- sen Sie den Bajonettverschlussring entfernen. ► Bajonettverschlussring bis zum Anschlag gegen den Uhrzeigersinn dre- hen. Abbildung 22: Bajonettverschlussring entfernen ► Bajonettverschlussring samt Sichtscheibe und Gummidichtung abheben und auf einer sauberen ebenen Ablagefläche sicher ablegen.

  • Seite 49: Abdeckblende Öffnen

    6 Montage und Inbetriebnahme 6.4.3 Abdeckblende öffnen Die einzelnen Anschlussleitungen im Gerät sind nach dem Schema ange- schlossen, welches auf der Innenseite der Abdeckblende aufgedruckt ist. ► Abdeckblende öffnen. Abbildung 23: Abdeckblende öffnen 5831400/02 DE...
  • Seite 50 6 Montage und Inbetriebnahme Abbildung 24: Abdeckblende offen 1 Anschlüsse für Mikroschalter 2 Nur Wicklungstemperaturanzeiger: Anschlüsse für Stromwandler und Voltmeter (Typ W) oder Ohmmeter (Typ WR) 3 Optionale Anschlüsse für Versor- 4 PE gung, Analogausgang 4...20 mA und Modbus 5831400/02 DE...

  • Seite 51: Kabelverschraubungen Und Übergangsstücke

    6 Montage und Inbetriebnahme 6.4.4 Kabelverschraubungen und Übergangsstücke ► ACHTUNG!  Falls Kabelverschraubungen oder Übergangsstücke nicht verwendet werden, diese mit geeigneten Dichtungen und metallischen Verschlussschrauben verschließen, um die Schutzart IP55 und den Flammschutz des Geräts sicherzustellen. Verschlussschrauben aus Metall sind als Zubehör erhältlich: ▪...

  • Seite 52: Standard-Kabelverschraubung

    6 Montage und Inbetriebnahme 6.4.4.1 Standard-Kabelverschraubung 1. Verschlussschraube am Übergangsstück entfernen. Abbildung 26: Verschlussschraube entfernen 2. Mitgelieferte Kabelverschraubung auseinanderschrauben und Staub- schutzscheibe entfernen. Abbildung 27: Staubschutzscheibe entfernen 5831400/02 DE...

  • Seite 53: Wadi-Kabelverschraubung (Edelstahl Oder Messing)

    6 Montage und Inbetriebnahme 3. Anschlusskabel in ausreichender Länge durch Kabelverschraubung und Übergangsstück führen und Kabelverschraubung anziehen (siehe Kabel- verschraubung Abmessungen) Abbildung 28: Kabelverschraubung Sehen Sie dazu auch 2 Kabelverschraubungen/NPT-Übergangsstücke verschließen [► 76] 6.4.4.2 WADI-Kabelverschraubung (Edelstahl oder Messing) 1. Verschlussschraube am Übergangsstück entfernen. Abbildung 29: Verschlussschraube entfernen 5831400/02 DE...
  • Seite 54 6 Montage und Inbetriebnahme 2. Mitgelieferte Kabelverschraubung auseinanderschrauben und Staub- schutzscheibe entfernen. Abbildung 30: Staubschutzscheibe entfernen 3. Anschlusskabel in ausreichender Länge durch Kabelverschraubung und Übergangsstück führen und Kabelverschraubung anziehen. Abbildung 31: Kabelverschraubung Sehen Sie dazu auch 2 Kabelverschraubungen/NPT-Übergangsstücke verschließen [► 76] 5831400/02 DE...

  • Seite 55: Offshore-Kabelverschraubung (Edelstahl)

    6 Montage und Inbetriebnahme 6.4.4.3 Offshore-Kabelverschraubung (Edelstahl) 1. Verschlussschraube am Übergangsstück entfernen. Abbildung 32: Verschlussschraube entfernen 2. Mitgelieferte Kabelverschraubung auseinanderschrauben und Staub- schutzscheibe entfernen. Abbildung 33: Staubschutzscheibe entfernen 5831400/02 DE...

  • Seite 56: Emv-Doppelkabelverschraubung (Zubehör)

    6 Montage und Inbetriebnahme 3. Anschlusskabel in ausreichender Länge durch Kabelverschraubung und Übergangsstück führen und Kabelverschraubung anziehen. Abbildung 34: Kabelverschraubung Sehen Sie dazu auch 2 Kabelverschraubungen/NPT-Übergangsstücke verschließen [► 76] 6.4.4.4 EMV-Doppelkabelverschraubung (Zubehör) Verwenden Sie für die Verdrahtung von Modbus geschirmten Leitungen und legen Sie den Schirm beidseitig auf (gleiches Schirmpotential für alle Teil- nehmer).
  • Seite 57 6 Montage und Inbetriebnahme Bereiten Sie vor dem Einführen in die Kabelverschraubung die Kabel vor: 1. Kabel auf einer Länge von mindestens 15 mm abmanteln. 2. Geflecht am unteren Ende mit Isolierband schützen. Abbildung 35: Kabel abmanteln und isolieren Die Kabelverschraubung kann nun angebracht werden, dazu: 1.
  • Seite 58 6 Montage und Inbetriebnahme 3. Diese Position oberhalb auf dem Kabelmantel markieren. Abbildung 37: Kabel markieren 4. Kabel ab der Markierung um 10 mm zurückziehen. Abbildung 38: Kabel zurückziehen 5. Kabelverschraubung am Gerätegehäuse befestigen (SW 30). 6. Druckschraube der Kabelverschraubung (SW 30) mit ca. 15 Nm festzie- hen.
  • Seite 59 6 Montage und Inbetriebnahme Unitronic Robust C (TP) 3 x 2 x 0,5 der Firma Lapp ▪ Geschirmt, 3 x twisted pair (TP); 0,5 mm – 1 TP für 24 VDC verwenden – 1 TP für Modbus A und B verwenden – 1 TP für Modbus_Common_GND verwendet ▪ Außendurchmesser 8,7 mm Sehen Sie dazu auch 2 Kabelverschraubungen/NPT-Übergangsstücke verschließen [► 76] 6.4.4.5 1/2"-14NPT-Übergangsstück...
  • Seite 60 6 Montage und Inbetriebnahme 6.4.4.6 3/4"-14NPT-Übergangsstück 1. Verschlusskappe entfernen. Abbildung 40: Verschlusskappe entfernen 2. Übergangsstück mit Gabelschlüssel halten. Abbildung 41: Übergangsstück halten 3. Kabelschlauch oder Kabelrohr mit 3/4“-14NPT-Außengewinde in das Übergangsstück fachgerecht und dicht einschrauben. Kabel in ausrei- chender Länge durchführen. Sehen Sie dazu auch 5831400/02 DE...

  • Seite 61: Schutzleiter Anschließen

    6 Montage und Inbetriebnahme 2 Kabelverschraubungen/NPT-Übergangsstücke verschließen [► 76] 6.4.5 Schutzleiter anschließen GEFAHR Elektrischer Schlag Lebensgefahr durch fehlende Schutzleiterverbindung. ► Schutzleiterverbindung immer vor Anschluss potentiell gefährlicher Stromkreise herstellen. 6.4.5.1 Anschluss Schutzleiter für Öltemperaturanzeiger ohne Stecker und ohne Schnittstelle Dieser Abschnitt gilt nur für die einfache Standardausführung MT-ST160SK ohne Option RM und ohne Schnittstelle (nicht für Typ TT oder Typ TTM).

  • Seite 62: Anschluss Schutzleiter Für Geräte Mit Stecker (Compact Rm)

    6 Montage und Inbetriebnahme 6.4.5.2 Anschluss Schutzleiter für andere Geräteausführungen ohne Stecker Dieser Abschnitt gilt für alle Öltemperaturanzeiger mit Schnittstelle (Typ TT und Typ TTM) und ohne Steckeranschluss (ohne Option RM). Und dieser Abschnitt gilt für alle Wicklungstemperaturanzeiger ohne Ste- ckeranschluss (ohne Option RM), unabhängig, ob mit oder ohne Schnittstel- Um das Zeigerthermometer mit dem Schutzleiter zu verbinden, gehen Sie wie folgt vor:...
  • Seite 63 6 Montage und Inbetriebnahme Bei der Ausführung des Zeigerthermometers mit Stecker ist die Schutzleiter- verbindung wie folgt herzustellen: ► Zeigerthermometer mittels Schutzleiterkabel über den am Gehäuse an- gebrachten PE-Anschlussbolzen mit dem Erdungspunkt des Transfor- mators verbinden. Den elektrischen Kontakt der Schutzleiterverbindung überprüfen.

  • Seite 64: Schnittstellen Anschließen (Optional)

    6 Montage und Inbetriebnahme 6.4.6 Schnittstellen anschließen (optional) ACHTUNG Schäden am Gerät! Eine falsche Prüfspannung an den Klemmen für Analogausgang 4…20 mA (Typen TT, TTM) sowie an den Klemmen für Modbus und Versorgung (Typ TTM) kann zu Schäden am Gerät führen. ►...

  • Seite 65: Anschluss Passiver Analogausgang 4...20 Ma (Typ Tt)

    6 Montage und Inbetriebnahme 3. Für flexible Leiter Aderendhülsen verwenden (mit Kragen max. 0,75 mm²). Abbildung 45: Kabelvorbereitung Schnittstellen Für die verwendeten Push-in Klemmen benötigen Sie ein Be- tätigungswerkzeug, wenn Adern wieder gelöst werden müs- sen. Für den Anschluss der Adern ist ein Betätigungswerkzeug nicht zwingend erforderlich.

  • Seite 66: Anschluss Aktiver Analogausgang 4...20 Ma (Typ Ttm)

    6 Montage und Inbetriebnahme 3. Weißen Betätiger loslassen. Abbildung 46: Analogausgang anschließen 4. Ein Auswertegerät mit treibendem Eingang (18...30 VDC) oder gegebe- nenfalls ein zusätzliches Netzteil (24 VDC) anschließen. 6.4.6.2 Anschluss aktiver Analogausgang 4…20 mA (Typ TTM) Das Zeigerthermometer ist mit einem aktiven Analogausgang ausgestattet, der den Temperaturwert als ein elektrisches Signal 4…20 mA ausgibt.
  • Seite 67 6 Montage und Inbetriebnahme 3. Betätiger loslassen. Abbildung 47: Versorgungsspannung anschließen Anschluss Analogausgang 4...20 mA gemäß Anschlussschaltbild 1. In der gleichen Art und Weise die Adern für den Analogausgang an die Klemmen „4…20 mA (+/–)“ anschließen und dabei die Adern bis zum An- schlag in die Öffnung einführen. Abbildung 48: Analogausgang anschließen 2.

  • Seite 68: Anschluss Modbus Rtu (Typ Ttm)

    6 Montage und Inbetriebnahme 6.4.6.3 Anschluss Modbus RTU (Typ TTM) Das Zeigerthermometer ist mit einer Modbus-RTU (RS-485) Schnittstelle ausgestattet, die den Temperaturwert digital übermittelt. Die Schnittstelle ist in Halb-Duplex ausgeführt. Anschluss Spannungsversorgung 24 V DC gemäß Anschlussschaltbild 1. Weißen Betätiger mit Betätigungswerkzeug (Breite 2,5 mm) eindrücken. 2.

  • Seite 69: Mikroschalter Anschließen

    6 Montage und Inbetriebnahme Anschluss Modbus RTU gemäß Anschlussschaltbild ► In der gleichen Art und Weise die Adern für Modbus RTU an den Klem- men „A“, „COM“ und „B“ anschließen und dabei die Adern bis zum An- schlag in die Öffnung einführen. Abbildung 50: Modbus anschließen Die Platine bietet über die zweite Klemmleiste die Möglichkeit, die RS-485 Verbindung zum nächsten Teilnehmer durchzu-...

  • Seite 70: Elektrischer Schlag

    6 Montage und Inbetriebnahme WARNUNG Elektrischer Schlag Falls sich eine Ader aus einer Klemme lösen sollte, muss ver- hindert werden, dass berührgefährliche Spannung und Klein- spannung zusammenkommen. ► Aderbündel mit berührgefährlicher Spannung mit einem Kabelbinder versehen. ► Aderbündel mit Kleinspannung ebenfalls mit Kabelbinder versehen. 6.4.7.1 Anschluss Mikroschalter bei Öltemperaturanzeiger ohne Stecker und ohne Schnittstelle Dieser Abschnitt gilt nur für die einfache Standardausführung MT-ST160SK...
  • Seite 71 6 Montage und Inbetriebnahme Und dieser Abschnitt gilt für alle Wicklungstemperaturanzeiger ohne Ste- ckeranschluss (ohne Option RM), unabhängig, ob mit oder ohne Schnittstel- Beengte Platzverhältnisse im Gerat können den Anschluss er- schweren. Die Datenleitungen vor den Mikroschaltern an- schließen. Leitungen für die Mikroschalter durch die linke Ka- belverschraubung führen.

  • Seite 72: Anschluss Mikroschalter Über M-Stecker (Compact Rm)

    6 Montage und Inbetriebnahme 3. Betätigungswerkzeug entfernen. Abbildung 52: Anschluss Mikroschalterplatine 1 Anschlussschaltbild 2 Klemmleiste 6.4.7.3 Anschluss Mikroschalter über M-Stecker (Compact RM) Bei Geräten mit Steckeranschluss dürfen entweder nur Strom- kreise mit Kleinspannung oder nur Stromkreise mit Nieder- spannung über den Gerätestecker realisiert werden. Um den M-Stecker anzuschließen, gehen Sie wie folgt vor: ACHTUNG!  Schäden an Kabeln und Leitungen! Beim Montieren des M-...
  • Seite 73 6 Montage und Inbetriebnahme auf Gerätestecker schieben, Kabel festhalten und Gewindeverschluss im Uhrzeigersinn bis zum Anschlag drehen. Das Kabel darf sich hierbei nicht mitdrehen. Abbildung 53: M-Stecker anschließen ACHTUNG!  Unterbrechung der Steckerverbindung! Beim unzureichender Verlegung und Fixierung des Anschlusskabels kann der Steckverbinder aus dem Gehäusestecker gerissen werden.

  • Seite 74: Anschluss Mikroschalter Über Ansi-Stecker (Compact Rm)

    6 Montage und Inbetriebnahme 3. Adern am freien Ende der Anschlussleitung laut mitgeliefertem Anschluss- plan im Schaltschrank anschließen. Abbildung 54: Anschlussbelegung mit Sicht auf eingebauten M-Stecker 1 Kodierkontur A schwarz B rot C blau D orange E gelb F braun G rot/schwarz H blau/schwarz I orange/schwarz J gelb/schwarz...
  • Seite 75 6 Montage und Inbetriebnahme der auf Gerätestecker schieben, Kabel festhalten und Gewindeverschluss im Uhrzeigersinn bis zum Anschlag drehen. Das Kabel darf sich hierbei nicht mitdrehen. Abbildung 55: ANSI-Stecker anschließen ACHTUNG!  Unterbrechung der Steckerverbindung! Beim unzureichender Verlegung und Fixierung des Anschlusskabels kann der Steckverbinder aus dem Gehäusestecker gerissen werden.

  • Seite 76: Kabelverschraubungen/Npt-Übergangsstücke Verschließen

    6 Montage und Inbetriebnahme 3. Adern am freien Ende der Anschlussleitung laut mitgeliefertem Anschluss- plan im Schaltschrank anschließen. Abbildung 56: Anschlussbelegung mit Sicht auf den eingebauten ANSI-Stecker 1 schwarz 2 rot 3 blau 4 orange 5 gelb 6 braun 7 rot/schwarz 8 blau/schwarz 9 orange/schwarz 6.4.8 Kabelverschraubungen/NPT-Übergangsstücke verschließen...

  • Seite 77: Mikroschalter Prüfen

    6 Montage und Inbetriebnahme 6.5 Mikroschalter prüfen ACHTUNG Schäden am Gerät! Wenn Sie die Mikroschalter an den farbigen Anzeigespitzen verschieben, können diese verbiegen oder abbrechen. ► Mikroschalter nur an den Haltebrücken der Anzeigespitzen verschieben. ACHTUNG Schäden am Gerät! Wenn Sie den Zeiger gegen den Uhrzeigersinn drehen, kann das Gerät be- schädigt werden.
  • Seite 78 6 Montage und Inbetriebnahme 2. Den Zeiger wieder langsam in seine Ausgangsposition zurückführen. Abbildung 58: Mikroschalter zurückführen ð Eine Rückholfeder zieht den Zeiger wieder in seine exakte Ausgangsposi- tion zurück. 5831400/02 DE...

  • Seite 79: Mikroschalter Links Vom Zeiger

    6 Montage und Inbetriebnahme 6.5.2 Mikroschalter links vom Zeiger Wenn sich der Mikroschalter links vom Zeiger befindet, gehen Sie wie folgt vor: 1. Mikroschalter einzeln und nacheinander im Uhrzeigersinn am Zeiger vor- beischieben und Funktion prüfen. Dazu ggfs. einen Durchgangsprüfer an der Klemmleiste anschließen.

  • Seite 80: Temperaturgradienten Einstellen (Wicklungstemperatur)

    6 Montage und Inbetriebnahme 6.6 Temperaturgradienten einstellen (Wicklungstemperatur) Da sich der Temperatursensor nicht direkt in der Wicklung, sondern in einer Thermometertasche befindet, muss der Temperatursprung zwischen Wick- lung und Isolierflüssigkeit berücksichtigt werden. Der Temperatursprung bei Nennlast heißt Temperaturgradient. Dieser wird vom Transformatorenher- steller angegeben.

  • Seite 81: Gradienteneinstellung Über Heizstrom (W)

    6 Montage und Inbetriebnahme 6.6.1 Gradienteneinstellung über Heizstrom (W) Bei den Gerätevarianten MT-ST160W und MT-ST160W/RM stellen Sie den Temperaturgradienten durch Anpassung des Heizstromes ein. Den Heizstrom messen Sie indirekt über den Spannungsabfall an dem inter- nen 0,1 Ω-Widerstand. Durch die Beziehung I = U/R ergibt sich mit R = 0,1 Ω, dass der Heizstrom I der gemessenen Spannung V geteilt durch den Widerstandswert 0,1 Ω...
  • Seite 82 6 Montage und Inbetriebnahme Einstellkurve für den Heizstrom Der einzustellende Heizstrom ergibt sich in Abhängigkeit von dem geforder- ten Temperaturgradienten gr aus der folgenden Einstellkurve: Abbildung 61: Einstellkurve gr Temperaturgradient Heizstrom Beispiel: Abgelesene Temperatur: 30°C Geforderter Temperaturgradient: 20 K Geforderte Anzeigetemperatur: 30°C + 20 K = 50 °C Nominaler Wandlersekundärstrom: 2,0 A Heizstrom aus Einstellkurve: 1,05 A 5831400/02 DE...
  • Seite 83 6 Montage und Inbetriebnahme Temperaturgradienten einstellen ü Sicherstellen, dass die Temperatur am Temperaturfühler während der Einstellung konstant bleibt. ü Abdeckblende öffnen. 1. Aktuell angezeigte Temperatur notieren (z. B. 30°C). 2. Eine konstante Stromquelle an den Klemmen 3 und 6 anschließen. Abbildung 62: Stromquelle Anschluss 3.
  • Seite 84 6 Montage und Inbetriebnahme 3. Mit der Einstellschraube des Potentiometers so lange justieren, bis der Zahlenwert der gemessenen Spannung mit dem Sollwert des Heizstro- mes (im Beispiel 1,05 A) übereinstimmt. Durch Drehen der Einstellschrau- be nach rechts steigt der Heizstrom, durch Drehen nach links fällt er. Abbildung 63: Einstellung Potentiometer 4.

  • Seite 85: Gradienteneinstellung Über Widerstandswert (Wr)

    6 Montage und Inbetriebnahme 6.6.2 Gradienteneinstellung über Widerstandswert (WR) Bei den Gerätevarianten MT-ST160WR und MT-ST160WR/RM stellen Sie den Temperaturgradienten durch Anpassung des Widerstandswertes ein. Den Widerstand des Heizkreises messen Sie direkt an den Klemmen mit einem Ohmmeter. Diesen Widerstand können Sie durch Einstellung des Potentiometers P anpassen.
  • Seite 86 6 Montage und Inbetriebnahme Einstellkurve Der einzustellende Widerstandswert ist abhängig von dem nominalen Wand- lersekundärstrom und dem Temperaturgradienten des Transformators und ergibt sich aus den folgenden Einstellkurven: Abbildung 65: Einstellkurve Widerstand gr Temperaturgradient R Widerstand des Heizkreises Nominaler Wandlersekundärstrom Beispiel: Nominaler Wandlersekundärstrom: 1,9 A Geforderter Gradient: 26 K Widerstandswert aus Einstellkurve: 6,2 Ω...
  • Seite 87 6 Montage und Inbetriebnahme 2. Brücke an den Klemmen 4 und 5 entfernen. Abbildung 66: Brücke lösen 3. Ein Ohmmeter an den Klemmen 3 und 6 anschließen. Abbildung 67: CT Anschluss 5831400/02 DE...
  • Seite 88 6 Montage und Inbetriebnahme 4. Den erforderlichen Widerstandswert mit der Einstellschraube des Poten- tiometers einstellen. Durch Drehen der Einstellschraube nach rechts steigt der Widerstandswert, durch Drehen nach links fällt er. Abbildung 68: Einstellschraube Potentiometer 5. Messgerät entfernen. 6. Brücke wieder in Klemmen 4 und 5 stecken und Klemmschrauben anzie- hen.

  • Seite 89: Stromwandler Anschließen (Wicklungstemperatur)

    6 Montage und Inbetriebnahme 2. Wenn eine konstante Temperatur nicht sichergestellt werden kann, emp- fehlen wir, den Temperaturfühler aus der Thermometertasche zu entneh- men und in ein Thermometer-Kalibrierbad zu stecken. Kalibrierbad z. B. auf eine Temperatur von 40 °C einstellen. 3. Eine Stromquelle an den Klemmen 3 und 6 des Thermometers anschlie- ßen.
  • Seite 90 6 Montage und Inbetriebnahme ACHTUNG Schäden am Gerät durch Überlastung! Bei einem nominalen Wandlersekundärstrom ungleich 2 A müssen Sie zu- sätzlich ein Universal-Vorschaltgerät (z. B. MESSKO® MultiBallast-TX) ver- wenden. ► Universal-Vorschaltgerät gemäß zugehöriger Betriebsanleitung an- schließen. ► Gerät darf mit einer Überlast bis zu 3 A Eingangsstrom maximal 0,5 Stunden betrieben werden (gemäß...

  • Seite 91: Modbus Konfigurieren (Typ Ttm)

    6 Montage und Inbetriebnahme 6.8 Modbus konfigurieren (Typ TTM) Sie können die Einstellungen der Modbus Konfiguration ändern, wenn die Werkseinstellungen für Ihre Anwendung nicht geeignet sind. Sie benötigen dazu ein Konfigurations-Tool (z. B. das auf dem Markt verfügbare ASE2000). 1. Gerät einzeln an den RS485 BUS anschließen. 2.

  • Seite 92: Abdeckblende Schließen

    6 Montage und Inbetriebnahme Die doppelte Vergabe von Netzwerkadressen führt zu Fehl- funktionen. Parität Für die Datenübertragung ist die Parität wie folgt festgelegt: Parität Auslieferungszustand (Werkseinstellung) gerade Optional ungerade / keine Stellen Sie sicher, dass in Ihrem SCADA-System die gleichen Modbus-Ein- stellungen vorgenommen werden.

  • Seite 93: Bajonettverschlussring Aufsetzen

    6 Montage und Inbetriebnahme 6.10 Bajonettverschlussring aufsetzen ü Sicherstellen, dass der Schleppzeiger rechts vom Zeiger positioniert ist. Abbildung 71: Stellung des Schleppzeigers ► Den Bajonettverschlussring einschließlich Sichtscheibe wieder auf das Zeigerthermometer aufsetzen, fest andrücken und um 30...40° im Uhrzei- gersinn drehen, damit die Sichtscheibe rundherum fest in die Gummidich- tung gepresst wird.

  • Seite 94: Bedienung

    7 Bedienung 7.1 Schleppzeiger zurücksetzen Der Schleppzeiger wird vom Zeiger bei steigenden Temperaturmesswerten mitgeschoben und kennzeichnet dessen Maximalwert. Sie können den Schleppzeiger wie folgt zurücksetzen: ► Schleppzeiger von Hand mittels Schleppzeigerrückstellung bis zur Positi- on des Thermometerzeigers zurückdrehen. ð Der Schleppzeiger und der Zeiger sind übereinander gelagert. Abbildung 73: Schleppzeiger zurücksetzen 5831400/02 DE...

  • Seite 95: Wartung, Inspektion Und Pflege

    2. Sicherstellen, dass die Belüftung frei von Schmutz und Ablagerungen ist. 3. Den äußeren Zustand des Geräts auf Beschädigungen prüfen. Bei Fragen oder Auffälligkeiten kontaktieren Sie den Technischen Service: Maschinenfabrik Reinhausen GmbH MR Service & Complaint Falkensteinstrasse 8 93059 Regensburg Germany E-Mail: service@reinhausen.com...

  • Seite 96: Störungsbeseitigung

    9 Störungsbeseitigung Dieses Kapitel beschreibt die Beseitigung von Betriebsstörungen. Sollte es bei einer Störung keine auffindbare Lösung geben, kontaktieren Sie den Hersteller: Maschinenfabrik Reinhausen GmbH MR Service & Complaint Falkensteinstrasse 8 93059 Regensburg Germany E-Mail: service@reinhausen.com E-Mail: complaint@reinhausen.com Halten Sie bitte folgende Daten bereit: ▪...

  • Seite 97: Generelle Störungen (Typ Tt)

    9 Störungsbeseitigung Plausibilität der Messwerte prüfen Wenn das Gerät zwar arbeitet, aber keine plausiblen Werte meldet, überprü- fen, dokumentieren und vergleichen Sie Folgendes: ▪ Messwert über Analogausgang 4…20 mA ▪ Messwert über Schnittstelle Modbus RTU ▪ Messwert der Zeiger auf der Skala ▪...

  • Seite 98: Generelle Störungen (Typ Ttm)

    9 Störungsbeseitigung 9.2 Generelle Störungen (Typ TTM) Sie verwenden ein Gerät mit Modbus und aktivem Analogausgang 4… 20 mA. Ausprägung/De- Ursache Abhilfe tail Keine Funktion Versorgung fehlt ▪ Verkabelung überprüfen (4…20 mA) ▪ Versorgung überprüfen (18…30 VDC) Keine Funktion (Modbus) ▪ 4…20 mA-Gegenstelle überprüfen (Multimeter ein- schleifen) ▪...

  • Seite 99: Störungen Modbus-Kommunikation (Typ Ttm)

    9 Störungsbeseitigung Ausprägung/De- Ursache Abhilfe tail Gegenstelle misst ▪ Ein Teil des Stroms läuft ▪ Multimeter einschleifen und einen zu geringen über einen parallelen Pfad messen 20 mA-Schleifen- ▪ Bürde zu hoch ▪ Verkabelung überprüfen strom ▪ Versorgungsspannung zu ▪ Gegenstelle überprüfen niedrig (Bürde) ▪...

  • Seite 100: Eigendiagnose/Datenpunkt Gerätestatus (Typ Ttm)

    9 Störungsbeseitigung Ausprägung/De- Ursache Abhilfe tail Keine Kommunika- ▪ Modbus-Adresse mehrfach ▪ Parameter überprüfen (Ge- tion möglich (spo- vergeben rät und Master) radisch) ▪ Parameter ggf. ändern, sie- he Kapitel Modbus RTU [►Abschnitt 11.4, Seite 108] Konfiguration ▪ Gerät defekt Tabelle 12: Störung Modbus-Kommunikation 9.5 Eigendiagnose/Datenpunkt GERÄTESTATUS (Typ TTM) Das Gerät überprüft zyklisch seine eigene Funktionalität (Eigendiagnose).
  • Seite 101 9 Störungsbeseitigung Status-Bit-Wert/Aus- Ursache Abhilfe prägung/Detail 4: Zeiger außerhalb ▪ Gerät defekt ▪ Maschinenfabrik Reinhausen des Messbereichs: GmbH kontaktieren. ▪ extrem tiefe Öl-Tem- Zeigerwinkel ist um 20 peraturen ▪ Tatsächlich extrem niedrige Winkelgrade kleiner oder hohe Öltemperaturen/ ▪ extrem hohe Öl-Tem- als der minimale Win- CT-Ströme/Gradienten? Ver- peratur...

  • Seite 102: Entsorgung

    10 Entsorgung Beachten Sie die nationalen Entsorgungsvorschriften im jeweiligen Verwen- derland. 10.1 SVHC-Information gemäß REACH-Verordnung Dieses Produkt entspricht den Bestimmungen der europäischen Verordnung 1907/2006/EG vom 18. Dezember 2006 zur Registrierung, Bewertung, Zu- lassung und Beschränkung chemischer Stoffe (REACH). Die folgenden Bestandteile des Produkts enthalten > 0,1 % [w/w] des SVHC- Stoffes Blei (CAS-Nr.

  • Seite 103: Technische Daten

    11 Technische Daten 11.1 Umgebungsbedingungen Zulässige Umgebungsbedingungen Einsatzort Innenraum und Freiluft, tropenfest Betriebstemperatur -40…+80 °C Lagertemperatur -50…+80 °C Umgebungslufttemperatur -50…+80 °C Relative Feuchte Beschlagfrei bis 80 % Aufstellhöhe 2.000 m über NN Schutzart IP 55 nach IEC 60529 Schutzklasse Überspannungskategorie Verschmutzungsgrad 2 (innerhalb des Geräts) Erweiterte Bereiche auf Anfrage.
  • Seite 104 11 Technische Daten Abmessungen und Gewicht Gehäuse Compact Ø 173 mm [Ø 6.81"]; Tiefe 98 mm [3.86"] Gehäuse Compact RM Ø 173 mm [Ø6.81"]; Tiefe 71 mm [2.80"] Gewicht ca. 2,5 kg (bei 6 m Kapillarleitung) Passiver Analogausgang 4…20 mA (Typ TT) Speisespannung der passiven 18…30 VDC ungeregelt, max. 10 % Restwelligkeit, Stromschleife verpolungssicher Ausgangssignal 4…20 mA;...

  • Seite 105: Mikroschalter

    11 Technische Daten 11.3 Mikroschalter Technische Daten Mikroschalter Anzahl 1…6 einstellbare Mikroschalter Minimaler Schaltabstand 6 % des Messbereichs bei Standard- schalteranordnung; <1 K bei Engstellung Schalthysterese Ca. 5 K (bei sinkender Temperatur) Absicherung Leitungsschutzschalter 6 A, Typ C Nennisolationsspannung gem. 2.500 VAC/1 min; Klemmen gegen Erde IEC60076-22-1 1.000 V AC/1 min;...
  • Seite 106 11 Technische Daten Schaltvermögen nach IEC 60076-22-1 Ausführung Mikroschalter Schaltvermögen nach IEC 60076-22-1 Standardschalter 230 VAC Einschaltvermögen: 250 VA, cos φ > 0,5 Ausschaltvermögen: 60 VA, cos φ > 0,5 24… Einschaltvermögen: 130 W, L/ 220 VDC R < 40 ms Ausschaltvermögen: 25 W, L/ R < 40 ms Schalter mit vergoldeten 230 VAC Max. 6,9 VA, cos φ = 0,9 Kontakten 24… Max. 6,6 W, L/R < 25 ms 220 VDC Schalten höherer Lasten zerstört die Goldschicht.
  • Seite 107 11 Technische Daten grün gelb blau min. 6%* min. 6%* <1K * vom Messbereich Abbildung 75: Schalteranordnung 3+4 <1 K blau grün gelb <1K min. 12%* <1K * vom Messbereich Abbildung 76: Schalteranordnung 1+2 und 3+4 <1 K 5831400/02 DE...

  • Seite 108: Modbus Rtu

    11 Technische Daten 11.4 Modbus RTU Werkseinstellungen Geräteausführung Modbus-Adresse Baudrate Parität MESSKO® COPMACT (RM) 19200 EVEN Öltemperaturanzeiger MT-ST160SK/… MT-ST160SK/…/RM MESSKO® COPMACT (RM) 19200 EVEN Wicklungstemperaturanzeiger MT-ST160W(R)/… MT-ST160W(R)/…/RM Tabelle 14: Werkseinstellungen Modbus RTU Input-Register Funktionscode „04“ zum Lesen der Informationen. Validität des in den INPUT-Registeradressen 1...3 hinterlegten Messwerts: Über DISC-Registeradresse 4 (boolean) ist ersichtlich, ob der Messwert ungültig (0) oder gültig (1) ist.
  • Seite 109 11 Technische Daten Adresse Datentyp Bezeichnung UINT16 Firmware Version Minor UINT16 Firmware Version Patch Tabelle 15: Input-Register Bei FLOAT-Parametern wird das MSB (Most Significant Bit) in der niedrige- ren Adresse und das LSB (Least Significant Bit) in der höheren Adresse ab- gespeichert.
  • Seite 110 11 Technische Daten Adresse Datentyp Bezeichnung Einstellmöglichkeit 5…72 Reserviert 73…79 STRING Seriennummer 7-stellig, 1 Ziffer pro Register im ASCII-Format Tabelle 16: Holding-Register Auslieferungszustand/Standardeinstellung Es wird empfohlen, den Analogausgang 4...20 mA zu deaktivieren, wenn er nicht benötigt wird. Damit wird der Scheinfehler "4...20 mA-Ausgang de- fekt"...

  • Seite 111: Anhang

    12 Anhang 12.1 Abmessungen Zeigerthermometer Compact Abbildung 77: MESSKO® Compact 5831400/02 DE...

  • Seite 112: Abmessungen Zeigerthermometer Compact Rm

    12 Anhang 12.2 Abmessungen Zeigerthermometer Compact RM Abbildung 78: MESSKO® Compact RM 5831400/02 DE...

  • Seite 113: Temperaturfühler

    12 Anhang 12.3 Temperaturfühler Abbildung 79: Temperaturfühler 1 Standardvariante (Nr. 7) 2 Offshore-Variante (Nr. 6 VA) 3 Für Compact RM (Nr. 7 RM) 5831400/02 DE...

  • Seite 114: Trittschutz

    12 Anhang 12.4 Trittschutz Abbildung 80: Trittschutz (nur in Kombination mit Fühler Nr. 6 VA und Fühler Nr. 7) 5831400/02 DE...

  • Seite 115: Vibrationsdämpfungsplatte/Befestigungsplatte

    12 Anhang 12.5 Vibrationsdämpfungsplatte/Befestigungsplatte Abbildung 81: Maßzeichnung Vibrationsdämpfungsplatte und Befestigungsplatte 1 Vibrationsdämpfungsplatte (Com- 2 Befestigungsplatte (Compact RM) pact Standard) 5831400/02 DE...

  • Seite 116: Kabelverschraubung Abmessungen

    12 Anhang 12.6 Kabelverschraubung Abmessungen Standard-Kabelverschraubung M25x1,5 Messing, vernickelt Klemmbereich 9...20 mm Abbildung 82: Standard-Kabelverschraubung 1 Zwischenstutzen 2 Druckring 3 Universal-Dichtring, NBR 4 Druckring 5 Staubschutzscheibe 6 Druckschraube 5831400/02 DE...
  • Seite 117 12 Anhang WADI-Kabelverschraubung (wasserdicht; optional) Abbildung 83: WADI-Kabelverschraubung; Material: Messing vernickelt, Klemmbereich 13...20 mm Offshore-Kabelverschraubung (optional) Abbildung 84: Offshore-Kabelverschraubung; Material: Edelstahl (V4A), Klemmbereich 9...17 mm 5831400/02 DE...
  • Seite 118 12 Anhang NPT-Übergangsstücke (optional) Abbildung 85: NPT-Übergangsstücke 1/2"-NPT 3/4"-NPT 5831400/02 DE...
  • Seite 119 12 Anhang EMV-Doppelkabelverschraubung (optional) Abbildung 86: EMV-Doppelkabelverschraubung 5831400/02 DE...

  • Seite 120: Glossar
