MR MESSKO COMPACT Betriebsanleitung Seite 58

6 Montage und Inbetriebnahme
3. Diese Position oberhalb auf dem Kabelmantel markieren.

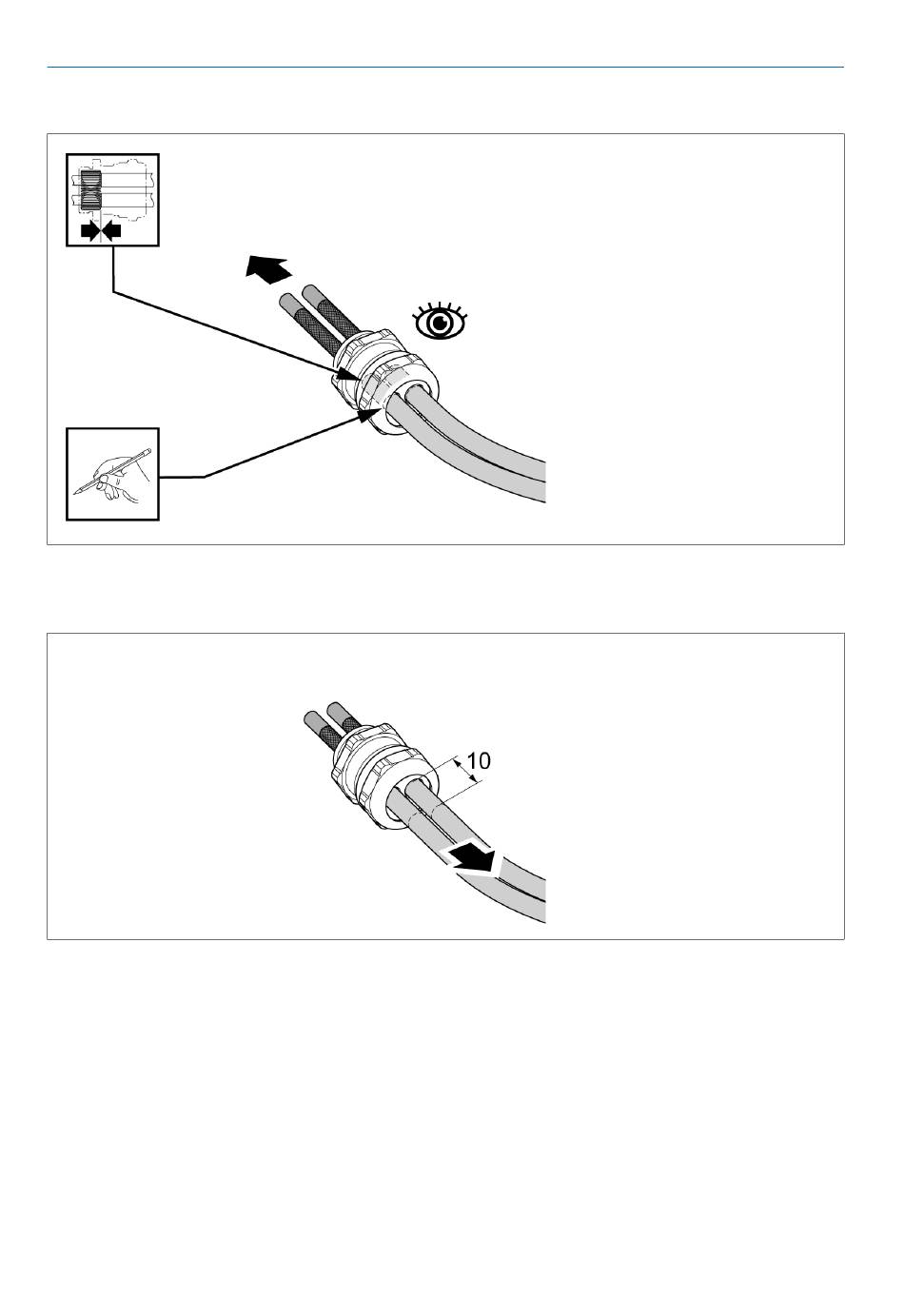

Abbildung 37: Kabel markieren
4. Kabel ab der Markierung um 10 mm zurückziehen.
Abbildung 38: Kabel zurückziehen
5. Kabelverschraubung am Gerätegehäuse befestigen (SW 30).
6. Druckschraube der Kabelverschraubung (SW 30) mit ca. 15 Nm festzie-
hen.
Beispiel für ein Kabel (für Wicklungstemperaturanzeiger bis 50 °C Umge-
bungstemperatur und für Öltemperaturanzeiger bis 65 °C Umgebungstem-
peratur geeignet):
58 5831400/02 DE
