4.3.2 Übersicht Compact RM
Entsprechend Ihrer Bestellung verfügt das Zeigerthermometer über einen
ANSI- oder M-Stecker, Kabelverschraubungen oder NPT-Übergangsstücke.

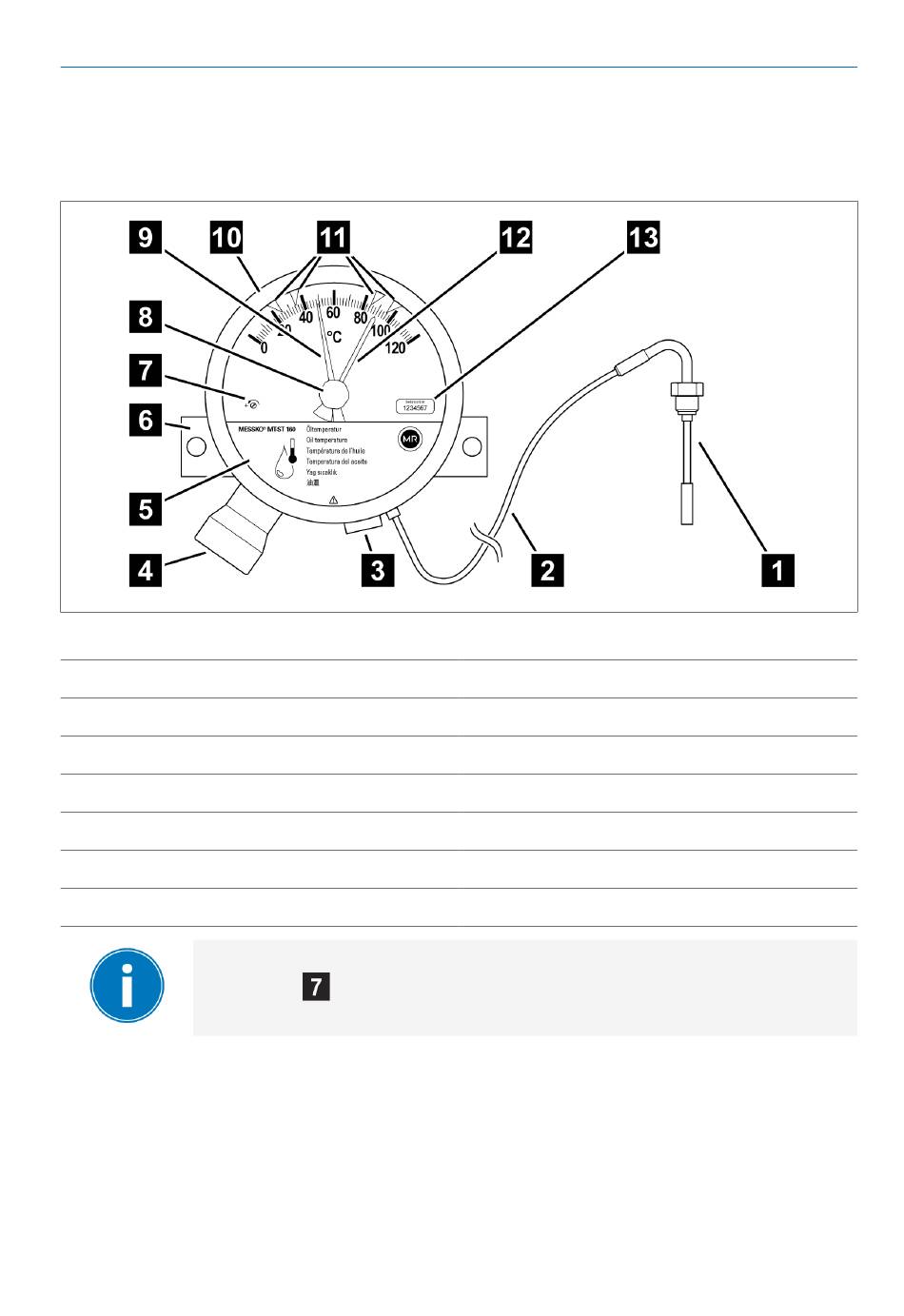

Abbildung 3: Zeigerthermometer
1 Temperaturfühler
3 Übergangsstück
5 Abdeckblende
7 Kalibrierschraube
9 Zeiger
11 Mikroschalter
13 Etikett mit Seriennummer
Das Zeigerthermometer ist werkseitig kalibriert. Kalibrier-
schraube
erlischt!
5831400/02 DE
2 Kapillarleitung
4 Anschlussstecker
6 Befestigungsplatte
8 Schleppzeigerrückstellknopf
10 Bajonettverschlussring
12 Schleppzeiger
nicht verstellen, da sonst die Garantie des Geräts
