6 Montage und Inbetriebnahme
WARNUNG

Elektrischer Schlag

Falls sich eine Ader aus einer Klemme lösen sollte, muss ver-
hindert werden, dass berührgefährliche Spannung und Klein-
spannung zusammenkommen.
► Aderbündel mit berührgefährlicher Spannung mit einem Kabelbinder
versehen.
► Aderbündel mit Kleinspannung ebenfalls mit Kabelbinder versehen.
6.4.7.1 Anschluss Mikroschalter bei Öltemperaturanzeiger ohne
Stecker und ohne Schnittstelle
Dieser Abschnitt gilt nur für die einfache Standardausführung MT-ST160SK
ohne Option RM und ohne Schnittstelle (nicht für Typ TT oder Typ TTM).
Um die Mikroschalter anzuschließen, gehen Sie wie folgt vor:
► Litzen an der Klemmleiste gemäß Anschlussschaltbild anschließen.

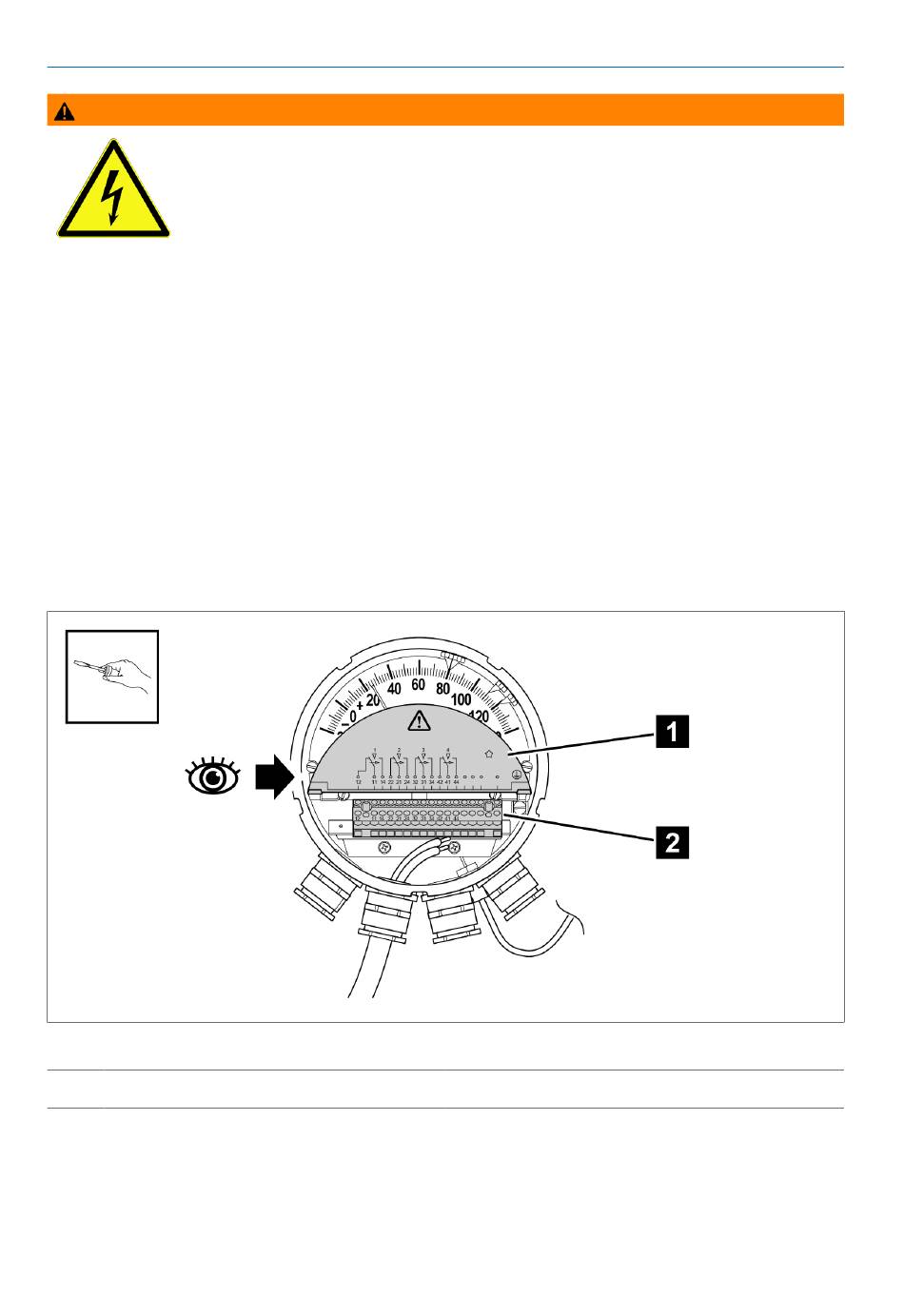

Abbildung 51: Mikroschalter anschließen
1 Anschlussschaltbild
6.4.7.2 Anschluss Mikroschalter bei anderen Geräteausführungen ohne
Stecker
Dieser Abschnitt gilt für alle Öltemperaturanzeiger mit Schnittstelle (Typ TT
und Typ TTM) und ohne Steckeranschluss (ohne Option RM).
70
2 Klemmleiste
