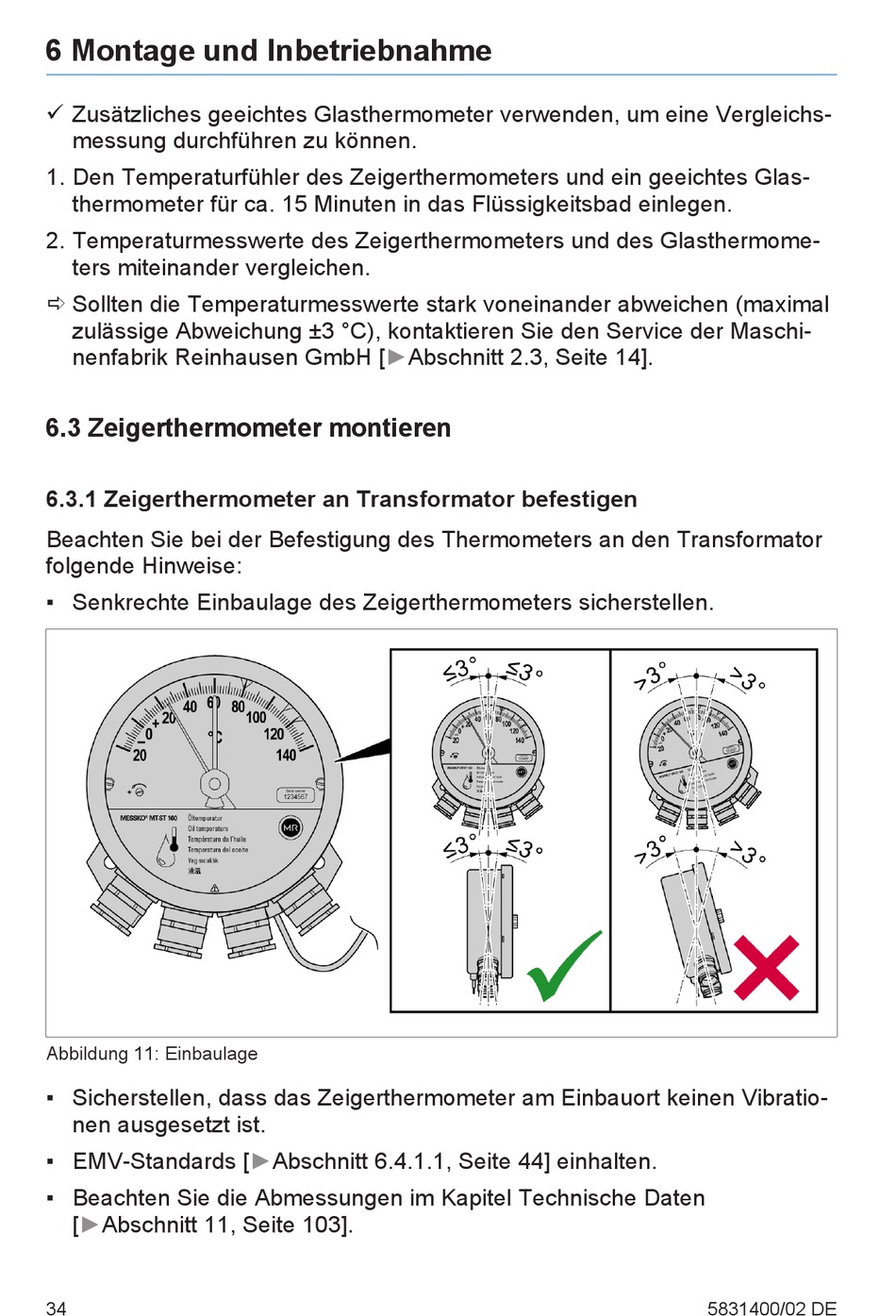

Zeigerthermometer Montieren; Zeigerthermometer An Transformator Befestigen - Mr Messko Compact Betriebsanleitung

6 Montage und Inbetriebnahme
ü Zusätzliches geeichtes Glasthermometer verwenden, um eine Vergleichs-
messung durchführen zu können.
1. Den Temperaturfühler des Zeigerthermometers und ein geeichtes Glas-
thermometer für ca. 15 Minuten in das Flüssigkeitsbad einlegen.
2. Temperaturmesswerte des Zeigerthermometers und des Glasthermome-
ters miteinander vergleichen.
ð Sollten die Temperaturmesswerte stark voneinander abweichen (maximal
zulässige Abweichung ±3 °C), kontaktieren Sie den Service der Maschi-
nenfabrik Reinhausen GmbH [►Abschnitt 2.3, Seite 14].

6.3 Zeigerthermometer montieren

6.3.1 Zeigerthermometer an Transformator befestigen

Beachten Sie bei der Befestigung des Thermometers an den Transformator
folgende Hinweise:
▪ Senkrechte Einbaulage des Zeigerthermometers sicherstellen.
Abbildung 11: Einbaulage
▪ Sicherstellen, dass das Zeigerthermometer am Einbauort keinen Vibratio-
nen ausgesetzt ist.
▪ EMV-Standards [►Abschnitt 6.4.1.1, Seite 44] einhalten.
▪ Beachten Sie die Abmessungen im Kapitel Technische Daten
[►Abschnitt 11, Seite 103].
34 5831400/02 DE
