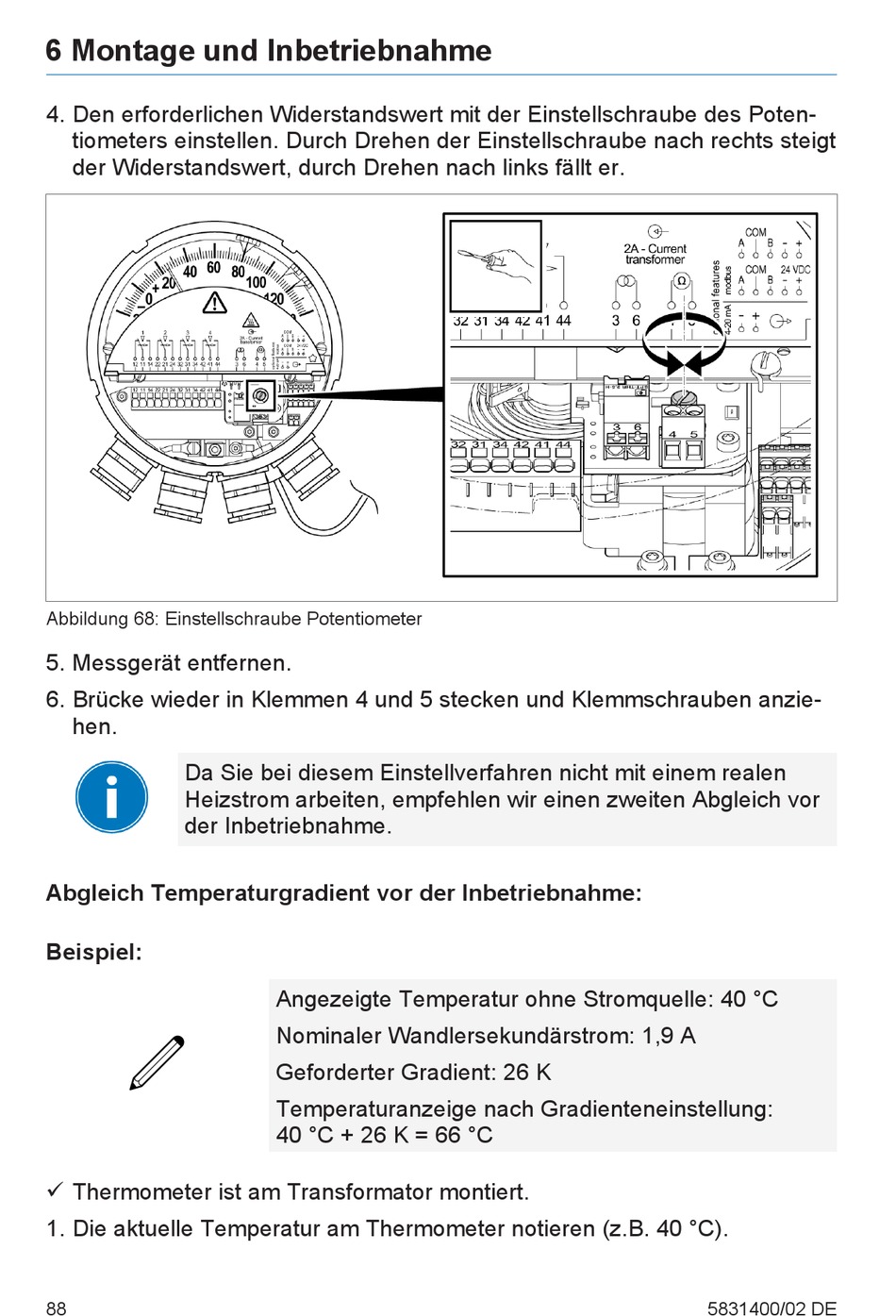

MR MESSKO COMPACT Betriebsanleitung Seite 88

6 Montage und Inbetriebnahme
4. Den erforderlichen Widerstandswert mit der Einstellschraube des Poten-
tiometers einstellen. Durch Drehen der Einstellschraube nach rechts steigt
der Widerstandswert, durch Drehen nach links fällt er.
Abbildung 68: Einstellschraube Potentiometer
5. Messgerät entfernen.
6. Brücke wieder in Klemmen 4 und 5 stecken und Klemmschrauben anzie-
hen.
Da Sie bei diesem Einstellverfahren nicht mit einem realen
Heizstrom arbeiten, empfehlen wir einen zweiten Abgleich vor
der Inbetriebnahme.
Abgleich Temperaturgradient vor der Inbetriebnahme:
Beispiel:
ü Thermometer ist am Transformator montiert.
1. Die aktuelle Temperatur am Thermometer notieren (z.B. 40 °C).
88
Angezeigte Temperatur ohne Stromquelle: 40 °C
Nominaler Wandlersekundärstrom: 1,9 A
Geforderter Gradient: 26 K
Temperaturanzeige nach Gradienteneinstellung:
40 °C + 26 K = 66 °C
