6 Montage und Inbetriebnahme
3. Betätigungswerkzeug entfernen.

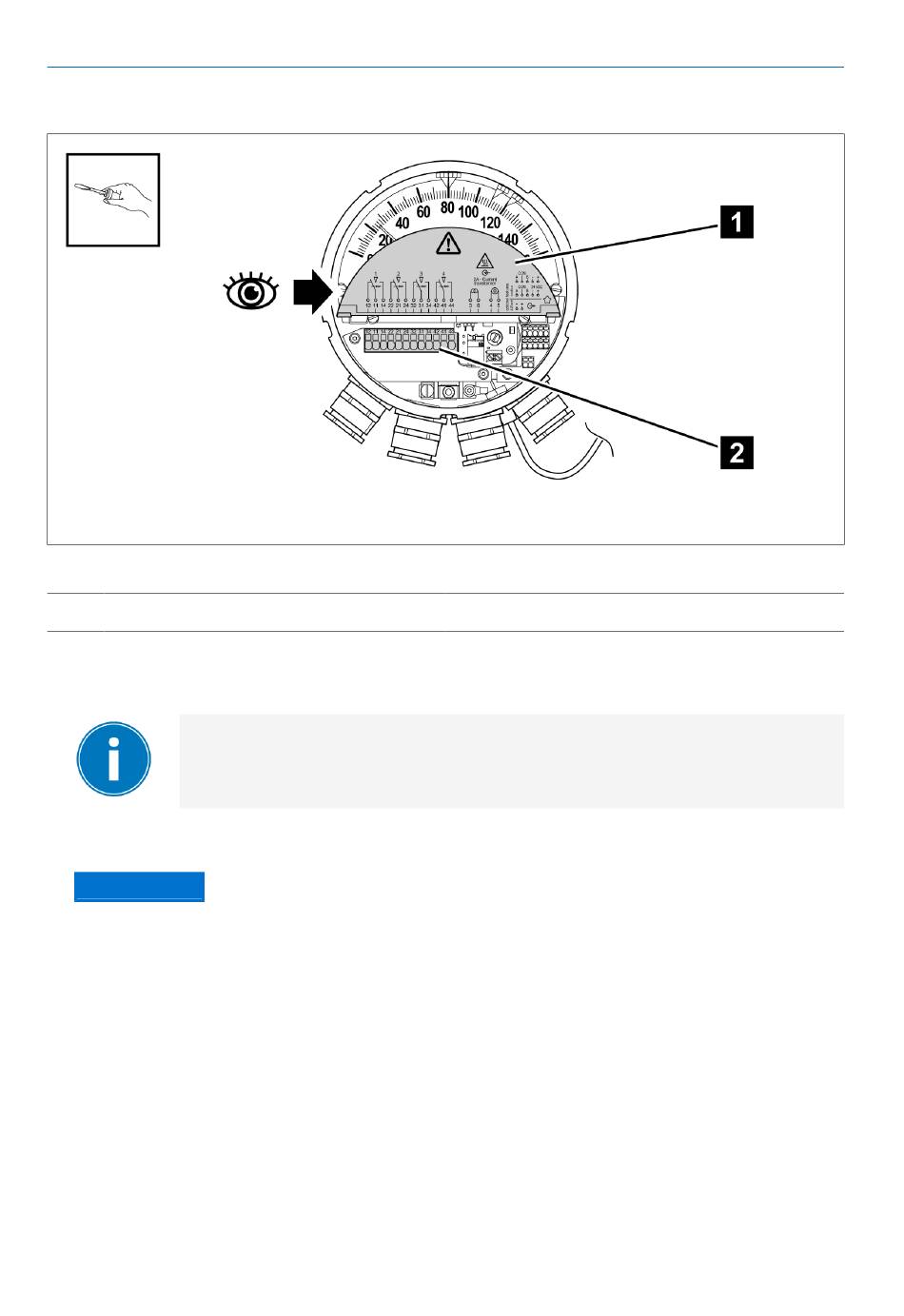

Abbildung 52: Anschluss Mikroschalterplatine
1 Anschlussschaltbild
6.4.7.3 Anschluss Mikroschalter über M-Stecker (Compact RM)
Bei Geräten mit Steckeranschluss dürfen entweder nur Strom-
kreise mit Kleinspannung oder nur Stromkreise mit Nieder-
spannung über den Gerätestecker realisiert werden.
Um den M-Stecker anzuschließen, gehen Sie wie folgt vor:
1. ACHTUNG! Schäden an Kabeln und Leitungen! Beim Montieren des M-
Steckverbinders auf den M-Stecker kann sich das Kabel verdrehen. Bei
einer Verdrehung kann es zu Leitungsbrüchen kommen. Steckverbinder
72
2 Klemmleiste
5831400/02 DE
