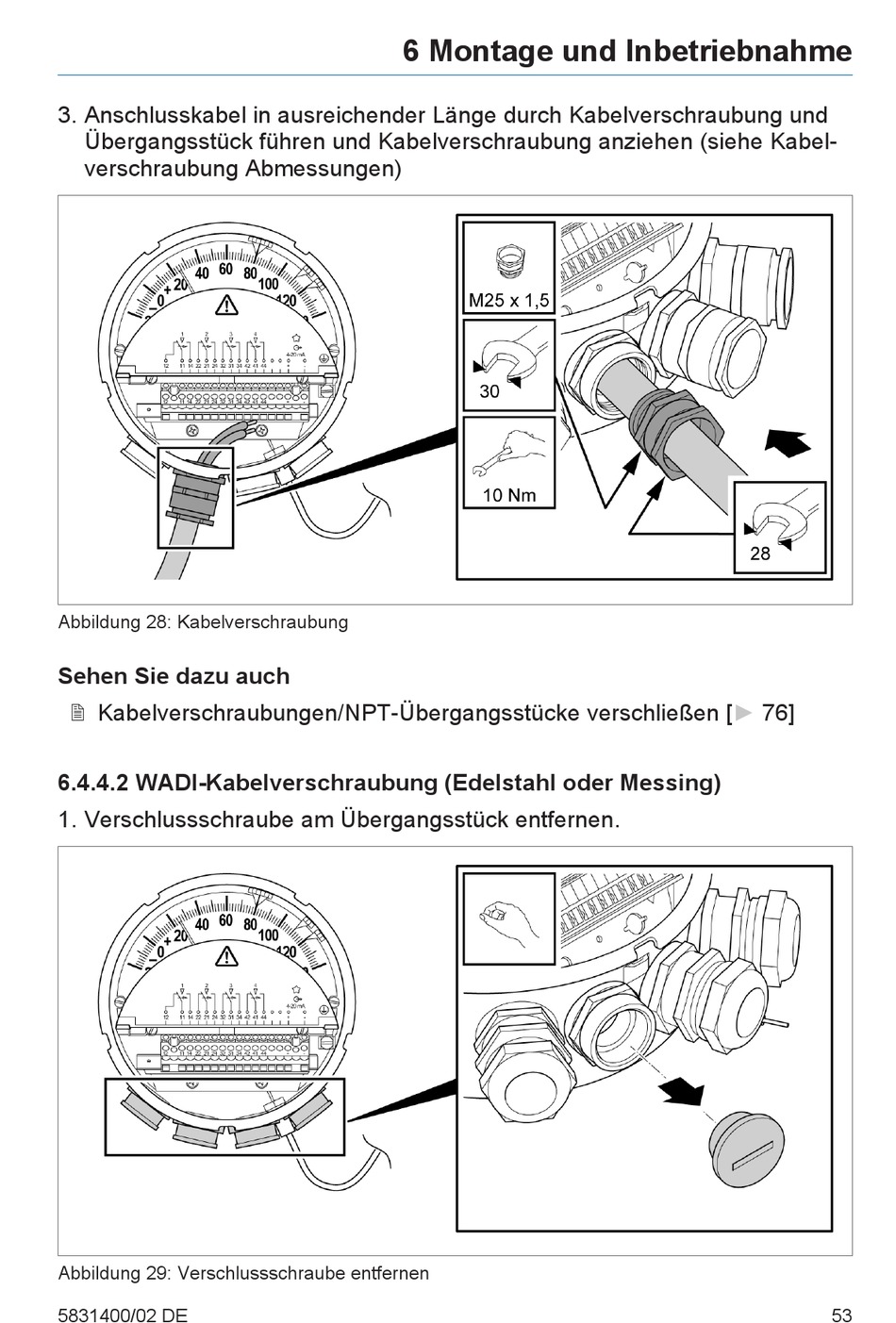

3. Anschlusskabel in ausreichender Länge durch Kabelverschraubung und
Übergangsstück führen und Kabelverschraubung anziehen (siehe Kabel-
verschraubung Abmessungen)
Abbildung 28: Kabelverschraubung
Sehen Sie dazu auch
2 Kabelverschraubungen/NPT-Übergangsstücke verschließen [► 76]

6.4.4.2 WADI-Kabelverschraubung (Edelstahl oder Messing)

1. Verschlussschraube am Übergangsstück entfernen.
Abbildung 29: Verschlussschraube entfernen
5831400/02 DE
6 Montage und Inbetriebnahme
53
