Temperaturgradienten einstellen
ü Sicherstellen, dass die Temperatur am Temperaturfühler während der
Einstellung konstant bleibt.
ü Abdeckblende öffnen.
1. Aktuell angezeigte Temperatur notieren (z. B. 30°C).
2. Eine konstante Stromquelle an den Klemmen 3 und 6 anschließen.

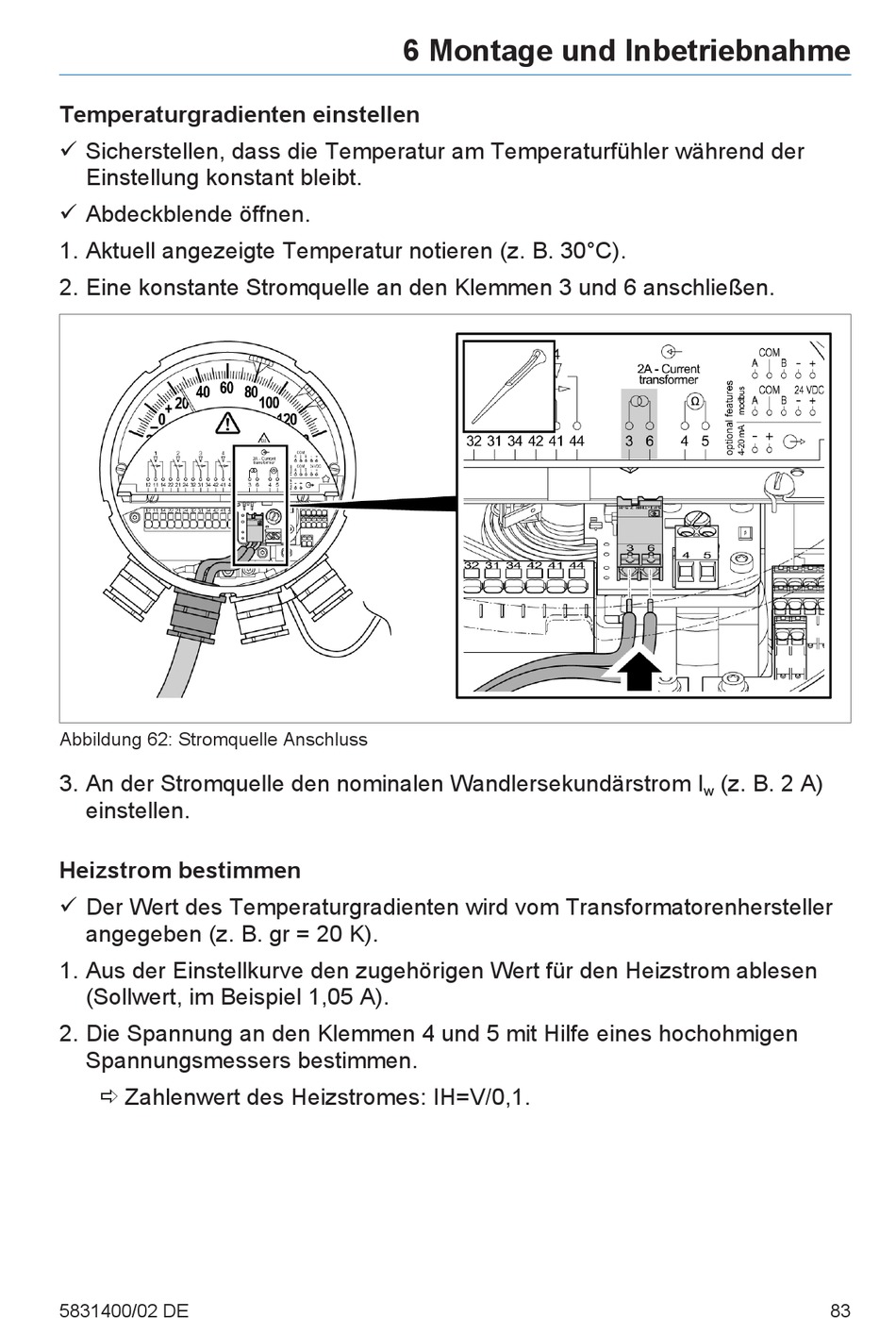

Abbildung 62: Stromquelle Anschluss
3. An der Stromquelle den nominalen Wandlersekundärstrom I
einstellen.
Heizstrom bestimmen
ü Der Wert des Temperaturgradienten wird vom Transformatorenhersteller
angegeben (z. B. gr = 20 K).
1. Aus der Einstellkurve den zugehörigen Wert für den Heizstrom ablesen
(Sollwert, im Beispiel 1,05 A).
2. Die Spannung an den Klemmen 4 und 5 mit Hilfe eines hochohmigen
Spannungsmessers bestimmen.
ð Zahlenwert des Heizstromes: IH=V/0,1.
5831400/02 DE
6 Montage und Inbetriebnahme
(z. B. 2 A)
