6.4.4 Kabelverschraubungen und Übergangsstücke
► ACHTUNG! Falls Kabelverschraubungen oder Übergangsstücke nicht
verwendet werden, diese mit geeigneten Dichtungen und metallischen
Verschlussschrauben verschließen, um die Schutzart IP55 und den
Flammschutz des Geräts sicherzustellen.
Verschlussschrauben aus Metall sind als Zubehör erhältlich:
▪ Verschlussschraub aus Messing: Material-Nr. MS960750
▪ Verschlussschraub aus Edelstahl: Material-Nr. 781711
Montage siehe Kabelverschraubungen/NPT-Übergangsstücke verschließen
[►Abschnitt 6.4.8, Seite 76].
Belegung der Kabelverschraubungen

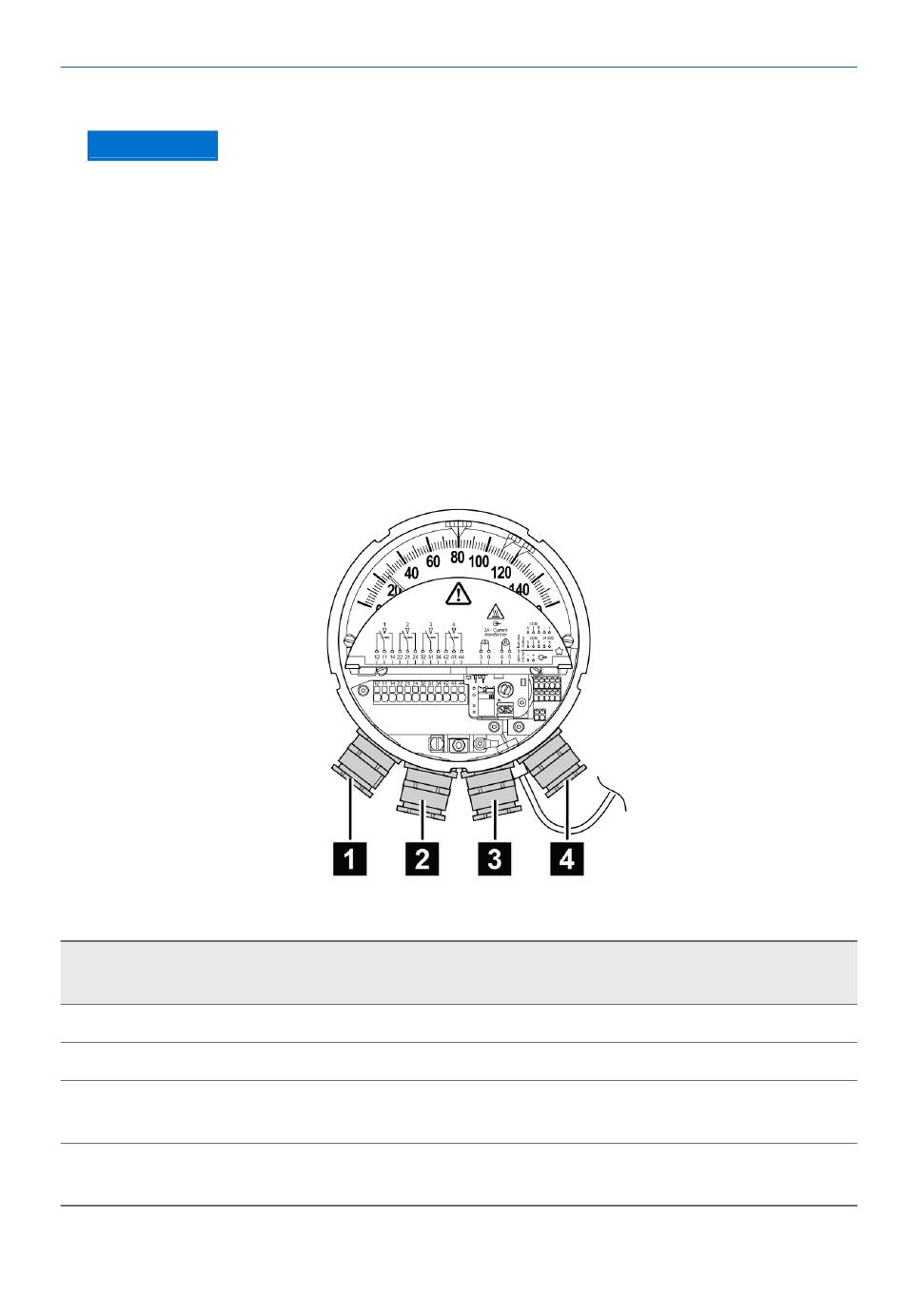

Abbildung 25: Belegung Kabelverschraubungen
Durchfüh- Belegung
rung
1 2 x Wechsler und PE
2 2 x Wechsler
3 Eingang (und Ausgang) für Modbus
und Versorgungsspannung
4 Eingang Stromwandlersignal und
Analogausgang 4...20 mA
Tabelle 7: Beispielverdrahtung (Maximalbelegung)
5831400/02 DE
6 Montage und Inbetriebnahme
Bemerkung
EMV-Doppelkabelverschrau-
bung
EMV-Doppelkabelverschrau-
bung
