6 Montage und Inbetriebnahme

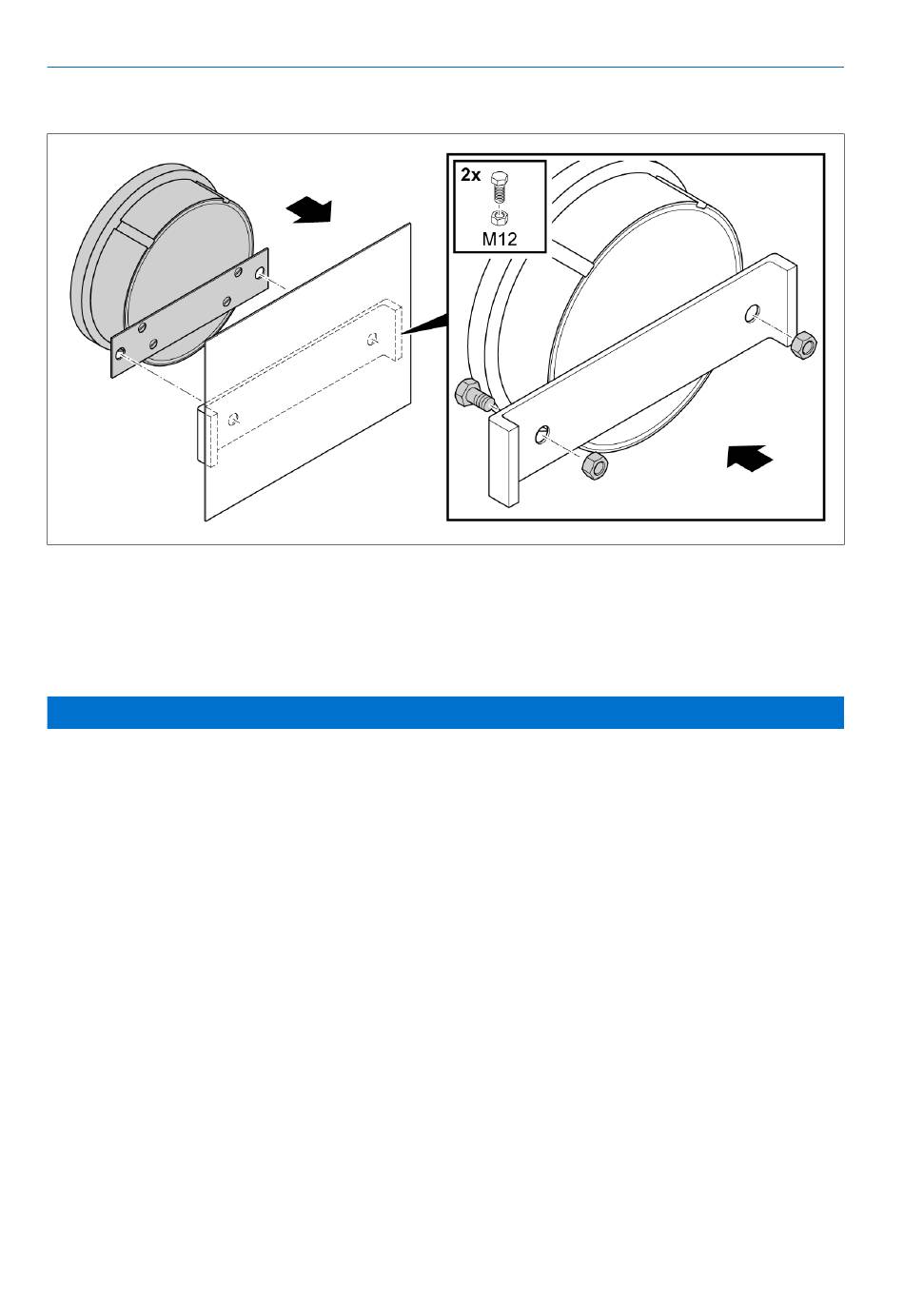

Abbildung 15: Zeigerthermometer mit Befestigungsplatte befestigen

6.3.2 Kapillarleitung fixieren

Wenn Sie die Kapillarleitung fixieren, beachten Sie folgende Hinweise:
ACHTUNG
Schäden am Gerät!
Ein zu enger Biegeradius der Kapillarleitung kann zum Funktionsverlust
des Geräts führen!
► Sicherstellen, dass der minimale Biegeradius von 50 mm (1.97") einge-
halten wird.
▪ Kapillarleitung am Transformator so befestigen, dass diese nicht beim
Transport oder während des Betriebs durch beispielsweise Schlag,
Scheuern, Druck, Vibrationen oder Quetschung beschädigt werden kann.
Gehen Sie wie folgt vor:
1. Kapillarleitung am Transformator verlegen und mit Kabelbindern fixieren.
2. Überschüssige Kapillarleitung mit einem minimalen Aufwickeldurchmes-
ser von 80 mm (3.15") aufwickeln.
38 5831400/02 DE
