3. Für flexible Leiter Aderendhülsen verwenden (mit Kragen max. 0,75 mm²).

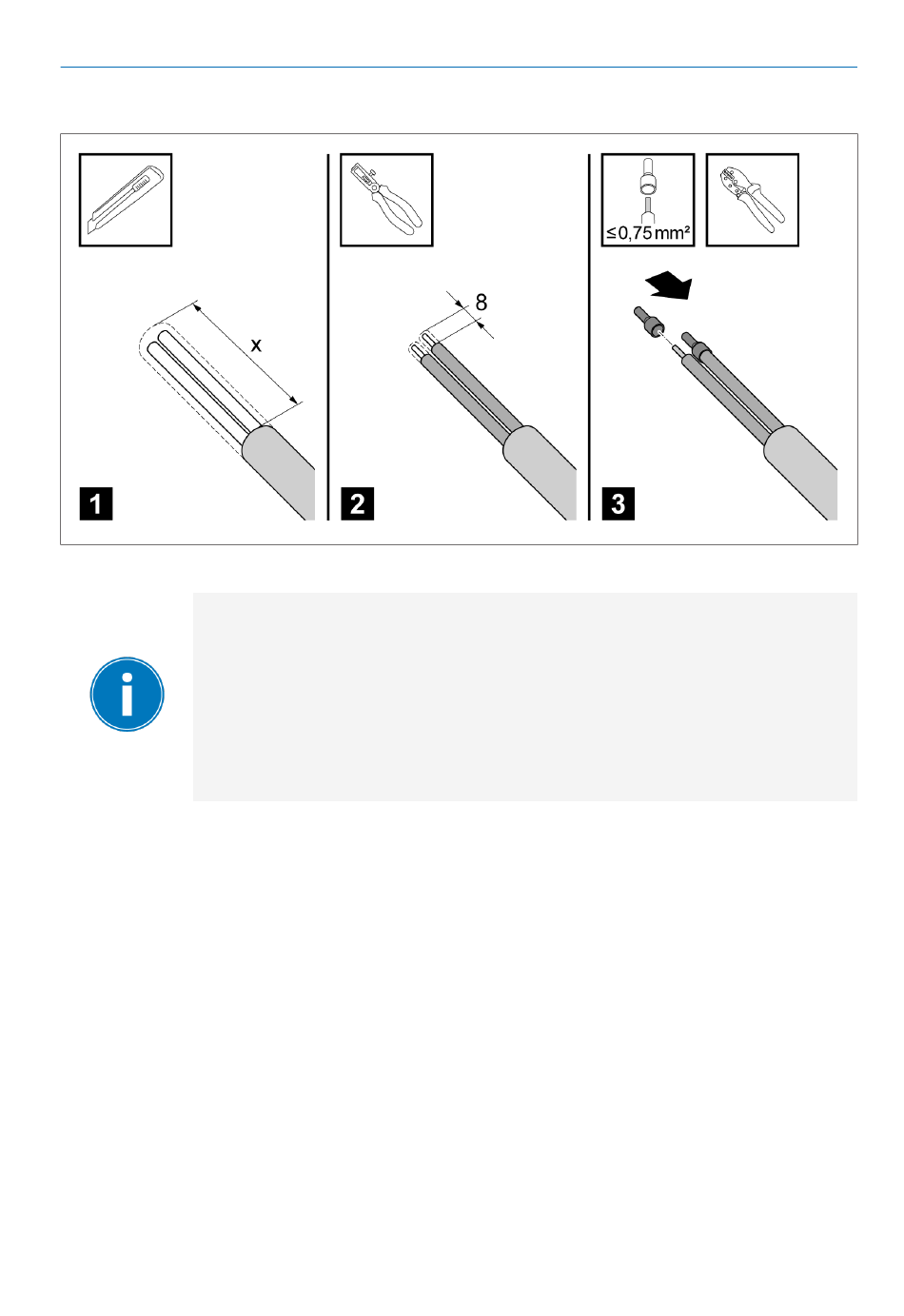

Abbildung 45: Kabelvorbereitung Schnittstellen
Für die verwendeten Push-in Klemmen benötigen Sie ein Be-
tätigungswerkzeug, wenn Adern wieder gelöst werden müs-
sen.
Für den Anschluss der Adern ist ein Betätigungswerkzeug
nicht zwingend erforderlich. Bei Verwendung von Adern mit
ausreichender Knicksteifigkeit ist ein direktes Stecken ohne
Betätigungswerkzeug möglich.
6.4.6.1 Anschluss passiver Analogausgang 4...20 mA (Typ TT)
Das Zeigerthermometer ist mit einem passiven Analogausgang ausgestattet,
der den Temperaturwert als elektrisches Signal 4...20 mA ausgibt.
Anschluss passiver Analogausgang gemäß Anschlussschaltbild
1. Weißen Betätiger mit Betätigungswerkzeug (Breite 2,5 mm) eindrücken.
2. Die Adern an den Klemmen „4...20 mA (+/–)" anschließen. Dabei die
Adern bis zum Anschlag in die Öffnung einführen.
