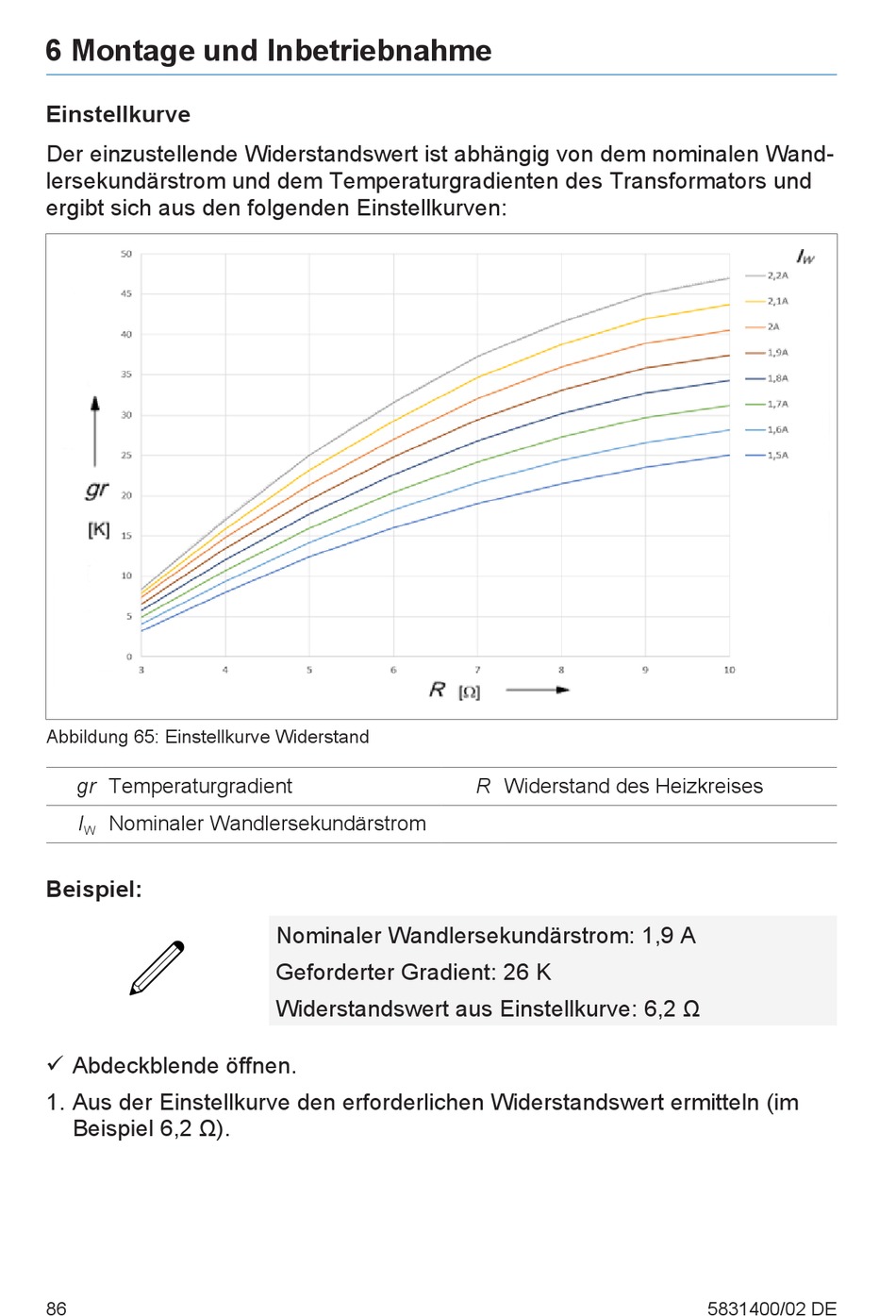

MR MESSKO COMPACT Betriebsanleitung Seite 86

6 Montage und Inbetriebnahme
Einstellkurve
Der einzustellende Widerstandswert ist abhängig von dem nominalen Wand-
lersekundärstrom und dem Temperaturgradienten des Transformators und
ergibt sich aus den folgenden Einstellkurven:
Abbildung 65: Einstellkurve Widerstand
gr Temperaturgradient
I Nominaler Wandlersekundärstrom
W
Beispiel:
ü Abdeckblende öffnen.
1. Aus der Einstellkurve den erforderlichen Widerstandswert ermitteln (im
Beispiel 6,2 Ω).
86
Nominaler Wandlersekundärstrom: 1,9 A
Geforderter Gradient: 26 K
Widerstandswert aus Einstellkurve: 6,2 Ω
R Widerstand des Heizkreises
