6 Montage und Inbetriebnahme
3. Mit der Einstellschraube des Potentiometers so lange justieren, bis der
Zahlenwert der gemessenen Spannung mit dem Sollwert des Heizstro-
mes (im Beispiel 1,05 A) übereinstimmt. Durch Drehen der Einstellschrau-
be nach rechts steigt der Heizstrom, durch Drehen nach links fällt er.

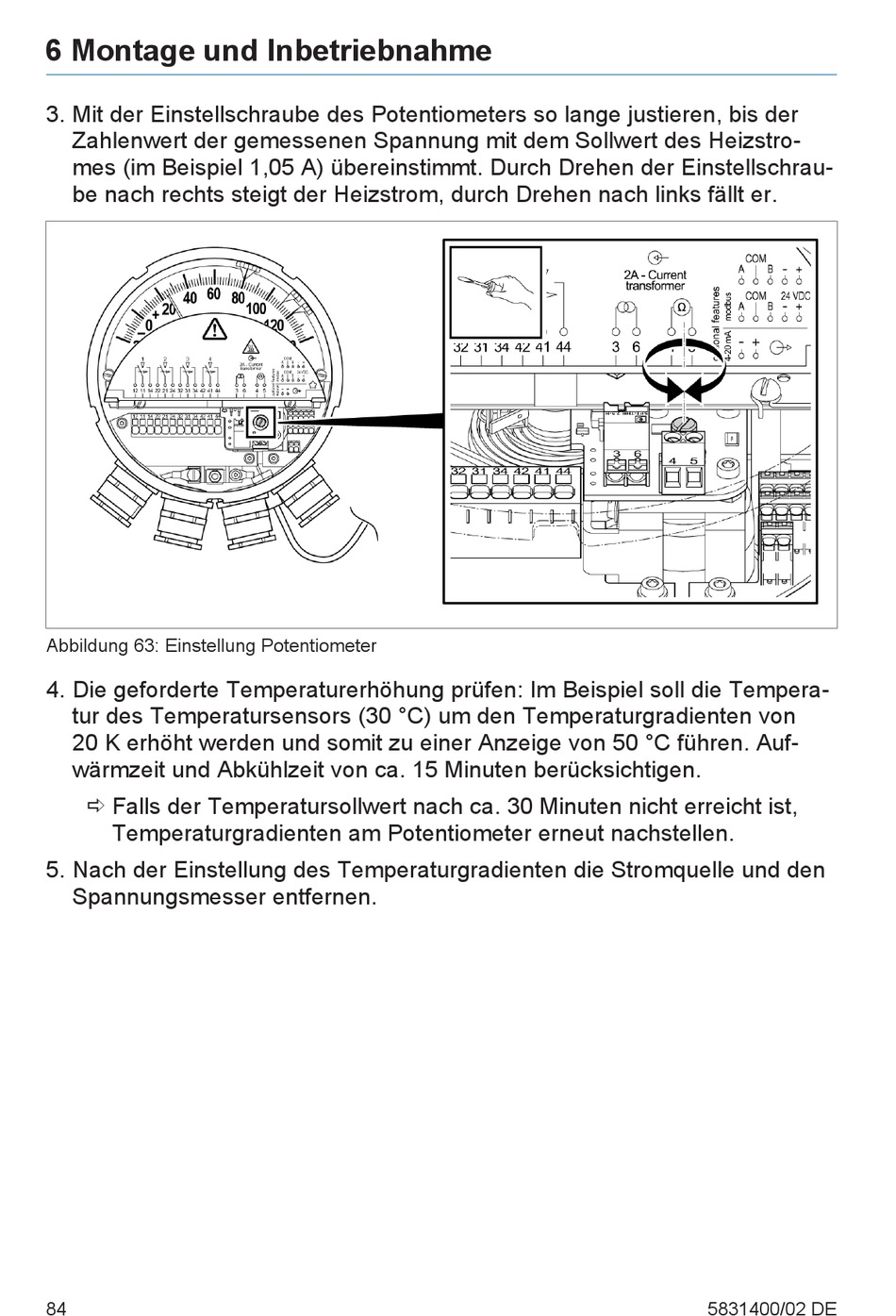

Abbildung 63: Einstellung Potentiometer
4. Die geforderte Temperaturerhöhung prüfen: Im Beispiel soll die Tempera-
tur des Temperatursensors (30 °C) um den Temperaturgradienten von
20 K erhöht werden und somit zu einer Anzeige von 50 °C führen. Auf-
wärmzeit und Abkühlzeit von ca. 15 Minuten berücksichtigen.
ð Falls der Temperatursollwert nach ca. 30 Minuten nicht erreicht ist,
Temperaturgradienten am Potentiometer erneut nachstellen.
5. Nach der Einstellung des Temperaturgradienten die Stromquelle und den
Spannungsmesser entfernen.
