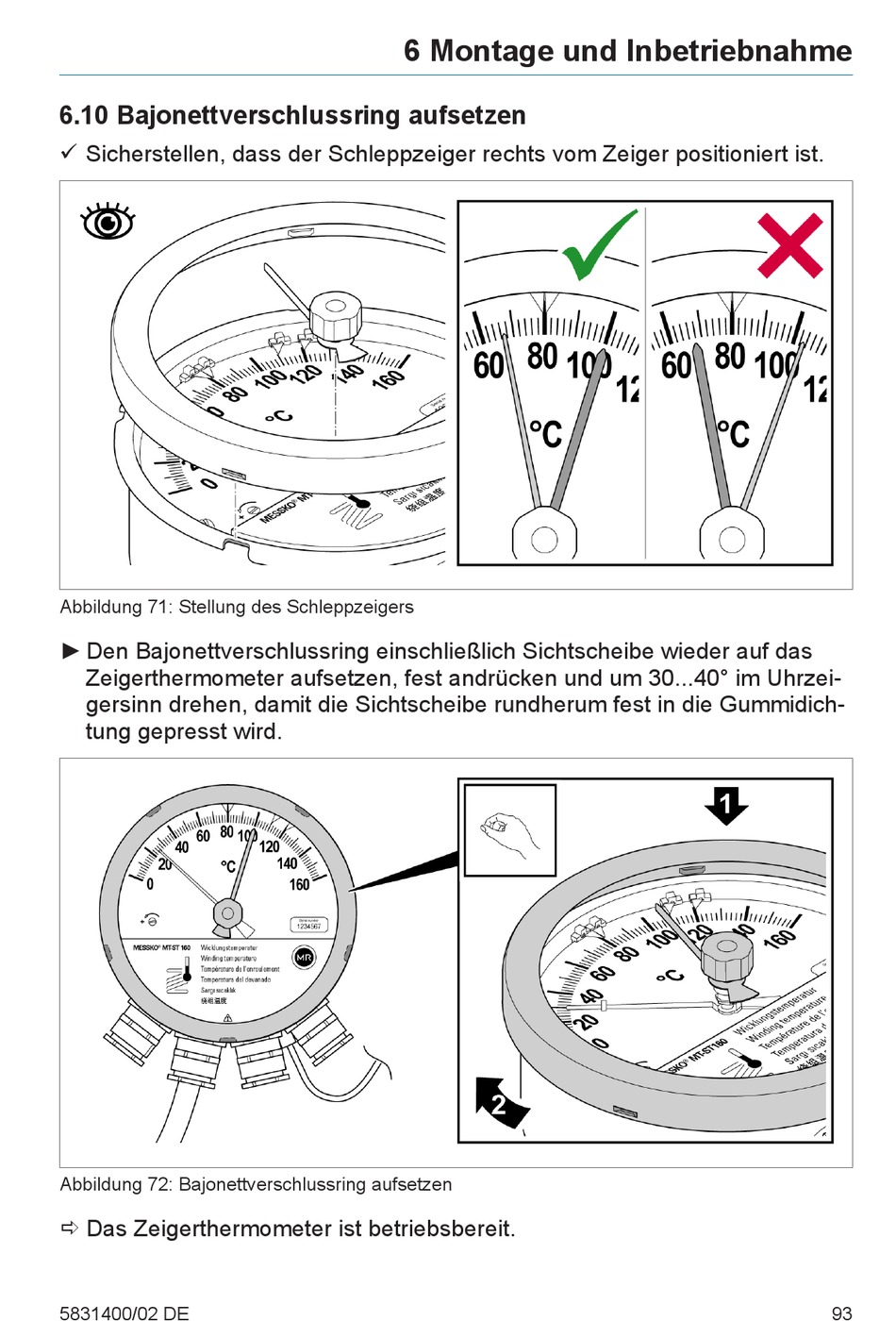

6.10 Bajonettverschlussring aufsetzen

ü Sicherstellen, dass der Schleppzeiger rechts vom Zeiger positioniert ist.
Abbildung 71: Stellung des Schleppzeigers
► Den Bajonettverschlussring einschließlich Sichtscheibe wieder auf das
Zeigerthermometer aufsetzen, fest andrücken und um 30...40° im Uhrzei-
gersinn drehen, damit die Sichtscheibe rundherum fest in die Gummidich-
tung gepresst wird.
Abbildung 72: Bajonettverschlussring aufsetzen
ð Das Zeigerthermometer ist betriebsbereit.
5831400/02 DE
6 Montage und Inbetriebnahme
93
