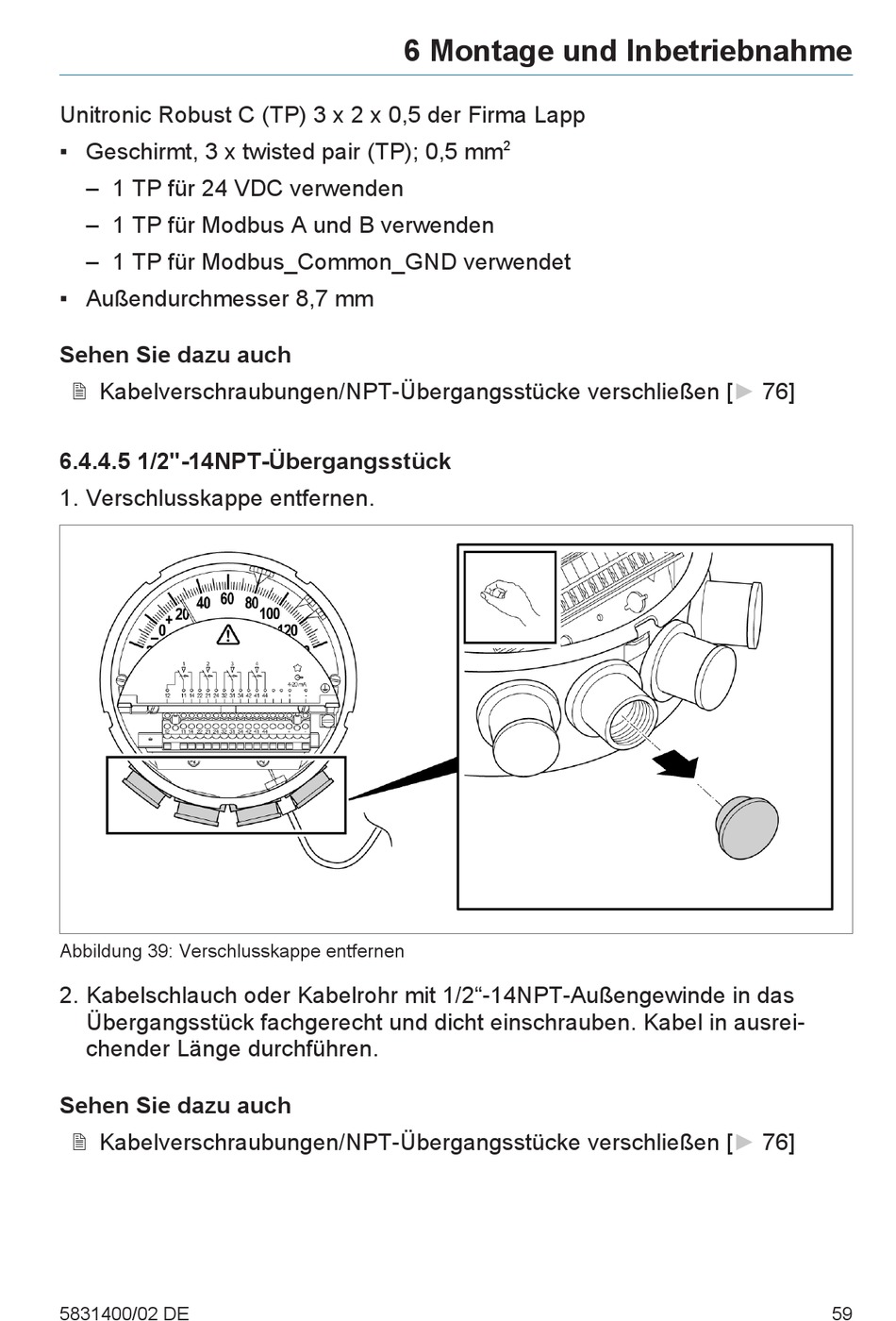

MR MESSKO COMPACT Betriebsanleitung Seite 59

Unitronic Robust C (TP) 3 x 2 x 0,5 der Firma Lapp
▪ Geschirmt, 3 x twisted pair (TP); 0,5 mm
– 1 TP für 24 VDC verwenden
– 1 TP für Modbus A und B verwenden
– 1 TP für Modbus_Common_GND verwendet
▪ Außendurchmesser 8,7 mm
Sehen Sie dazu auch
2 Kabelverschraubungen/NPT-Übergangsstücke verschließen [► 76]
6.4.4.5 1/2"-14NPT-Übergangsstück
1. Verschlusskappe entfernen.
Abbildung 39: Verschlusskappe entfernen
2. Kabelschlauch oder Kabelrohr mit 1/2"-14NPT-Außengewinde in das
Übergangsstück fachgerecht und dicht einschrauben. Kabel in ausrei-
chender Länge durchführen.
Sehen Sie dazu auch
2 Kabelverschraubungen/NPT-Übergangsstücke verschließen [► 76]
