MR MESSKO COMPACT Betriebsanleitung Seite 57

Bereiten Sie vor dem Einführen in die Kabelverschraubung die Kabel vor:
1. Kabel auf einer Länge von mindestens 15 mm abmanteln.
2. Geflecht am unteren Ende mit Isolierband schützen.

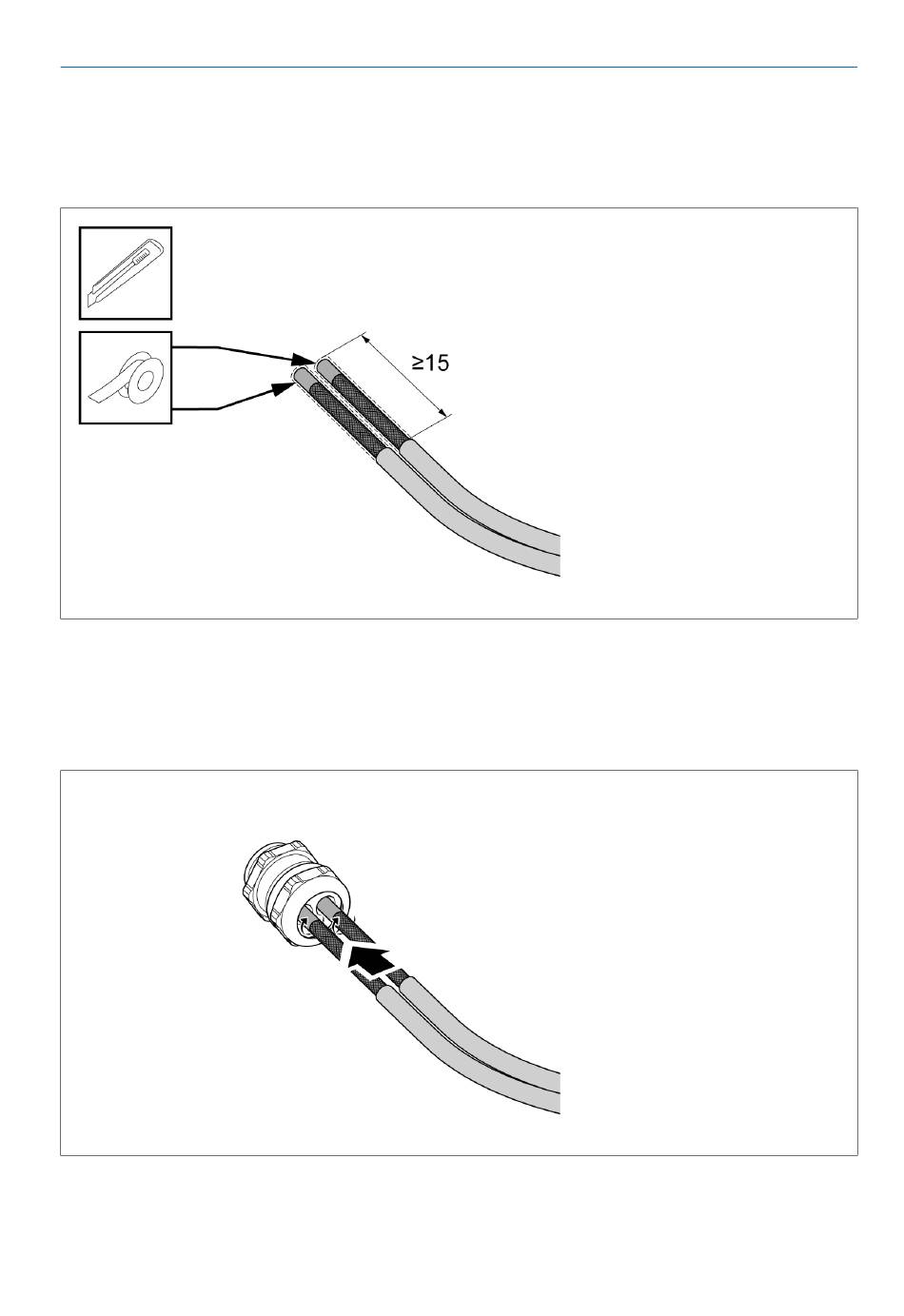

Abbildung 35: Kabel abmanteln und isolieren
Die Kabelverschraubung kann nun angebracht werden, dazu:
1. Kabel leicht drehen und durch die Öffnungen in der Kabelverschraubung
führen.
Abbildung 36: Kabel einführen
2. Einführen bis der Kabelmantel die Feder in der Kabelverschraubung be-
rührt.
5831400/02 DE
6 Montage und Inbetriebnahme
57
