2 Kabelverschraubungen/NPT-Übergangsstücke verschließen [► 76]
6.4.5 Schutzleiter anschließen
GEFAHR
Elektrischer Schlag
Lebensgefahr durch fehlende Schutzleiterverbindung.
► Schutzleiterverbindung immer vor Anschluss potentiell gefährlicher
Stromkreise herstellen.
6.4.5.1 Anschluss Schutzleiter für Öltemperaturanzeiger ohne Stecker
und ohne Schnittstelle
Dieser Abschnitt gilt nur für die einfache Standardausführung MT-ST160SK
ohne Option RM und ohne Schnittstelle (nicht für Typ TT oder Typ TTM).
Um das Zeigerthermometer mit dem Schutzleiter zu verbinden, gehen Sie
wie folgt vor:
► Schutzleiter (PE) mit Gabelkabelschuh oder Aderendhülse versehen
und an der Schutzleiterschraube des Zeigerthermometers fixieren.

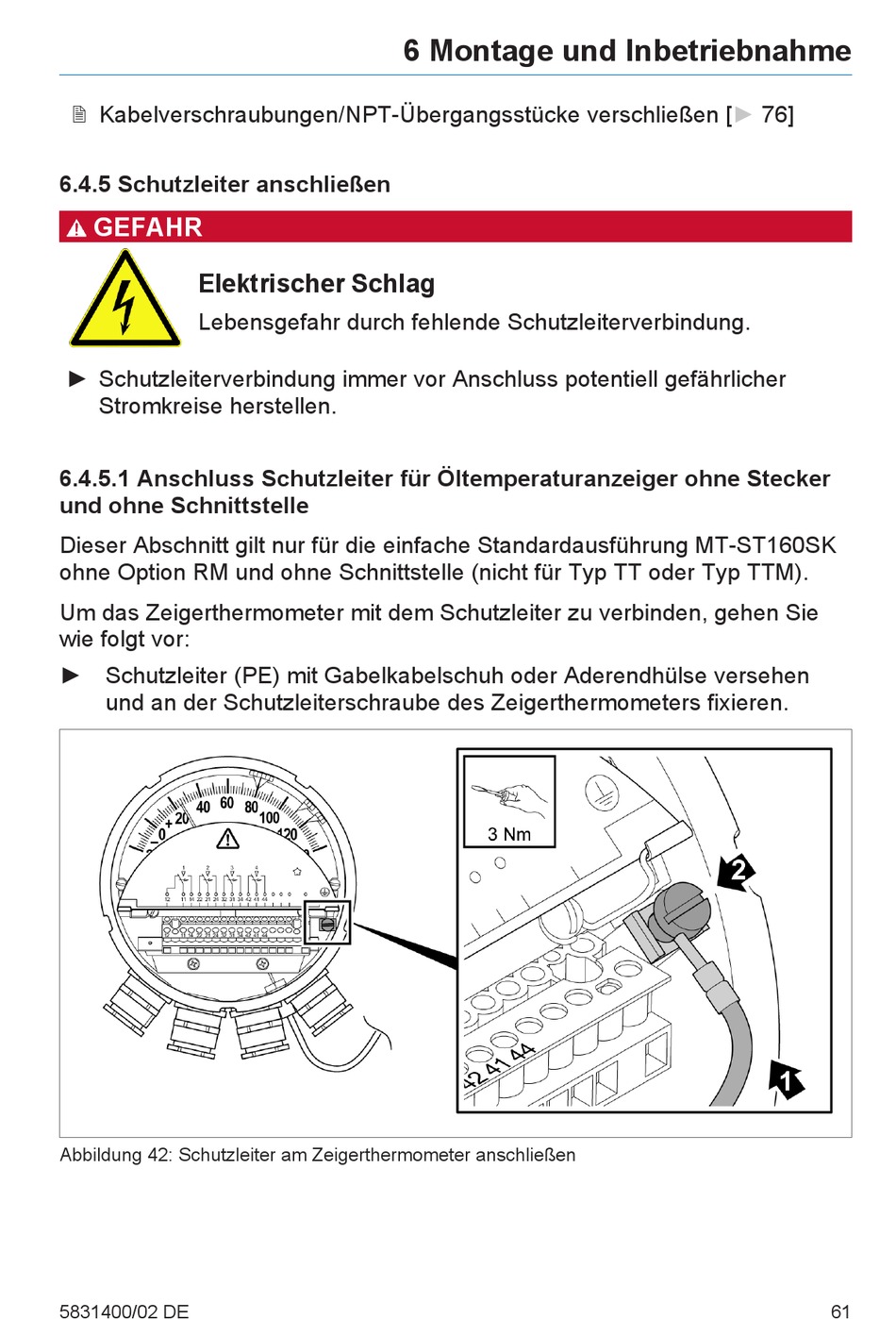

Abbildung 42: Schutzleiter am Zeigerthermometer anschließen
5831400/02 DE
6 Montage und Inbetriebnahme
61
