2
GERÄTEBESCHREIBUNG

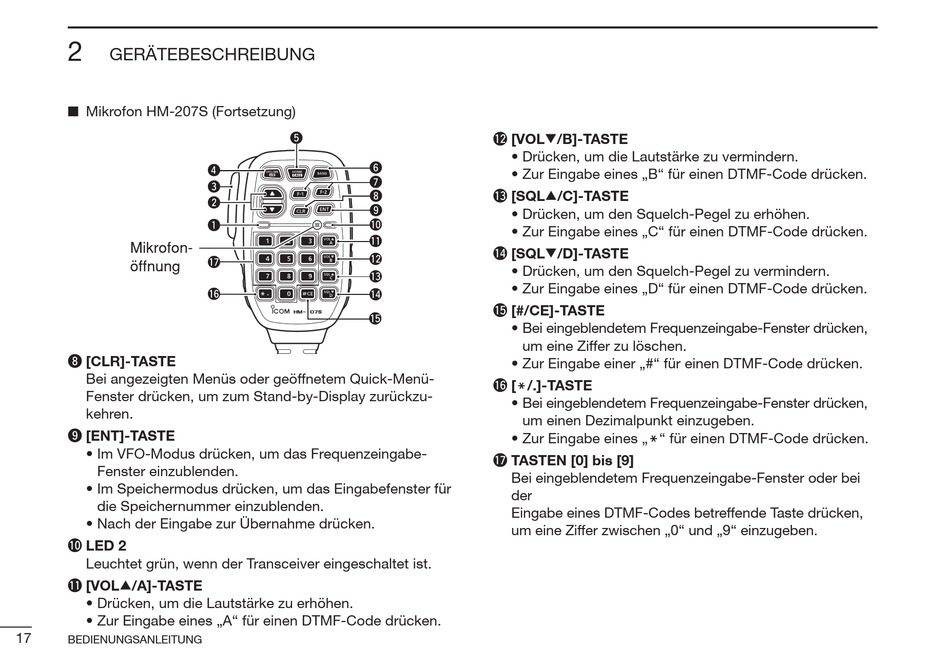

■ Mikrofon HM-207S (Fortsetzung)
Mikrofon-
öffnung
i [CLR]-TASTE
Bei angezeigten Menüs oder geöffnetem Quick-Menü-
Fenster drücken, um zum Stand-by-Display zurückzu-
kehren.
o [ENT]-TASTE
• Im VFO-Modus drücken, um das Frequenzeingabe-
Fenster einzublenden.
• Im Speichermodus drücken, um das Eingabefenster für
die Speichernummer einzublenden.
• Nach der Eingabe zur Übernahme drücken.
!0 LED 2
Leuchtet grün, wenn der Transceiver eingeschaltet ist.
!1 [VOL∫/A]-TASTE
• Drücken, um die Lautstärke zu erhöhen.
• Zur Eingabe eines „A" für einen DTMF-Code drücken.
17
BEDIENUNGSANLEITUNG
t
y
r
u
e
i
w
o
q !0
!1
!2
!7
!3
!6 !4
!5
!2 [VOL√/B]-TASTE
• Drücken, um die Lautstärke zu vermindern.
• Zur Eingabe eines „B" für einen DTMF-Code drücken.
!3 [SQL∫/C]-TASTE
• Drücken, um den Squelch-Pegel zu erhöhen.
• Zur Eingabe eines „C" für einen DTMF-Code drücken.
!4 [SQL√/D]-TASTE
• Drücken, um den Squelch-Pegel zu vermindern.
• Zur Eingabe eines „D" für einen DTMF-Code drücken.
!5 [#/CE]-TASTE
• Bei eingeblendetem Frequenzeingabe-Fenster drücken,
um eine Ziffer zu löschen.
• Zur Eingabe einer „#" für einen DTMF-Code drücken.
!6 [M/.]-TASTE
• Bei eingeblendetem Frequenzeingabe-Fenster drücken,
um einen Dezimalpunkt einzugeben.
• Zur Eingabe eines „M" für einen DTMF-Code drücken.
!7 TASTEN [0] bis [9]
Bei eingeblendetem Frequenzeingabe-Fenster oder bei
der
Eingabe eines DTMF-Codes betreffende Taste drücken,
um eine Ziffer zwischen „0" und „9" einzugeben.
