1

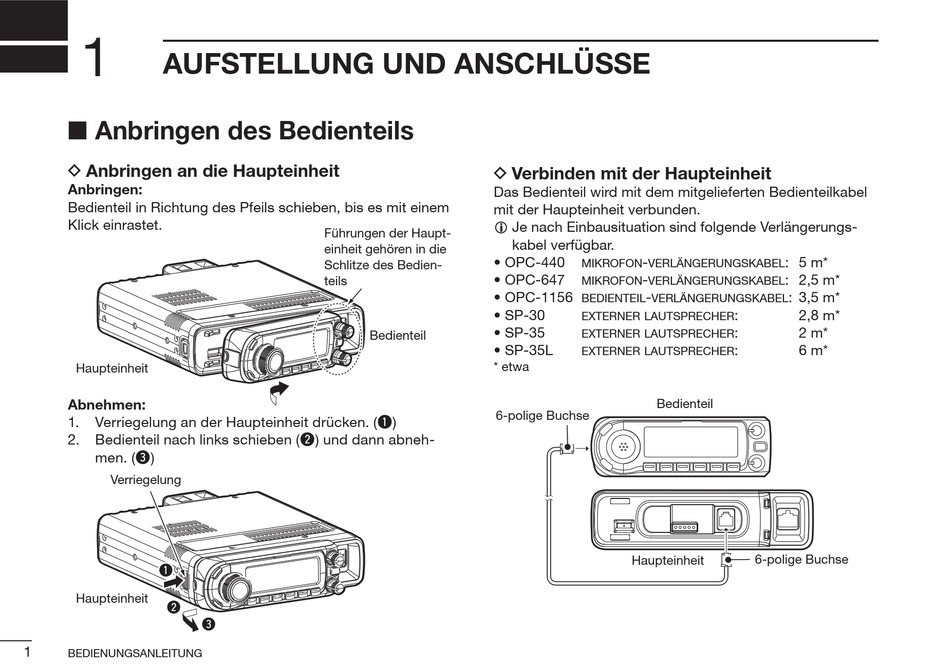

AUFSTELLUNG UND ANSCHLÜSSE

■ Anbringen des Bedienteils

D Anbringen an die Haupteinheit
Anbringen:
Bedienteil in Richtung des Pfeils schieben, bis es mit einem
Klick einrastet.
Haupteinheit
Abnehmen:
1. Verriegelung an der Haupteinheit drücken. (q)
2. Bedienteil nach links schieben (w) und dann abneh-
men. (e)
Verriegelung
Haupteinheit
1
BEDIENUNGSANLEITUNG

D Verbinden mit der Haupteinheit

Das Bedienteil wird mit dem mitgelieferten Bedienteilkabel
mit der Haupteinheit verbunden.
L Je nach Einbausituation sind folgende Verlängerungs-
Führungen der Haupt-
einheit gehören in die
• OPC-440
Schlitze des Bedien-
• OPC-647
teils
• OPC-1156
• SP-30
• SP-35
Bedienteil
• SP-35L
* etwa
6-polige Buchse
kabel verfügbar.
-
mikrofon verlängerungskabel
-
mikrofon verlängerungskabel
-
bedienteil verlängerungskabel
externer lautsprecher
externer lautsprecher
externer lautsprecher
Bedienteil
Haupteinheit
: 5 m*
: 2,5 m*
: 3,5 m*
: 2,8 m*
: 2 m*
: 6 m*
6-polige Buchse
