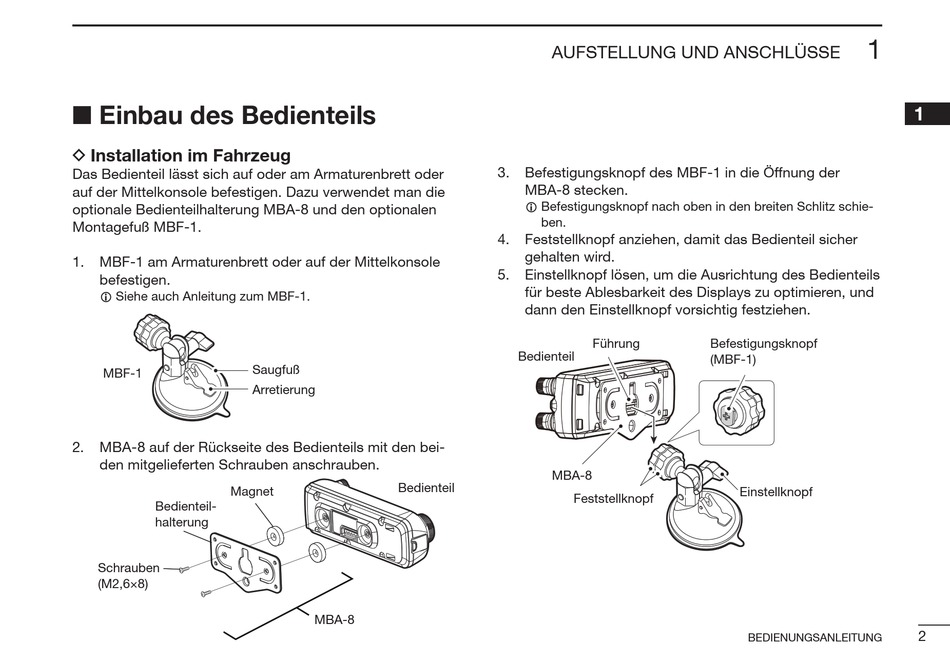

■ Einbau des Bedienteils

D Installation im Fahrzeug

Das Bedienteil lässt sich auf oder am Armaturenbrett oder
auf der Mittelkonsole befestigen. Dazu verwendet man die
optionale Bedienteilhalterung MBA-8 und den optionalen
Mon tagefuß MBF-1.
1. MBF-1 am Armaturenbrett oder auf der Mittelkonsole
befestigen.
L Siehe auch Anleitung zum MBF-1.
MBF-1
2. MBA-8 auf der Rückseite des Bedienteils mit den bei-
den mitgelieferten Schrauben anschrauben.
Magnet
Bedienteil-
halterung
Schrauben
(M2,6×8)
Saugfuß
Arretierung
Bedienteil
MBA-8
AUFSTELLUNG UND ANSCHLÜSSE
3. Befestigungsknopf des MBF-1 in die Öffnung der
MBA-8 stecken.
L Befestigungsknopf nach oben in den breiten Schlitz schie-
ben.
4. Feststellknopf anziehen, damit das Bedienteil sicher
gehalten wird.
5. Einstellknopf lösen, um die Ausrichtung des Bedienteils
für beste Ablesbarkeit des Displays zu optimieren, und
dann den Einstellknopf vorsichtig festziehen.
Führung
Bedienteil
MBA-8
Feststellknopf
1
Befestigungsknopf
(MBF-1)
Einstellknopf
