AUFSTELLUNG UND ANSCHLÜSSE

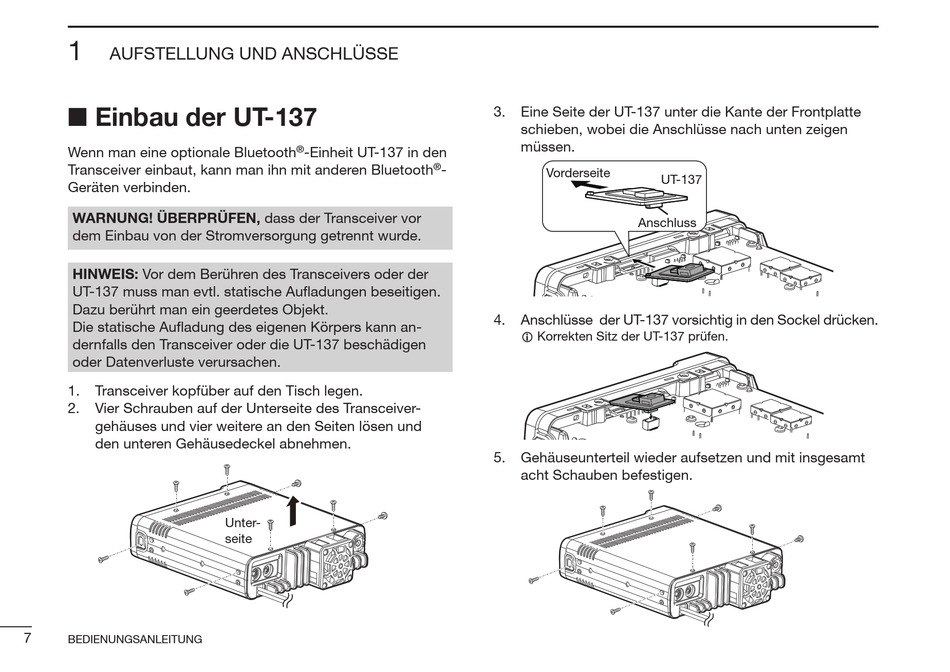

■ Einbau der UT-137

Wenn man eine optionale Bluetooth
Transceiver einbaut, kann man ihn mit anderen Bluetooth
Geräten verbinden.
WARNUNG! ÜBERPRÜFEN, dass der Transceiver vor
dem Einbau von der Stromversorgung getrennt wurde.
HINWEIS: Vor dem Berühren des Transceivers oder der
UT-137 muss man evtl. statische Aufladungen beseitigen.
Dazu berührt man ein geerdetes Objekt.
Die statische Aufladung des eigenen Körpers kann an-
dernfalls den Transceiver oder die UT-137 beschädigen
oder Datenverluste verursachen.
1. Transceiver kopfüber auf den Tisch legen.
2. Vier Schrauben auf der Unterseite des Transceiver-
gehäuses und vier weitere an den Seiten lösen und
den unteren Gehäusedeckel abnehmen.
7
BEDIENUNGSANLEITUNG
® -Einheit UT-137 in den
Unter-
seite
3. Eine Seite der UT-137 unter die Kante der Frontplatte
schieben, wobei die Anschlüsse nach unten zeigen
müssen.
® -
Vorderseite
4. Anschlüsse der UT-137 vorsichtig in den Sockel drücken.
L Korrekten Sitz der UT-137 prüfen.
5. Gehäuseunterteil wieder aufsetzen und mit insgesamt
acht Schauben befestigen.
UT-137
Anschluss
