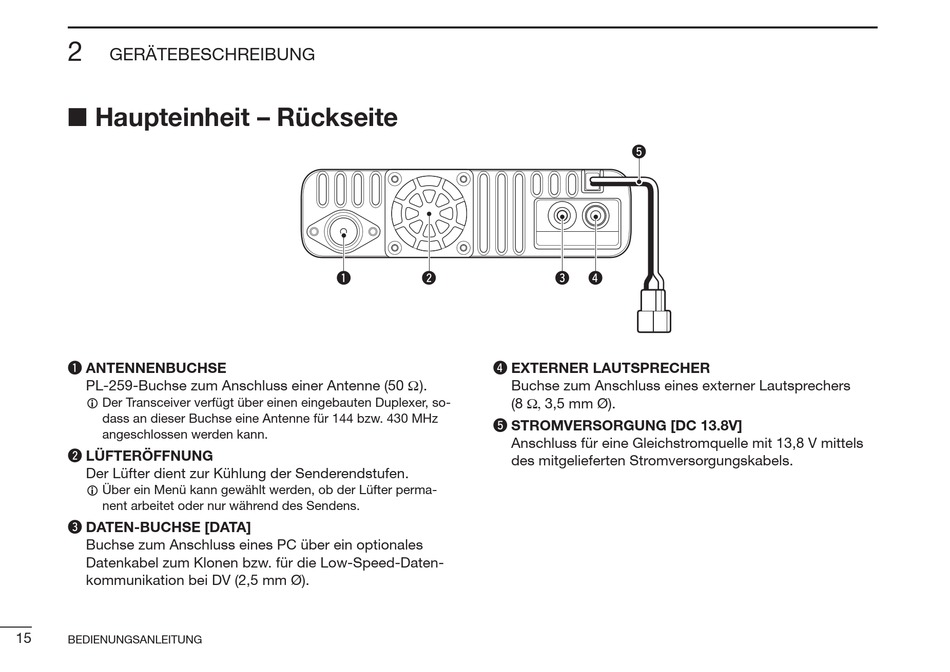

GERÄTEBESCHREIBUNG
■ Haupteinheit – Rückseite
q ANTENNENBUCHSE
PL-259-Buchse zum Anschluss einer Antenne (50 Ω).
L Der Transceiver verfügt über einen eingebauten Duplexer, so-
dass an dieser Buchse eine Antenne für 144 bzw. 430 MHz
angeschlossen werden kann.
w LÜFTERÖFFNUNG
Der Lüfter dient zur Kühlung der Senderendstufen.
L Über ein Menü kann gewählt werden, ob der Lüfter perma-
nent arbeitet oder nur während des Sendens.
e DATEN-BUCHSE [DATA]
Buchse zum Anschluss eines PC über ein optionales
Datenkabel zum Klonen bzw. für die Low-Speed-Daten-
kommunikation bei DV (2,5 mm Ø).
15
BEDIENUNGSANLEITUNG
q w
r EXTERNER LAUTSPRECHER
Buchse zum Anschluss eines externer Lautsprechers
(8 Ω, 3,5 mm Ø).
t STROMVERSORGUNG [DC 13.8V]
Anschluss für eine Gleichstromquelle mit 13,8 V mittels
des mitgelieferten Stromversorgungskabels.
t
e r
