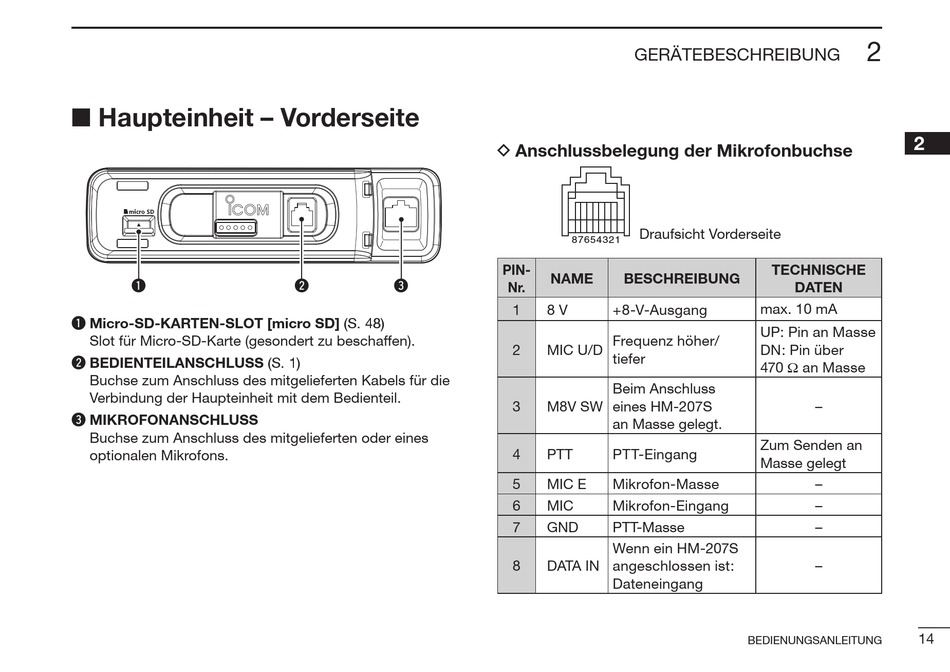

■ Haupteinheit – Vorderseite
q
q Micro-SD-KARTEN-SLOT [micro SD] (S. 48)
Slot für Micro-SD-Karte (gesondert zu beschaffen).
w BEDIENTEILANSCHLUSS (S. 1)
Buchse zum Anschluss des mitgelieferten Kabels für die
Verbindung der Haupteinheit mit dem Bedienteil.
e MIKROFONANSCHLUSS
Buchse zum Anschluss des mitgelieferten oder eines
optionalen Mikrofons.
w e
GERÄTEBESCHREIBUNG
D Anschlussbelegung der Mikrofonbuchse
Draufsicht Vorderseite
8 7 6 5 4 3 2 1
PIN-
NAME BESCHREIBUNG
Nr.
1 8 V +8-V-Ausgang
Frequenz höher/
2 MIC U/D
tiefer
Beim Anschluss
3 M8V SW eines HM-207S
an Masse gelegt.
4 PTT PTT-Eingang
5 MIC E Mikrofon-Masse
6 MIC Mikrofon-Eingang
7 GND PTT-Masse
Wenn ein HM-207S
8 DATA IN angeschlossen ist:
Dateneingang
2
2
TECHNISCHE
DATEN
max. 10 mA
UP: Pin an Masse
DN: Pin über
470 Ω an Masse
–
Zum Senden an
Masse gelegt
–
–
–
–
14
