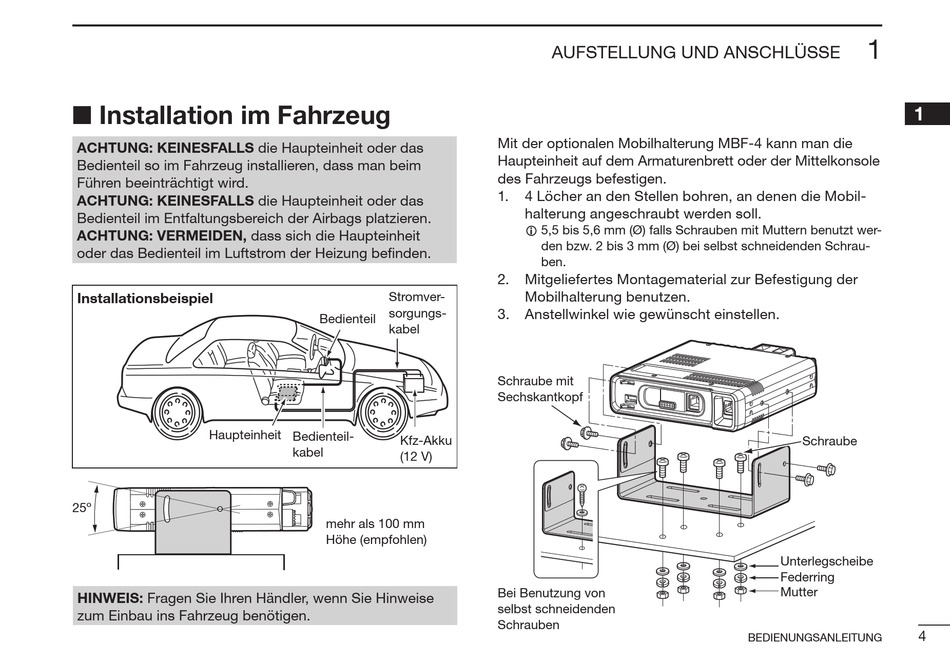

■ Installation im Fahrzeug

ACHTUNG: KEINESFALLS die Haupteinheit oder das
Bedienteil so im Fahrzeug installieren, dass man beim
Führen beeinträchtigt wird.
ACHTUNG: KEINESFALLS die Haupteinheit oder das
Bedienteil im Entfaltungsbereich der Airbags platzieren.
ACHTUNG: VERMEIDEN, dass sich die Haupteinheit
oder das Bedienteil im Luftstrom der Heizung befinden.
Installationsbeispiel
Haupteinheit
25º
HINWEIS: Fragen Sie Ihren Händler, wenn Sie Hinweise
zum Einbau ins Fahrzeug benötigen.
Stromver-
sorgungs-
Bedienteil
kabel
Bedienteil-
Kfz-Akku
kabel
(12 V)
mehr als 100 mm
Höhe (empfohlen)
AUFSTELLUNG UND ANSCHLÜSSE
Mit der optionalen Mobilhalterung MBF-4 kann man die
Haupteinheit auf dem Armaturenbrett oder der Mittelkonsole
des Fahrzeugs befestigen.
1. 4 Löcher an den Stellen bohren, an denen die Mobil-
halterung angeschraubt werden soll.
L 5,5 bis 5,6 mm (Ø) falls Schrauben mit Muttern benutzt wer-
den bzw. 2 bis 3 mm (Ø) bei selbst schneidenden Schrau-
ben.
2. Mitgeliefertes Montagematerial zur Befestigung der
Mobilhalterung benutzen.
3. Anstellwinkel wie gewünscht einstellen.
Schraube mit
Sechskantkopf
Bei Benutzung von
selbst schneidenden
Schrauben
1
1
Schraube
Unterlegscheibe
Federring
Mutter
4
