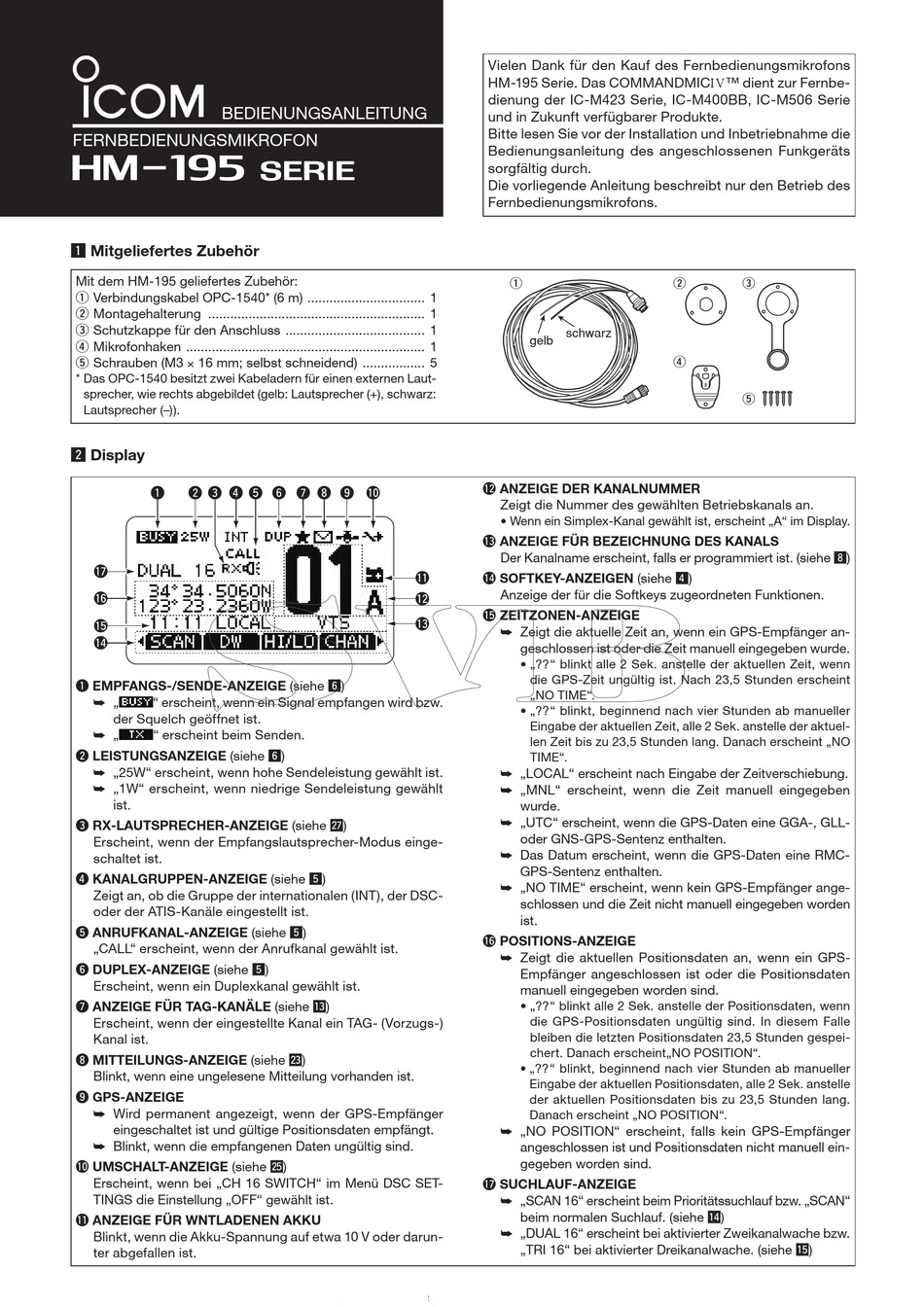

BEDIENUNGSANLEITUNG
FERNBEDIENUNGSMIKROFON
HM-195
z Mitgeliefertes Zubehör
Mit dem HM-195 geliefertes Zubehör:
q Verbindungskabel OPC-1540* (6 m) ................................ 1
w Montagehalterung ........................................................... 1
e Schutzkappe für den Anschluss ...................................... 1
r Mikrofonhaken ................................................................. 1
t Schrauben (M3 × 16 mm; selbst schneidend) ................. 5
* Das OPC-1540 besitzt zwei Kabeladern für einen externen Laut-
sprecher, wie rechts abgebildet (gelb: Lautsprecher (+), schwarz:
Lautsprecher (–)).
x Display
q w e r
INT
!7
!6
!5
!4
q EMPFANGS-/SENDE-ANZEIGE (siehe n)
➥ „ " erscheint, wenn ein Signal empfangen wird bzw.
der Squelch geöffnet ist.
➥ „ " erscheint beim Senden.
w LEISTUNGSANZEIGE (siehe n)
➥ „25W" erscheint, wenn hohe Sendeleistung gewählt ist.
➥ „1W" erscheint, wenn niedrige Sendeleistung gewählt
ist.
e RX-LAUTSPRECHER-ANZEIGE (siehe ¤7 )
Erscheint, wenn der Empfangslautsprecher-Modus einge-
schaltet ist.
r KANALGRUPPEN-ANZEIGE (siehe b)
Zeigt an, ob die Gruppe der internationalen (INT), der DSC-
oder der ATIS-Kanäle eingestellt ist.
t ANRUFKANAL-ANZEIGE (siehe b)
„CALL" erscheint, wenn der Anrufkanal gewählt ist.
y DUPLEX-ANZEIGE (siehe b)
Erscheint, wenn ein Duplexkanal gewählt ist.
u ANZEIGE FÜR TAG-KANÄLE (siehe ⁄3 )
Erscheint, wenn der eingestellte Kanal ein TAG- (Vorzugs-)
Kanal ist.
i MITTEILUNGS-ANZEIGE (siehe ¤3 )
Blinkt, wenn eine ungelesene Mitteilung vorhanden ist.
o GPS-ANZEIGE
➥ Wird permanent angezeigt, wenn der GPS-Empfänger
eingeschaltet ist und gültige Positionsdaten empfängt.
➥ Blinkt, wenn die empfangenen Daten ungültig sind.
!0 UMSCHALT-ANZEIGE (siehe ¤5 )
Erscheint, wenn bei „CH 16 SWITCH" im Menü DSC SET-
TINGS die Einstellung „OFF" gewählt ist.
!1 ANZEIGE FÜR WNTLADENEN AKKU
Blinkt, wenn die Akku-Spannung auf etwa 10 V oder darun-
ter abgefallen ist.
SERIE
t y u i o !0
!1
!2
!3

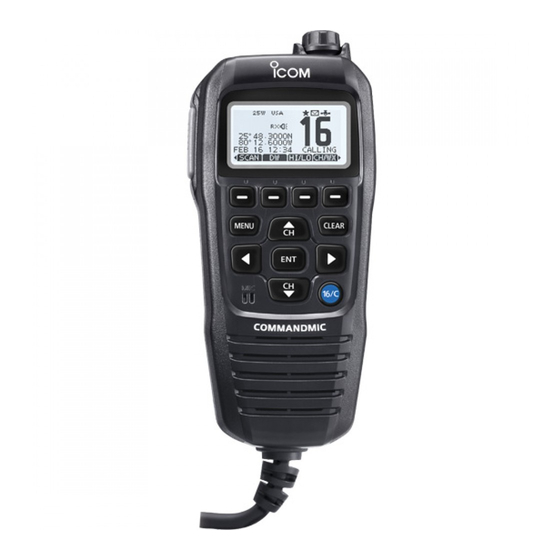

Vielen Dank für den Kauf des Fernbedienungsmikrofons
HM-195 Serie. Das COMMANDMICIV™ dient zur Fernbe-
dienung der IC-M423 Serie, IC-M400BB, IC-M506 Serie
und in Zukunft verfügbarer Produkte.
Bitte lesen Sie vor der Installation und Inbetriebnahme die
Bedienungsanleitung des angeschlossenen Funkgeräts
sorgfältig durch.
Die vorliegende Anleitung beschreibt nur den Betrieb des
Fernbedienungsmikrofons.
q
schwarz
gelb
!2 ANZEIGE DER KANALNUMMER
Zeigt die Nummer des gewählten Betriebskanals an.
• Wenn ein Simplex-Kanal gewählt ist, erscheint „A" im Display.
!3 ANZEIGE FÜR BEZEICHNUNG DES KANALS
Der Kanalname erscheint, falls er programmiert ist. (siehe ,)
!4 SOFTKEY-ANZEIGEN (siehe v)
Anzeige der für die Softkeys zugeordneten Funktionen.
!5 ZEITZONEN-ANZEIGE
➥ Zeigt die aktuelle Zeit an, wenn ein GPS-Empfänger an-
geschlossen ist oder die Zeit manuell eingegeben wurde.
• „??" blinkt alle 2 Sek. anstelle der aktuellen Zeit, wenn
die GPS-Zeit ungültig ist. Nach 23,5 Stunden erscheint
„NO TIME".
• „??" blinkt, beginnend nach vier Stunden ab manueller
Ein gabe der aktuellen Zeit, alle 2 Sek. anstelle der aktuel-
len Zeit bis zu 23,5 Stunden lang. Danach erscheint „NO
TIME".
➥ „LOCAL" erscheint nach Eingabe der Zeitverschiebung.
➥ „MNL" erscheint, wenn die Zeit manuell eingegeben
wurde.
➥ „UTC" erscheint, wenn die GPS-Daten eine GGA-, GLL-
oder GNS-GPS-Sentenz enthalten.
➥ Das Datum erscheint, wenn die GPS-Daten eine RMC-
GPS-Sentenz enthalten.
➥ „NO TIME" erscheint, wenn kein GPS-Empfänger ange-
schlossen und die Zeit nicht manuell eingegeben worden
ist.
!6 POSITIONS-ANZEIGE
➥ ➥ ➥ Z eigt die aktuellen Positionsdaten an, wenn ein GPS-
➥
Empfänger angeschlossen ist oder die Positionsdaten
manuell eingegeben worden sind.
• „??" blinkt alle 2 Sek. anstelle der Positionsdaten, wenn
die GPS-Positionsdaten ungültig sind. In diesem Falle
bleiben die letzten Positionsdaten 23,5 Stunden gespei-
chert. Danach erscheint„NO POSITION".
• „??" blinkt, beginnend nach vier Stunden ab manueller
Ein gabe der aktuellen Positionsdaten, alle 2 Sek. anstelle
der aktuellen Positionsdaten bis zu 23,5 Stunden lang.
Danach erscheint „NO POSITION".
➥ ➥ „ NO POSITION" erscheint, falls kein GPS-Empfänger
➥
angeschlossen ist und Positionsdaten nicht manuell ein-
gegeben worden sind.
!7 SUCHLAUF-ANZEIGE
➥ „SCAN 16" erscheint beim Prioritätssuchlauf bzw. „SCAN"
beim normalen Suchlauf. (siehe ⁄4 )
➥ „DUAL 16" erscheint bei aktivierter Zweikanalwache bzw.
„TRI 16" bei aktivierter Dreikanalwache. (siehe ⁄5 )
w e
r
t
