1

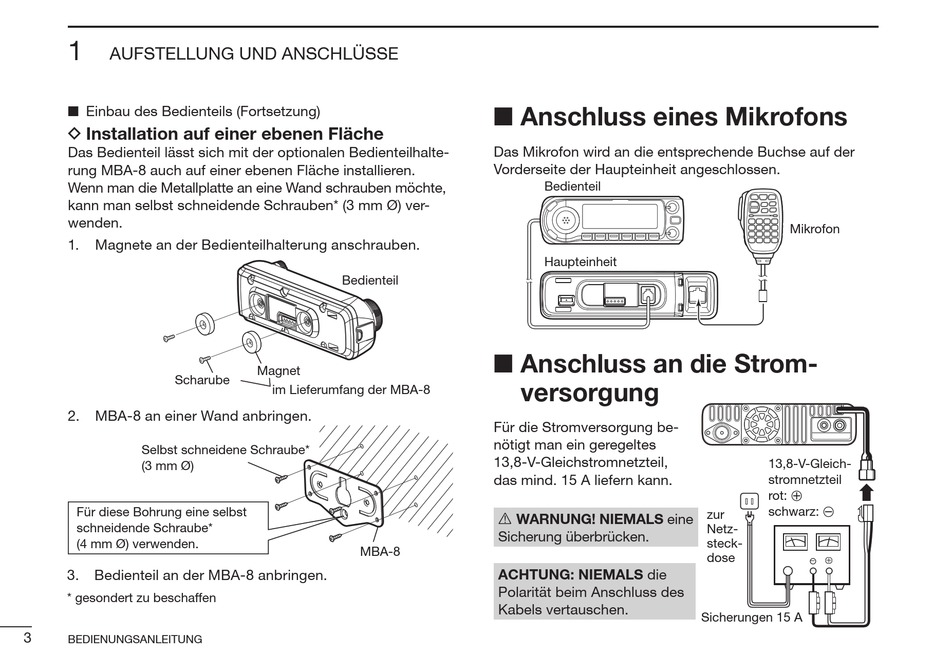

AUFSTELLUNG UND ANSCHLÜSSE
■ Einbau des Bedienteils (Fortsetzung)
D Installation auf einer ebenen Fläche
Das Bedienteil lässt sich mit der optionalen Bedienteilhalte-
rung MBA-8 auch auf einer ebenen Fläche installieren.
Wenn man die Metallplatte an eine Wand schrauben möchte,
kann man selbst schneidende Schrauben* (3 mm Ø) ver-
wenden.
1. Magnete an der Bedienteilhalterung anschrauben.
Scharube
2. MBA-8 an einer Wand anbringen.
Selbst schneidene Schraube*
(3 mm Ø)
Für diese Bohrung eine selbst
schneidende Schraube*
(4 mm Ø) verwenden.
3. Bedienteil an der MBA-8 anbringen.
* gesondert zu beschaffen
3
BEDIENUNGSANLEITUNG

Bedienteil

Magnet
im Lieferumfang der MBA-8
MBA-8

■ Anschluss eines Mikrofons

Das Mikrofon wird an die entsprechende Buchse auf der
Vorderseite der Haupteinheit angeschlossen.
Bedienteil

Haupteinheit

■ Anschluss an die Strom-
versorgung
Für die Stromversorgung be-
nötigt man ein geregeltes
13,8-V-Gleichstromnetzteil,
das mind. 15 A liefern kann.
R WARNUNG! NIEMALS eine
Sicherung überbrücken.
ACHTUNG: NIEMALS die
Polarität beim Anschluss des
Kabels vertauschen.

Mikrofon

13,8-V-Gleich-
stromnetzteil
rot: +
schwarz: _
zur
Netz-
steck-
dose
− ⊕
Sicherungen 15 A
