3.7.2

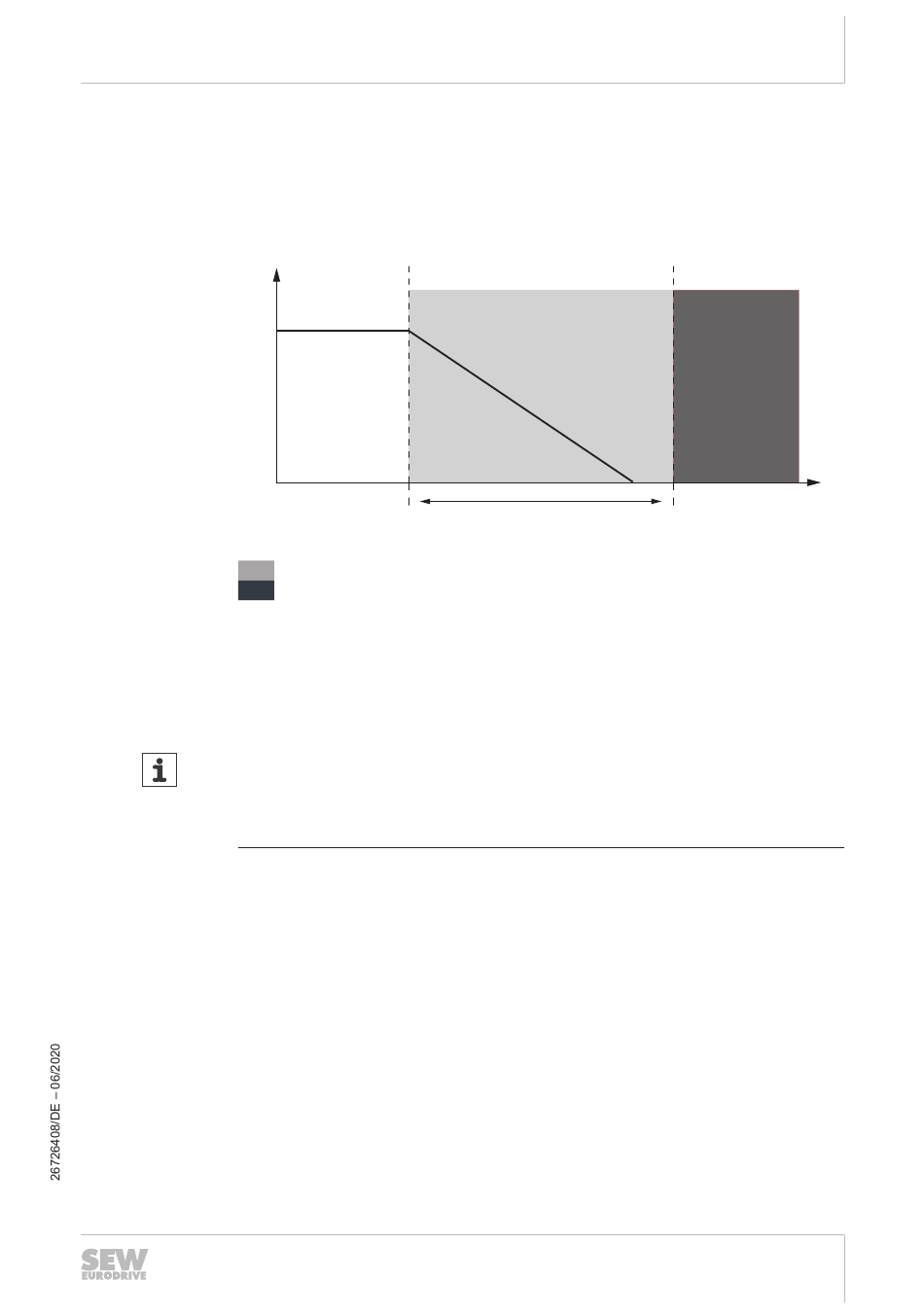

SS1-t (Safe Stop 1) – Sicherer Stopp 1 mit Zeitsteuerung
Bei aktivierter Funktion SS1-t wird der Motor vom Antriebsumrichter elektrisch stillge-
setzt. Nach einer festgelegten sicherheitsgerichteten Zeit wird die Antriebssicherheits-
funktion STO ausgelöst.
Diese Antriebssicherheitsfunktion entspricht dem gesteuerten Stillsetzen des Antriebs
gemäß EN 60204‑1, Stoppkategorie 1.
v
t
t
1
t
2
Δt
HINWEIS
•
•
V
t
1
= Antriebssicherheitsfunktion überwacht
= Antriebssicherheitsfunktion STO aktiv
= Geschwindigkeit
= Zeit
= Zeitpunkt, an dem SS1-t aktiviert und die Motorverzögerung ausgelöst wird.
= Zeitpunkt, an dem STO aktiviert wird.
= Sicherheitsgerichtete Zeitspanne
Das Stillsetzen wird bei der Funktion SS1-t nicht überwacht.
Die sicherheitsgerichtete Zeitspanne Δt gibt dem Antrieb die Möglichkeit zum Still-
stand zu kommen. Im Fehlerfall kommt der Antrieb nicht zum Stillstand und wird
zum Zeitpunkt t
energielos (STO).
2
Sicherheitskonzept
Antriebssicherheitsfunktionen
∆t
t
2
Handbuch – Sicherheitsoption MOVISAFE
