Gehäuse installieren und anschließen
Stromausfallmodul installieren
Im folgenden Installationsbeispiel wird das Stromausfallmodul 808A verwendet.
1. Sie können das Stromausfallmodul auf einem beliebigen Montagerahmen
vertikal oder horizontal installieren. Das Gehäuse hat Tragösen für die
Schraubmontage und Aussparungen, mit denen sich das Modul in einen
Halter des Typs 89 einrasten läßt.
2. Prüfen Sie, ob der Rufton auf den einzelnen Amtsleitungen vorhanden ist.
Bildlegende
1. Stromausfallmodul 808A
2. Aktivierungsschalter

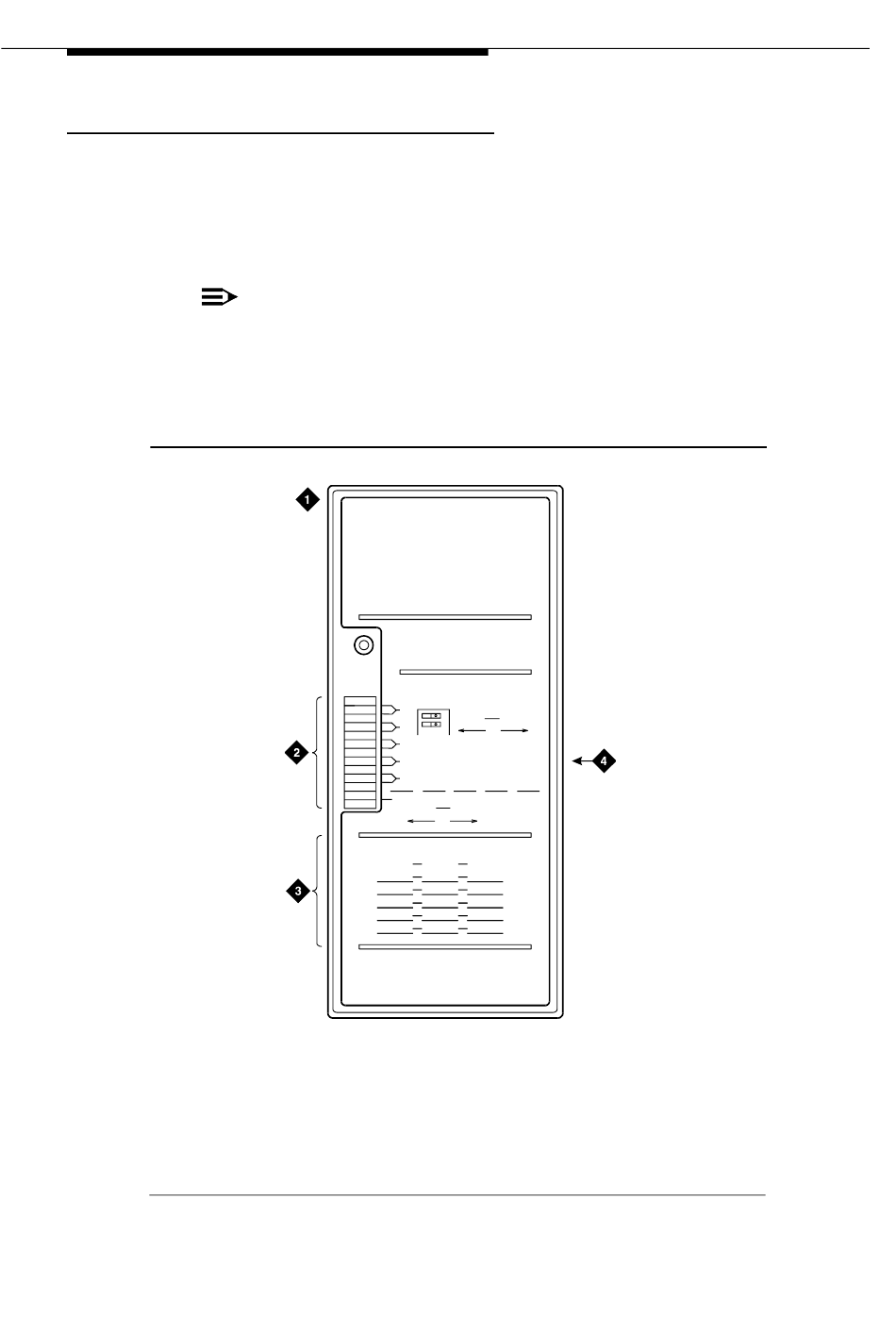

Bild 1-41. Stromausfallmodul 808A
1-88 Ausgabe 2 Mai 1998
ANMERKUNG:
Installieren Sie das Stromausfallmodul an einem nur für Befugte zu-
gänglichen Ort. Der Aufstellungsort muß die normalen Umgebungs-
bedingungen hinsichtlich Temperatur, Feuchtigkeit usw. erfüllen.
