Installationsabschluß und Pinbelegung der Kabel
Bildlegende
1. TN464E/F
2. 24/32-Kanal-Umschalter
3. 75/120-Ohm-Umschalter
4. 32-Kanal

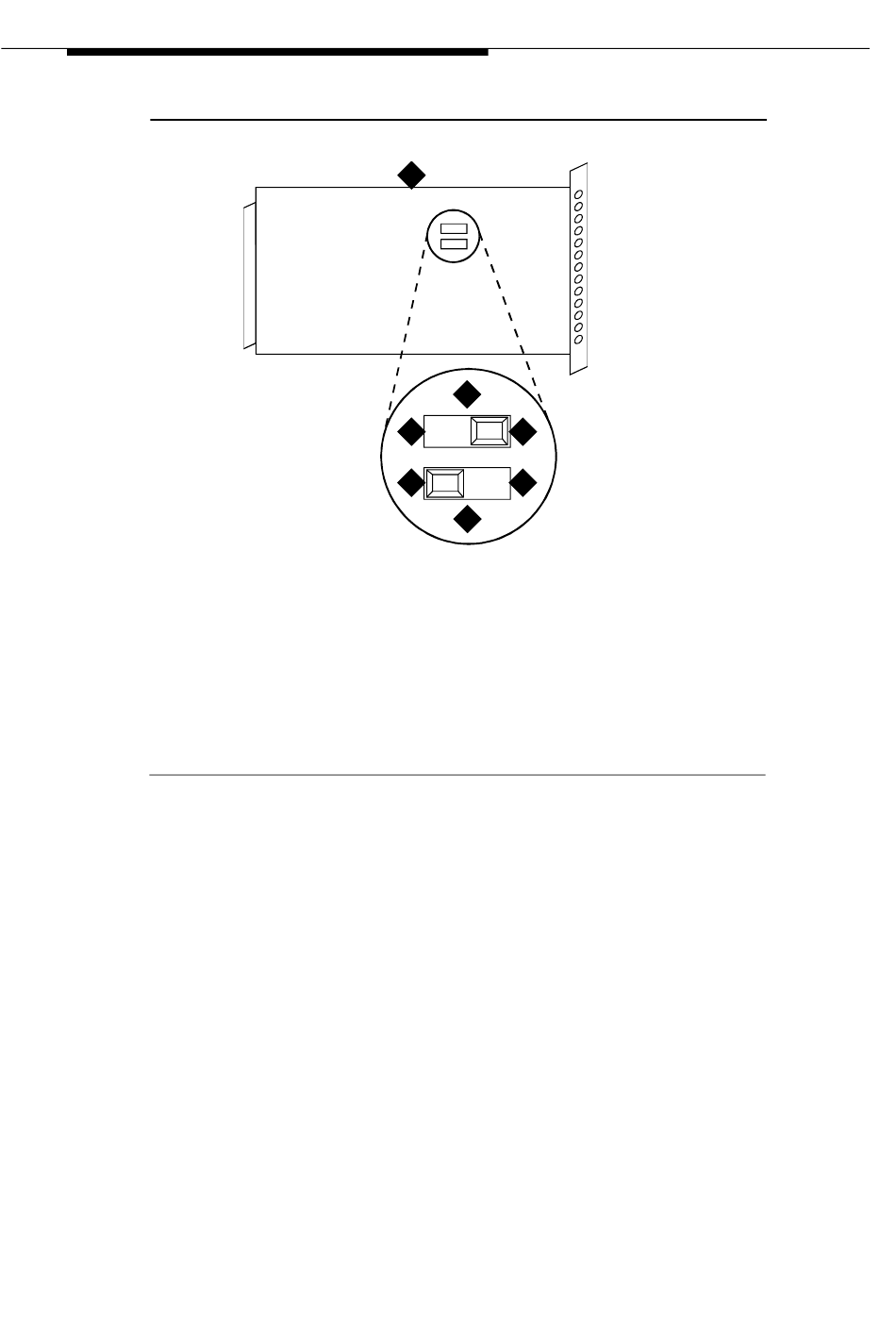

Bild 2-3. Optionseinstellungen am TN464E/F
2-8
Ausgabe 2 Mai 1998
1
2
4
5
3
tn464_ef RPY 012098
5. 120 Ohm (eingestellt)
6. 24-Kanal (eingestellt)
7. 75 Ohm
6
7
555-230-128DE
