Telefone und sonstige Anlagenelemente installieren und
verdrahten
3paarige und 4paarige Modularität

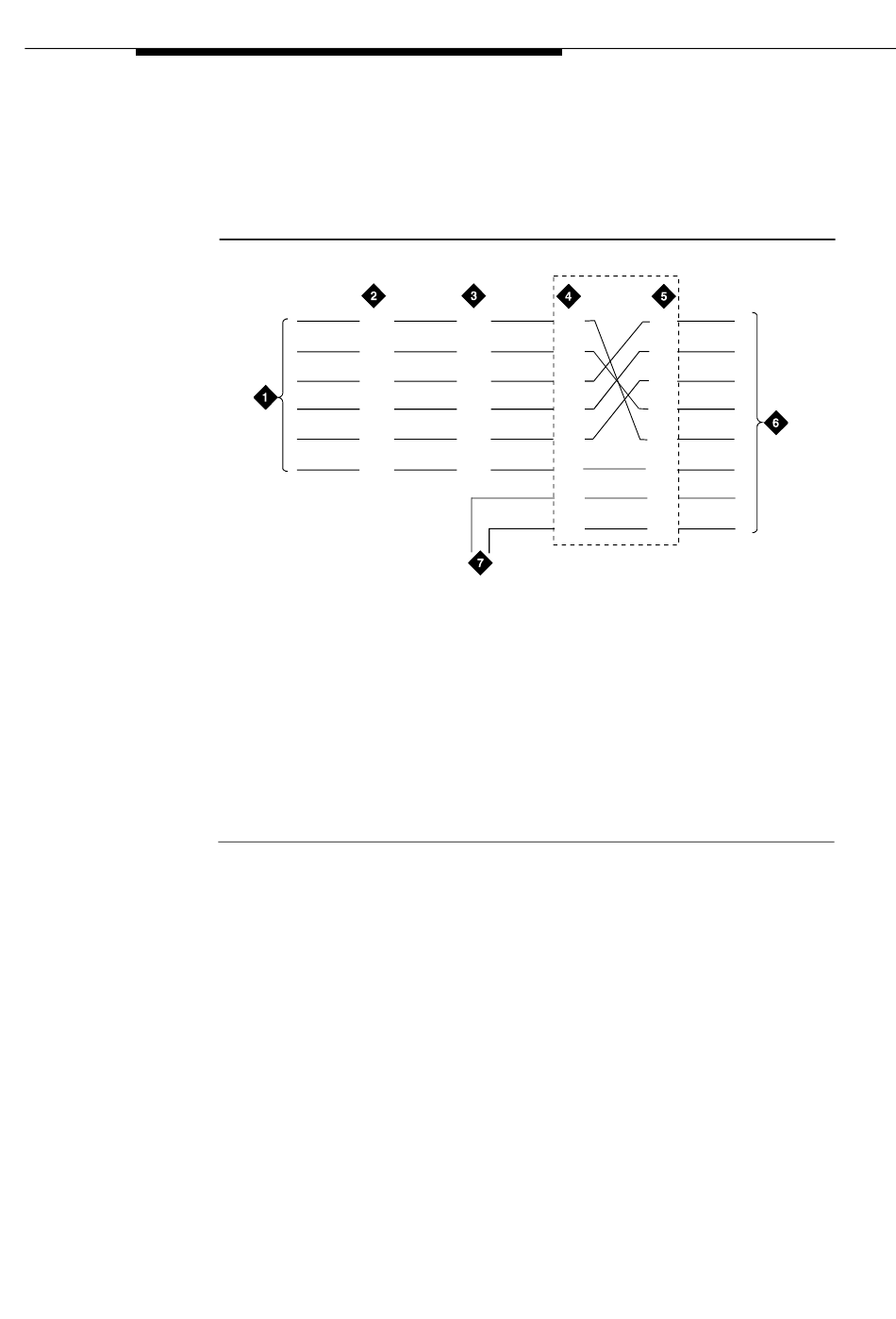

Bild 1-31 zeigt die 3paarige und 4paarige Modularität zwischen der
Portbaugruppe und dem Sprach- bzw. Datenterminal. Die meisten Terminals sind
an Anschlußdosen (für die Datenübertragung) am Arbeitsplatz angeschlossen.
Bildlegende
1. Portbaugruppe
2. 25paarige Pins (3paarige
Modularität)
3. MDF-Pins (3paarige Modularität)
4. Eingang zur Anschlußdose
(4paarige Modularität)
Bild 1-31. 3paarige und 4paarige Modularität
555-230-128DE
1
26
2
1
27
3
2
4
5
28
3 6
5. Ausgang von der Anschlußdose
6. Pins am Sprach- bzw. Datenterminal
7. Separate Spannungsversorgung
1
1
2
2
3
3
4
4
5
5
6
6
7 7
8 8
widf3pm RPY 012098
(4paarige Modularität)
Ausgabe 2 Mai 1998
1
2
3
4
5
6
7
8
1-61
