Gehäuse installieren und anschließen
Abgesetztes Terminal anschließen
5

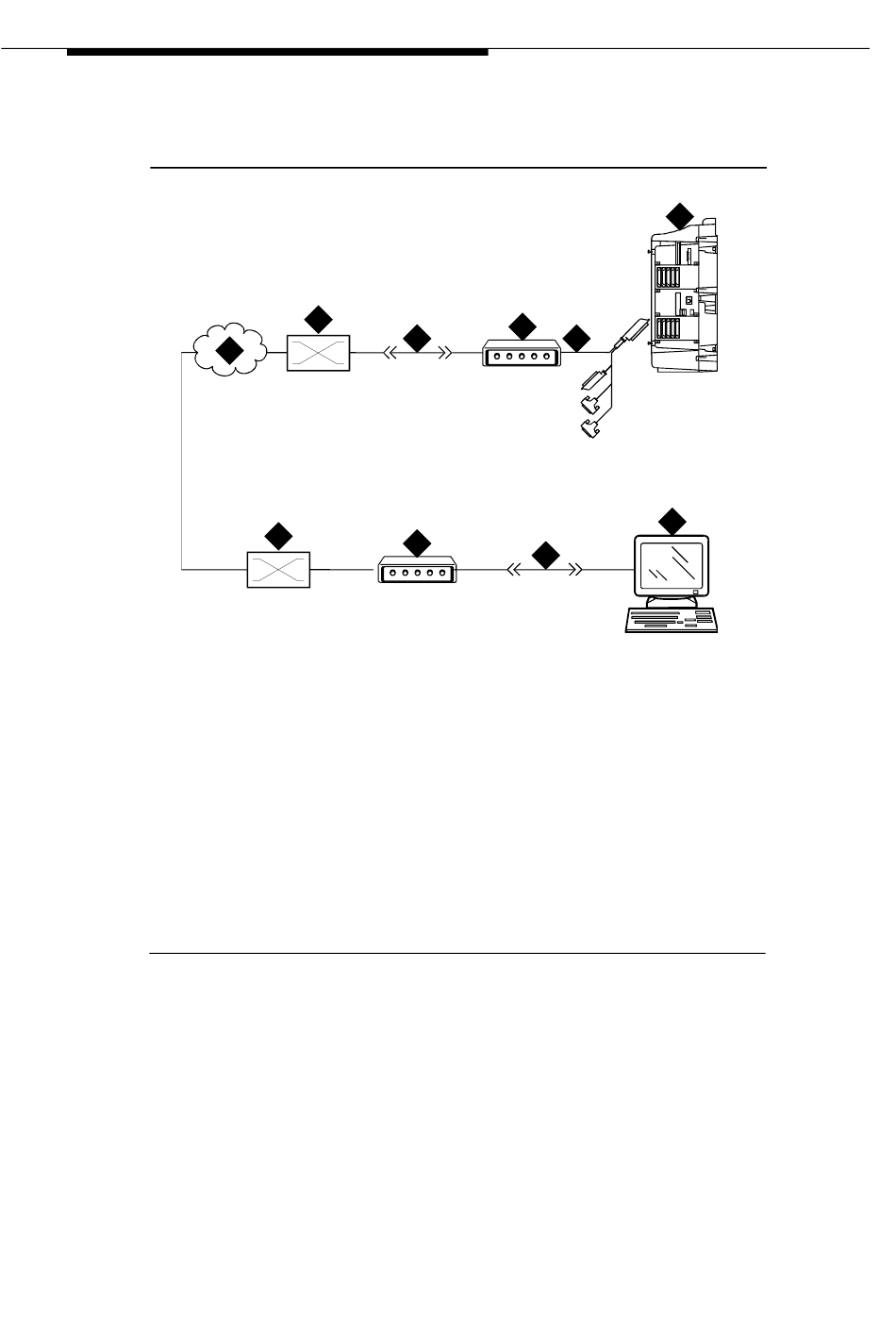

Bildlegende
1. Modulares Kompaktgehäuse
(Rückseite)
2. Modemstecker (P2) am
Prozessorschnittstellenkabel
3. Kabel zur Netzbuchse am Modem
4. Hauptverteiler (MDF)
Bild 1-23. Typische Verbindungen zu abgesetzten Geräten
1-42 Ausgabe 2 Mai 1998
4
3
4
6
6
2
7
cydmrct1 KLC 020698
5. Öffentliches Telefonwählnetz
(PSTN)
6. Externes Modem
7. Adapter von DB9 auf DB25
(ED3-1-70, G115) (optional) für
PC-Anschluß
8. Abgesetztes Wartungsterminal oder
PC
1
8
555-230-128DE
