Gehäuse installieren und anschließen
Bildlegende
1. Abfragestelle 302C1
2. 4-Draht-Digitalbaugruppe
3. Von der separaten
Spannungsversorgung (-48 V-)

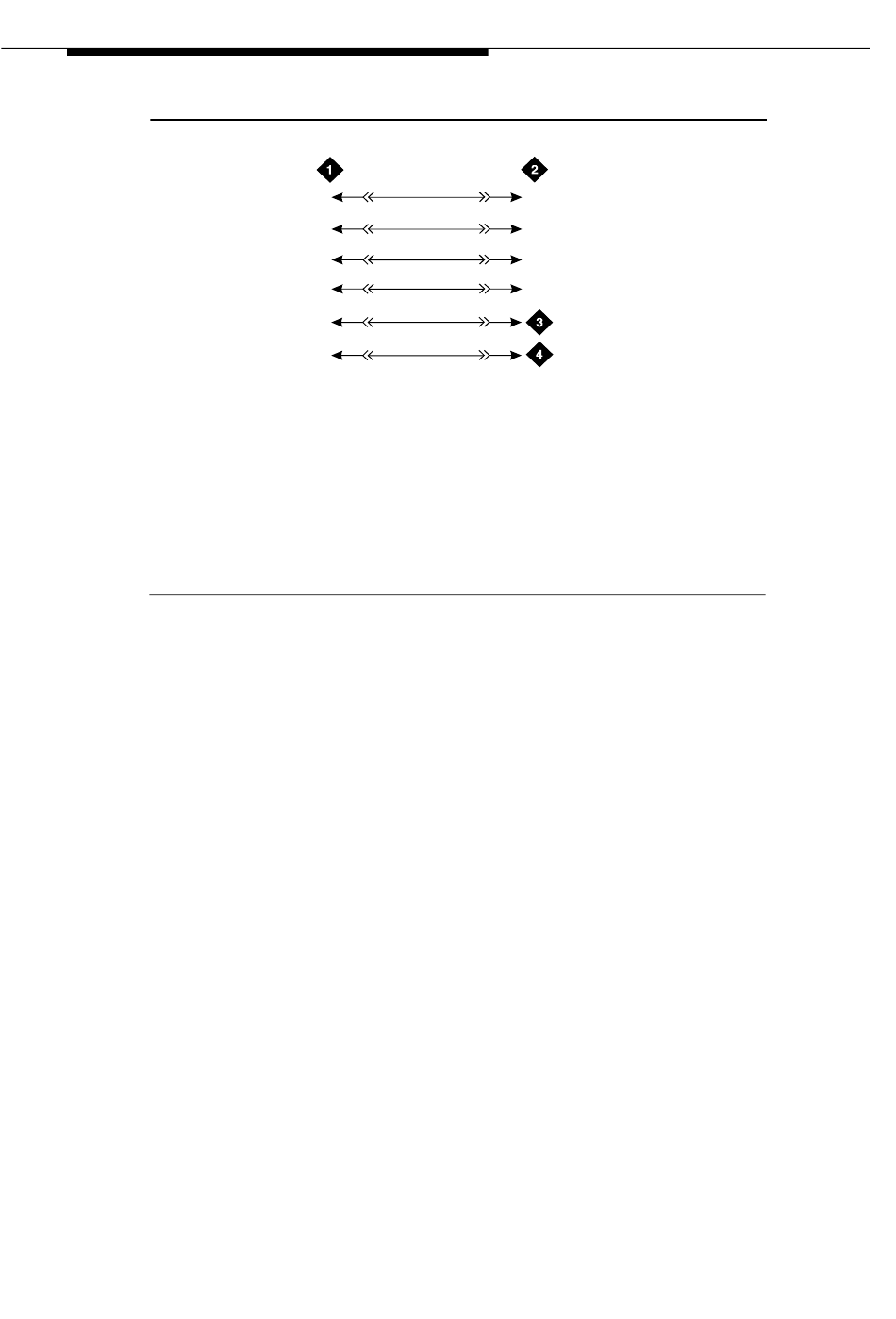

Bild 1-25. Verdrahtung 302C1 zu TN754B
4. Schließen Sie das Terminal über Rangierschnüre an die Portbaugruppe an.
Siehe
gruppe.
1-54 Ausgabe 2 Mai 1998
TXT 1
TXR 2
PXT 3
PXR 6
7
8
Bild 1-25. Diese Pinbelegung gilt für eine 4-Draht-Digitalbau-
39 TXT5
14 TXR5
40
PXT5
15 PXR5
302cwire RPY 012098
4. Masse von der separaten
Spannungsversorgung
555-230-128DE
