Gehäuse installieren und anschließen

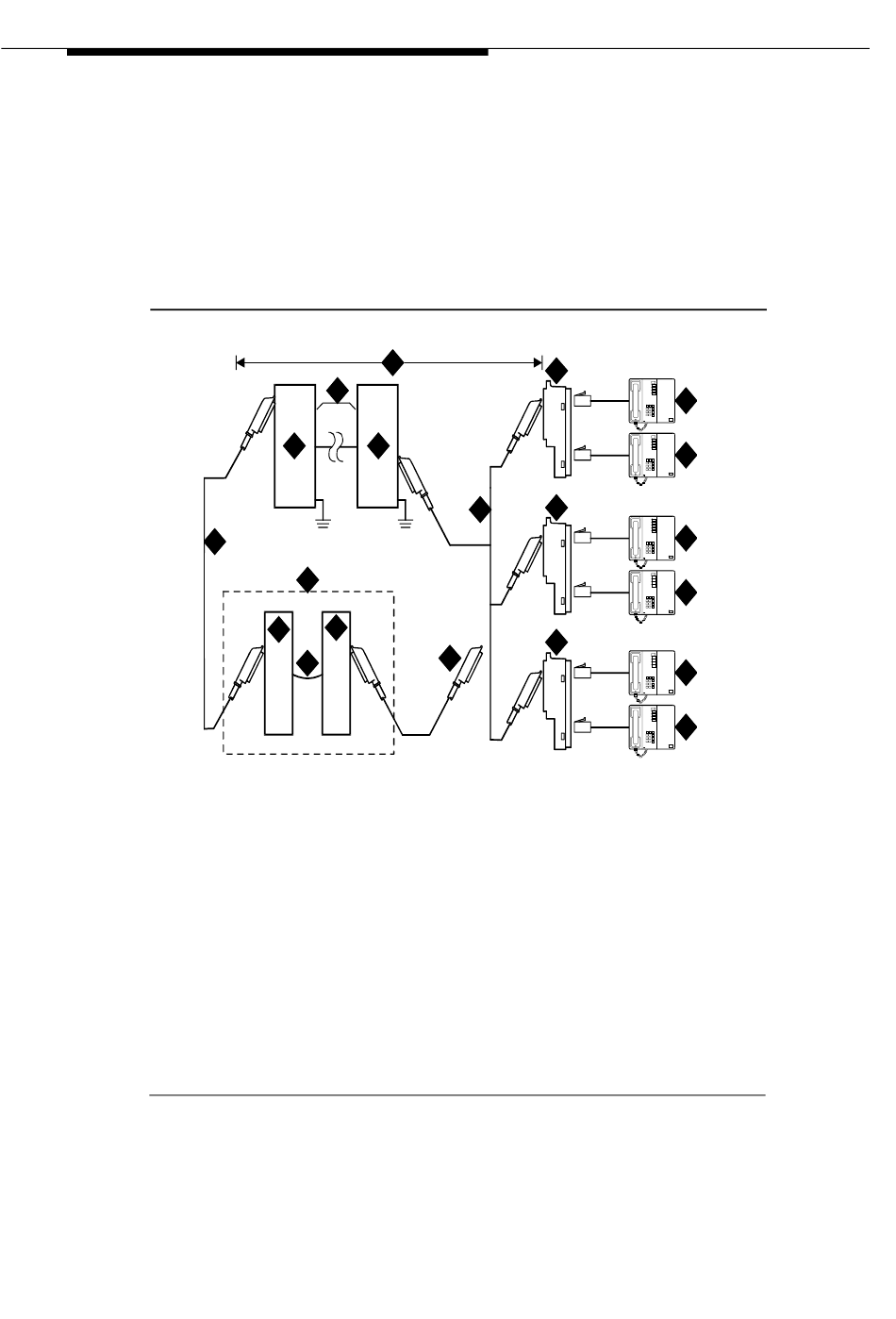

Bild 1-40 zeigt die Verbindungen für bis zu 24 außenliegende Analogtelefone. Die
Konzentration von Analogleitungspaaren wird in beiden Gebäuden eingesetzt,
damit möglichst wenige Kabel für die außenliegenden Nebenstellen installiert
werden müssen. Am Hauptverteiler müssen Rangierschnüre zwischen einer
Reihe bzw. einem Anschlußblock im weißen Feld und bis zu drei Reihen bzw.
Anschlußblöcken im lila Feld angeschlossen werden. An der Nebenstelle wird ein
Konzentratorkabel des Typs WP-90929, Liste 1, angeschlossen. Auf jedem der
drei Finger des Konzentratorkabels liegen acht Nebenstellenanschlüsse.
3
Bildlegende
1. Lokal konfigurierte Kabel
2. Mehrpaarige Schutzvorrichtungen (Primäre
Sicherungselemente mit Feinsicherungen
oder äquivalente Elemente mit
Fremdstromschutz)
3. B25A-Kabel
4. Konzentratorkabel (WP90929 Liste 1)
5. Adapter 356A
6. Kabel für außenliegende Nebenstellen
Bild 1-40. Verbindungen zu 24 außenliegenden Telefonen
1-84 Ausgabe 2 Mai 1998
1
6
2 2
8
10
9
12
11
5
5
4
5
crdf24o RPY 012398
7. Außenliegende Analogtelefone
8. Teil des Hauptverteilers
9. Nebenstellenseite (weißes Feld)
10. Systemseite (lilafarbenes Feld)
11. Rangierschnüre
12. Zur Analogbaugruppe TN2183,
TN769, TN742 oder TN746B
7
7
7
7
7
7
555-230-128DE
